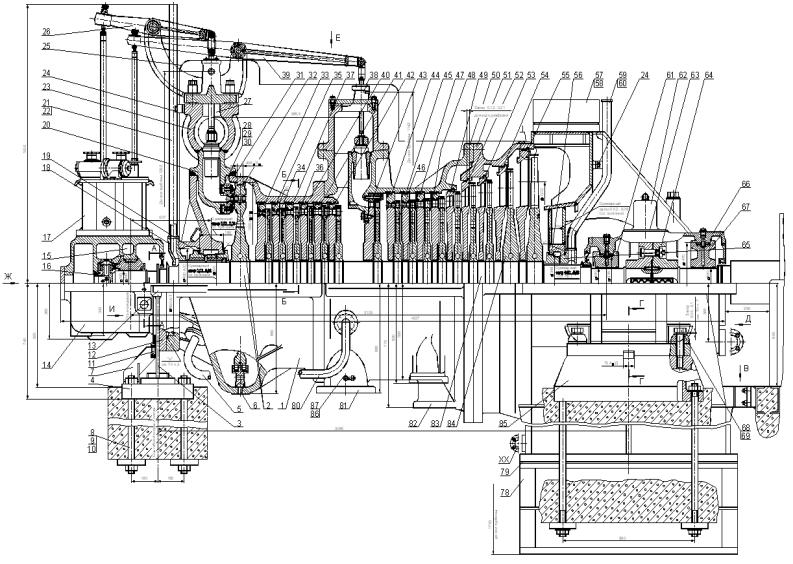

Рис.2.1,б Продольный разрез турбины П-6-35/5
6

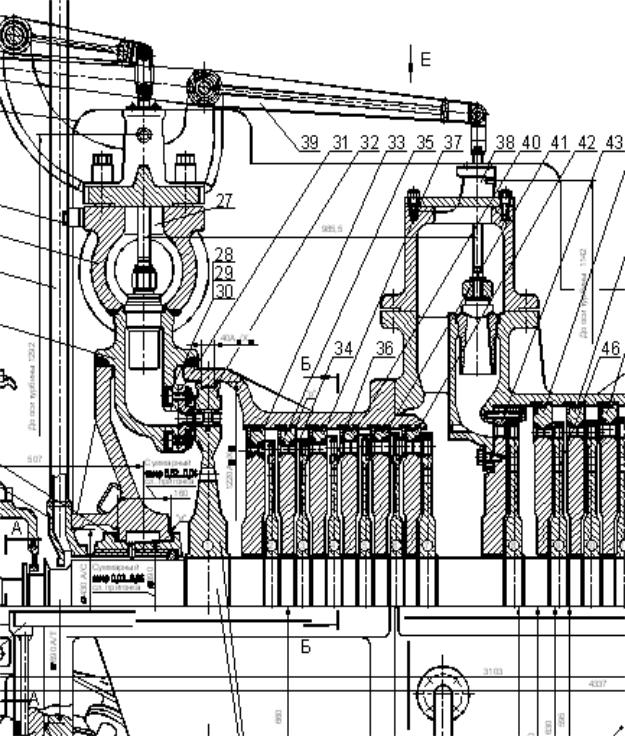

Рис.2.1,в Фрагмент продольного разреза турбины П-6-35/5
2. Корпус турбины
Корпус турбины имеет горизонтальный разъем и состоит из трех частей: передней,
средней и задней выходной (рис. 2.1,б,в; поз.1, 50, 51). В переднюю часть корпуса вварена сопловая коробка (20) регулирующей ступени. К ней же приварена клапанная коробка
7
(23). Сопловая и клапанная коробки ЧНД турбины отлиты заодно с корпусом. В передней и задней частях корпус имеет расточки для крепления обойм левого и правого концевых лабиринтовых уплотнений (19, 65). На нижней половине передней части корпуса расположен полуфланец, к которому крепится корпус комбинированного подшипника и блока регулирования (14). На этом же полуфланце у горизонтального разъема расположены лапы (13), которыми корпус крепится к гибкой опоре (3). В нижней части корпуса выполнены патрубки отбора пара на производственные нужды (регулируемый отбор пара, 81), а также патрубки отбора пара в подогреватели регенеративной системы турбоустановки. В центральной части опоры заднего подшипника на фундаментную плиту установлены поперечные шпонки (слева и справа относительно горизонтальной оси турбины), формирующие жесткую связь корпуса с опорной рамой фундамента. В
плоскости этих поперечных шпонок имеет место фиксированная точка (фикспункт),
относительно которой происходит тепловое расширение корпуса турбины при ее прогреве
(при пусках) и сжатие при охлаждении (при остановах). Передняя гибкая опора при этом воспринимает тепловые деформации корпуса. Ротор турбины расширяется при прогреве относительно рабочего колеса главного масляного насоса, который выполняет функции упорного (осевого) диска. В этой связи тепловые расширения ротора и корпуса являются разнонаправленными, что учитывается при организации осевых зазоров в уплотнениях турбины.
Ответить на вопросы:
1.Из скольких частей состоит корпус турбины?
2.Почему фикспункт расположен в области выхлопного патрубка?
3.Почему за регулирующей ступенью имеется емкая камера?
3. Система парораспределения турбины
Конструкции парораспределительных органов ЧВД и ЧНД турбины представлена
на рис. 2.2. В |
этой конструкции регулирующие клапаны |
(поз. |
) |
|
установлены в |
|||
|
|
|
|
|
||||
траверсе |
(поз. |
), которая перемещается с помощью двух штоков |
(поз. |
) |
, |
|||
связанных шарнирной передачей с коромыслами, соответственно, ЧВД и ЧНД.
Коромысла (поз……..) поворачиваются при воздействии сервомоторов САР с помощью тяг 7 и 8. Клапаны на траверсе устанавливаются свободно посредством хвостовиков (поз.
), имеющих разные длины. Последовательность открытия клапанов определяется длиной хвостовиков при подъеме траверсы. В первую очередь открываются клапаны, имеющие меньшую длину хвостовика. Этим осуществляется изменение расхода пара в турбину (в ее ЧВД и ЧНД) и ее мощности при реализации переменных режимов эксплуатации.
8
Дописать указанные позиции.
Ответить на вопросы:
1.Почему в регулирующей ступени пар подводится не по всей окружности?
2.Каким образом изменяется мощность турбины?
9

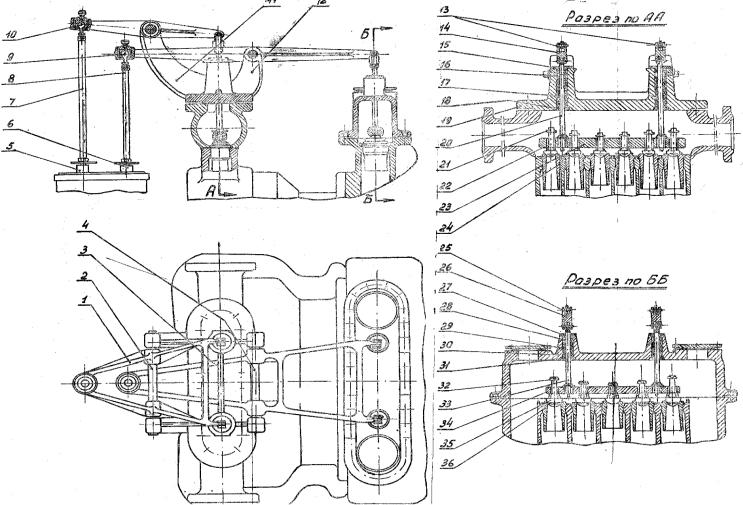

Рис. 2.2. Организация парораспределения турбины
