4. Ротор турбины

Ротор турбины № 1 наборный (рис.2.3) состоит из вала с насаженными на него в горячем состоянии 17 дисков. Диски несут на себе фрезерованные рабочие лопатки, закрепленные хвостами зубчатого типа в соответствующих пазах дисков. Поверх рабочих лопаток расположены бандажи, приклепанные к лопаткам при помощи шипов, выполненных заодно с лопатками.

Величина натяга при посадке дисков на вал выполнена такой, чтобы освобождающее число оборотов (соответствующее моменту исчезновения натяга) было не ниже 4000 об/мин.

Для предотвращения проворота дисков при ослаблении натяга в условиях длительной эксплуатации турбины выполняются шпоночные связи на основе призматических шпонок. На валу ротора справа закреплена полумуфта, а слева – рабочее колесо масляного насоса. Кроме того, на валу выполняются шейки для радиальных подшипников и участки концевых уплотнений. В левой части ротора установлены бойки автомата безопасности.

12

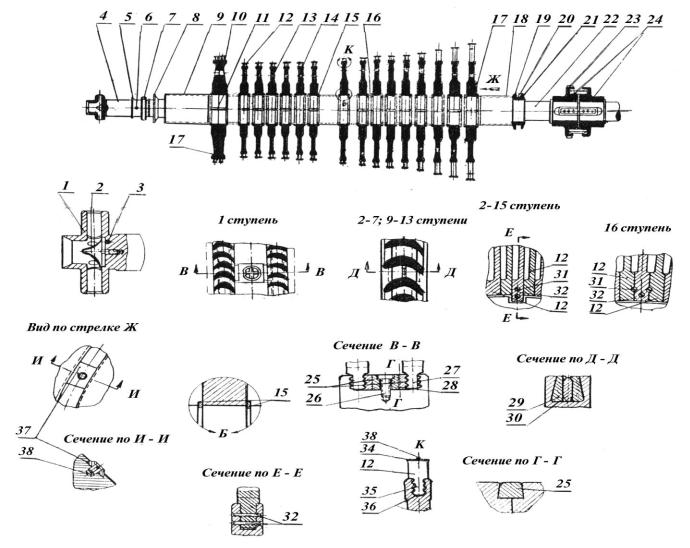

Конструкция дисков и рисунки их фрагментов показаны на рис. 2.3. В расточках дисков установлены рабочие лопатки турбинных ступеней с помощью хвостовиков елочного типа. Большинство рабочих решеток снабжены бандажными лентами,

связывающие рабочие лопатки на периферийном диаметре в пакеты. Ленты закрепляются в шипах лопаток, которые расчеканиваются. На лентах организуются надбандажные уплотнения с помощью двух специально выполненных усиков. Две последние ступени ЧНД не имеют бандажных лент и надбандажных уплотнений. Для повышения вибрационной надежности их лопаточный аппарат имеет проволочные связи. В дисках всех ступеней выполнены разгрузочные отверстия для уменьшения осевой составляющей нагрузки на ротор. Для предотвращения осевого сдвига дисков по валу устанавливаются ограничительные кольца в расточках вала.

Дополнить описание.

Ответить на вопросы:

1.Указать поз. той части ротора, которая воспринимает радиальную

нагрузку.

2.Почему ротор выполнен с насадными дисками, а не цельнокованным?

3.Сколько венцов имеют регулирующие ступени ЧВД и ЧНД?

4.Указать поз. конструктивного элемента посредством которого передается крутящий момент с диска на вал.

5.Указать позицию той части ротора, которая воспринимает осевую

нагрузку.

6.Каким образом ротор турбины соединяется с ротором генератора?

7.Каким образом диски фиксируются на валу в осевом направлении?

8.Под какой позицией находится элемент системы защиты от превышения числа оборотов?

13

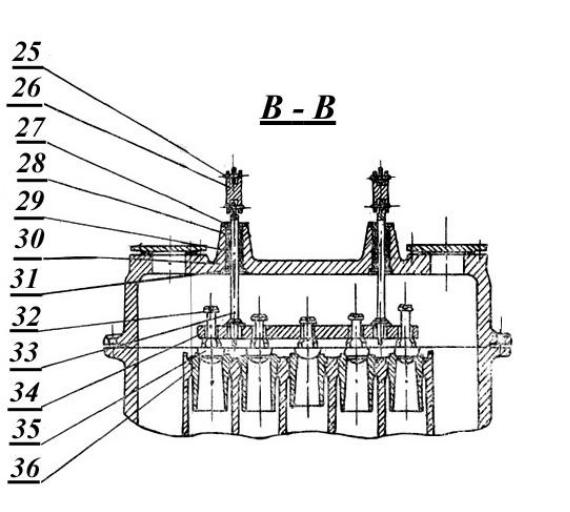

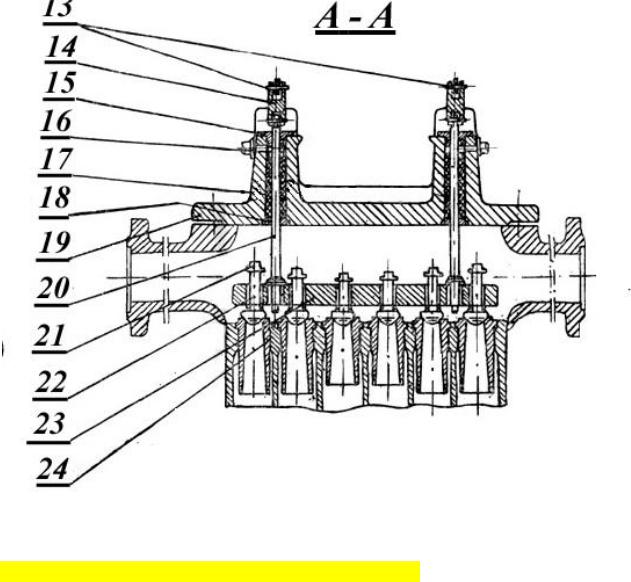

1 - рабочее колесо главногно масляного насоса (оно же гребень осевой части

подшипника); 2 - обтекатель масляного насоса; 3 - стопор обтекателя; 4 - 5 -

маслоотбойный гребень; 6 - бойки автомата безопасности; 7 - гребень реле осевого

сдвига; 8 - пароотбойный гребень; 9 -; 10 -; 11 - шпонка дисков; 12 - 13 - разгрузочные

отверстия; 14 - диск ступени давления; 15 - кольца, фиксирующие диски; 16 - проточки под диафрагменными уплотнениями; 17 - проточки балансировочных грузов;18 - усики заднего лабиринтового уплотнения; 19 - пароотбойный гребень; 20 - винт, стопорящий втулку; 21 - маслоотбойный гребень: 22 - шейка заднего опорного подшипника; 23 -

храповое колесо валоповоротного устройства; 24 -; 25 - боковой клин замка 1-й ступени;

26 - винт, стопорящий замок; 27 - замковая лопатка 1-й ступени; 28 - вставка замка 1-й

ступени; 29 - замковое промтело; 30 - замковый клин; 31 - штифты-заклепки; 32 -

замковые лопатки 2 - 6 ступеней; 33 - шип рабочей лопатки; 34 - бандаж; 35 - зубчиковый хвост лопатки; 36 - зубчиковая проточка в диске; 37 - балансировочный груз; 38 – штифт.

6. Конструкция концевых уплотнений

Концевые уплотнения (рис.2.4) выполняются лабиринтового типа. При этом расточки изготавливаются в обоймах уплотнений, а их усики зачеканиваются в роторе.

Дополненить описание.

Ответить на вопросы:

1.Описать принцип действия лабиринтного уплотнения.

2.Зачем нужна вестовая труба?

3.Указать названия трех типов лабиринтных уплотнений, применяемых в турбине.
