Дипломная (вкр): Підвищення ефективності транспортних структур за допомогою термоелектричних перетворювачів

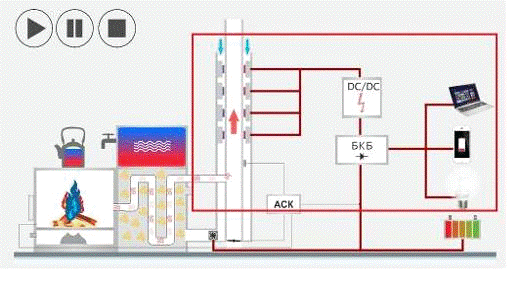

У момент виходу котла на номінальну потужність, електрогенеруючі модулі забезпечують енергією: інвертор (DC/DC), який служить для вихідної напруги живлення вентилятора , видає напругу для підзарядки акумулятора та споживачів. (рис. 2.17).

Рис.2.17. Третій етап візуалізації

РОЗДІЛ ІІІ. Охорона праці

Сучасний рівень технічного прогресу неможливий без широкого впровадження електроустаткування, що у свою чергу викликає необхідність постійного вдосконалювання вимог до його безпечного обслуговування й засобів захисту.

Робота в області електробезпеки повинна ґрунтуватися на продуманій, чіткій, конкретній системі заходів, що забезпечує повне й точне виконання «Правил технічної експлуатації електроустановок споживачів» і «Правил безпечної експлуатації електроустановок споживачів». Особливу увагу керівники електрогосподарства повинні приділяти найсуворішому виконанню вимог зазначених Правил щодо утримування й експлуатації електричних мереж і станцій, включаючи розподільні пристрої, де за даними статистики найчастіше відбуваються нещасні випадки. Велика кількість нещасних випадків буває при обслуговуванні й ремонтах електроприводів, пускорегулюючої апаратури, електричного освітлення, зварювальних апаратів, електрифікованого транспорту, піднімально - транспортних механізмів, ручного переносного електрифікованого інструменту, а також високочастотних установок.

Електроустановки по напрузі розділяються на дві групи: напругою до 1000 В та понад 1000 В. Практика свідчить, що електротравми, як уже було сказано вище, частіше трапляються в електроустановках з напругою до 1000 В.

Більша частина нещасних випадків відбувається через низький рівень організації робіт, грубих порушень Правил, у тому числі:

Ø  Безпосереднього дотику до відкритих струмоведучих частин і проводам.

Ø  Дотику до струмоведучих частин, ізоляція яких ушкоджена.

Ø  Дотику до металевих частин устаткування, що випадково під напругою.

Ø  Торкання до струмоведучих частин за допомогою предметів з низьким опором ізоляції.

Ø  Відсутності або порушення захисного заземлення.

Ø  Помилкової подачі напруги під час ремонтів або оглядів.

Ø  Впливу електричного струму через дугу.

Ø  Впливу крокової напруги й ін.

Ø  Дія електричного струму на організм людини

Електричний струм, діючи на організм людини, може привести до різних травм: електричного удару, опіку, металізації шкіри, електричного знаку, механічного ушкодження, (табл. 3.1).

Таблиця 3.1. Характеристика впливу на людину електричного струму різної сили

Електричний удар веде до ушкодження живих тканин; Залежно від патологічних процесів, викликаних враженням електрострумом, прийнята наступна класифікація важкості електротравм при електричному ударі:

ü  електротравма I ступеня - судорожне скорочення м'язів без втрати свідомості;

ü  електротравма II ступеня - судорожне скорочення м'язів із втратою свідомості,

ü  електротравма III ступеня - втрата свідомості й порушення функцій серцевої діяльності або дихання (не виключено і те й інше);

ü  електротравма IV ступеня - клінічна смерть.

Ступінь важкості електричного враженням залежить від багатьох факторів: величини опору організму, тривалості дії, природи й частоти струму, шляхи його в організмі, умов зовнішнього середовища.

Результат електровраження залежить і від фізичного стану людини. Якщо він хворий, стомлений або перебуває в стані сп'яніння, душевної пригніченості, то дія струму особливо небезпечна. Безпечними для людини вважаються змінний струм до 10 Гц й постійний - до 50 Гц.

Електричний опік різних ступенів - наслідок коротких замикань в електроустановках і перебування тіла (як правило, рук) у сфері світлового (ультрафіолетового) і теплового (інфрачервоного) впливу електричної дуги; опіки III і IV ступеня з важким результатом - при зіткненні людини (безпосередньо або через електричну дугу) зі струмоведучими частинами напругою понад 1000 У.

Електричний знак ( позначка) - специфічне враження, викликане механічним, хімічним або їхнім спільним впливом струму. Уражена ділянка шкіри практично безболісна, довкола неї відсутні запальні процеси. Згодом вона затвердіє, і поверхневі тканини відмирають. Електрознаки звичайно швидко виліковуються.

Металізація шкіри - так зване просочування шкіри дрібними пароподібними або розплавленими частками металу під впливом механічного або хімічного впливу струму. Уражена ділянка шкіри здобуває тверду поверхню й своєрідне забарвлення. У більшості випадків металізація виліковується, не залишаючи на шкірі слідів.

Електроофтальмія - поразка очей ультрафіолетовими променями, джерелом яких є вольтова дуга. У результаті електроофтальмії через кілька годин наступає запальний процес, що проходить, якщо вжиті необхідні заходи лікування.

В умовах виробництва враження електрострумом найчастіше є наслідком того, що люди доторкаються до струмоведучих частин, що знаходиться під небезпечною напругою.

3.1 Профілактика електровражень

Електро враження людей в умовах промислового підприємства попереджаються завдяки:

технічним рішенням, що виключають можливість включення людей у ланцюг струму між двома фазами або між однією фазою й землею, способом, при якому струмоведучі частини, що нормально перебувають під напругою, недоступні для випадкового дотику. Це забезпечується надійною ізоляцією, огородженням, розташуванням їх на недоступній висоті або під землею, блокуваннями й іншими способами;

зняттю напруги зі струмоведучих частин під час робіт, при яких не виключена можливість дотику до них;

устроями автоматичного відключення, що забезпечує у випадку ушкодження ізоляції й переходу напруги на металеві частини електроустановок обмеження напруги по величині або відключення несправного обладнання й апаратури;

застосуванню в електро установках безпечної напруги залежно від умов, у яких вони експлуатуються;

правильному вибору виробничого середовища. При цьому варто мати на увазі, що волога, вогкість, струмопровідний пил, їдкі пари й гази ( що ведуть до руйнування ізоляції), висока температура повітря, струмопровідні підлоги (металеві, земляні, залізобетонні й т.п.). наявність великої кількості заземленого металевого обладнання підвищують небезпеку електричних установок.

Нижче розглядаються способи захисту людей від поразки електричним струмом у випадку виникнення напруги на обладнанні, що не перебуває під напругою.

Захисне заземлення. Так називається навмисна електричне з'єднання обладнання із землею за допомогою заземлювачів (мал. 3). Воно виконується з метою зниження напруги до безпечного. Відповідно до Правил опір захисного заземлення не повинне перевищувати 4 Ом.

Таким чином, при дотику до корпуса обладнання під напругою, людина включається паралельно в ланцюг струму. Але в цьому випадку завдяки невеликому опору заземлювачів через людину буде проходити струм безпечної величини.

Заземленню підлягають: корпуси електричних машин, трансформаторів, апаратів, світильників; приводи електричних апаратів; вторинні обмотки вимірювальних трансформаторів; каркаси розподільних щитів керування, щитків і шафи; металеві конструкції розподільних пристроїв, металеві кабельні конструкції, металеві корпуси кабельних муфт; металеві оболонки й броні контрольних і силових кабелів, проводів; сталеві труби електропроводки й інші металеві конструкції, пов'язані з установкою електроустаткування; арматури світильників, металеві корпуси пересувних і переносних електроприймачів і ін.

3.2    Надання першої допомоги особам, що постраждали від електричного струму

Той, хто надає допомогу повинен насамперед звільнити потерпілого від дії на нього струму, потім від одягу, що стискує подих (розстебнути комір, пояс), оглянути порожнину рота, видалити вставні щелепи, якщо вони є, слиз і негайно приступитися до надання першої допомоги. Якщо в цьому може взяти участь не один, а кілька людей, то всі заходи щодо звільнення потерпілого від струму й наданню йому допомоги повинні виконуватися чітко, по вказівках однієї особи - старшого за посадою й найбільш досвідченого працівника. При цьому одночасно із зазначеними вище заходами особи, що не беруть участь у наданні допомоги потерпілому, повинні негайно:. викликати лікаря медсанчастини підприємства або швидку допомогу;. сповістити про подію начальника зміни електроцеху;. видалити з місця надання допомоги сторонніх;. створити максимальне освітлення, а також приплив свіжоro повітря.

Звільнення потерпілого від впливу на нього електроструму. У випадку, якщо потерпілий після поразки струмом усе ще доторкається до струмоведучих частин, необхідно якнайшвидше звільнити його від них. Якщо потерпілий перебуває на висоті й може при цьому впасти, треба вжити заходів попередження падіння або, якщо це неминуче, забезпечити його безпеку. Якщо напруга швидко відключити не можна, потерпілого відокремлюють від джерела струму такими способами.

При напрузі до 1000 В. Використати тільки сухі предмети й обов'язково непровідники: ціпки, дошки, мотузки, Той, хто відокремлює потерпілого від струмоведучих частин, повинен ізолювати себе діелектричними рукавичками або калошами. Не можна, намагаючись у такий спосіб відтягнути потерпілого, торкатися навколишніх металевих предметів. При необхідності варто перерубати або перерізувати проведення (кожний окремо) сокирою із сухою дерев'яною ручкою або інструментом з ізольованими рукоятками.

При напрузі понад 1000 В. Необхідно надягти боти, рукавички й відокремити потерпілого від джерела електровраження за допомогою. ізолюючих штанг або кліщів, що відповідають напрузі.

У всіх випадках незалежно від стану потерпілого, на місце події обов'язково повинні бути негайно викликані медпрацівники, які нададуть потерпілому першу допомогу й ухвалять рішення щодо його лікуванню.

Якщо з якоїсь причини лікар або інший медичний працівник відсутні, потерпілому без зволікання надається перша допомога

Перша медична допомога потерпілому.

Небезпека поразки електричним струмом полягає в порушенні діяльності дихальних органів і серцево-судинної системи. Зазначеним порушенням організму людини можна запобігти своєчасною допомогою.

необхідно :

укласти потерпілого на спину на тверду поверхню;

перевірити наявність у постраждалого подиху (визначити по підйому грудної клітки, запотіванню дзеркала та ін.);

перевірити наявність пульсу на променевій стороні в зап'ястя або на сонній артерії на переднєбоковій поверхні шиї;

з'ясувати стан зіниці, широка зіниця вказує на різке погіршення кровопостачання мозку;

виклик лікаря по телефону 103 у всіх випадках обов'язковий.

Якщо потерпілий перебуває у свідомості після непритомності, його слід укласти в зручне положення, накрити одягом, забезпечити повний спокій, безупинно спостерігаючи за подихом і пульсом.

Якщо потерпілий перебуває в несвідомому стані, але зі стійким подихом і пульсом, його потрібно рівно й зручно укласти, розстебнути одяг, створити приплив свіжого повітря, піднести до носа ватку з нашатирним спиртом, обляпати обличчя водою й забезпечити повний спокій. Якщо потерпілий погано дихає (дуже рідко й судорожно), йому слід робити штучне дихання й масаж серця.

При відсутності ознак життя не можна вважати постраждалого мертвим, тому що смерть буває гаданою. Штучне дихання слід проводити безупинно до прибуття лікаря. Першу допомогу потрібно надавати негайно й по можливості на місці події. З моменту зупинки серця повинно пройти не більш 3-5 хв.

Спосіб штучного дихання полягає в тому, що той хто надає допомогу робить видих зі своїх легенів у легені постраждалого безпосередньо в рот. Потерпілого укладають на спину, розкривають рот, видаляють із рота сторонні предмети, закидають голову постраждалого назад, поклавши під потилицю одну руку, а другою рукою надавити на чоло потерпілого, щоб підборіддя опинилося на одній лінії із шиєю. Уставши на коліна потрібно із силою вдихнути повітря в рот потерпілого через марлю або носову хустку, закривши йому ніс. Вдих продовжувати 5-6 сек., або 10-12 раз у хвилину. Грудна клітка постраждалого повинна розширюватися, а після звільнення рота й носа самостійно опускатися. При поновленні самостійного подиху якийсь час слід продовжувати штучне дихання до повної свідомості потерпілого. Необхідно уникати надмірного здавлювання грудної клітки через можливість перелому ребер. Одночасно потрібно проводити зовнішній масаж серця при відсутності пульсу.

Зовнішній (непрямий) масаж серця проводиться шляхом ритмічних стиснень серця через передню стінку грудної клітки при натисненні на нижню частину грудини. Повторюючи натиснення частотою 60-70 раз у хвилину. Той що надає допомогу, визначивши нижню третину грудини, повинен покласти на неї верхній край долоні, зверху покласти другу руку й надавлювати на грудну клітку потерпілого, злегка допомагаючи нахилом свого корпуса. Натиснення слід робити швидким поштовхом так.

Щоб просунути на 3-4 см нижню частину грудини убік хребта, а в повних людей - на 5-6 см.

Через кожні 5-6 натиснень - одне вдмухування. Якщо надає допомогу одна людина, слід чергувати після 2 глибоких вдмухувань - 10-12 натиснень для масажу серця.

При правильному проведенні штучного дихання й масажу серця в потерпілого з'являються наступні

ознаки пожвавлення:

поліпшення кольору обличчя

поява самостійного подиху усе більш рівномірного

звуження зіниць

поява самостійного пульсу.

Після появи ознак пожвавлення масаж і вдмухування повинні тривати ще 5 - 10 хвилин у такт власному вдиху постраждалого

ВИСНОВКИ

На сьогоднішній день для будь-якої автомобільної компанії, або ж компанії що працює у сфері сервісу чи виробництва, пріоритетом внутрішньої політики стає енергозбереження. І справа тут навіть не стільки в екологічних вимогах, скільки в цілком прагматичному економічному факторі.

У ході досліджень нам вдалося досягнути таких результатів:

.        На основі проведеного аналітичного огляду було встановлено, що термоелектрична когенерація є одним із перспективних, а в деяких випадках єдино доступним джерелом перетворення теплової енергії в електричну. Недоліком цих пристроїв на сьогодні є їх низька ефективність - ККД від 3 до 8 %. Проте, зараз вже існують розробки таких ТЕГ, коефіцієнт корисної дії яких сягає 15%. Тому, такий прогрес створює перспективи їх застосування у термоелектричних когенераційних установках.

.        Розглянуто будову та принципи роботи теплогнераторів і термоелементів: проаналізовано, методи використання їх на автомобілях з метою підвищення ефективності транспортних структур.

.        Доведено: адекватність роботи термоелектричних перетворювачів, можливість використання модулів Пельтьє в якості термоелектричної генеруючої установки, що дозволяє економити паливо автомобіля, та паралельно виробляти електричну енергію із теплових викидів необхідну для: підігріву сидіння, функціонування компактних автомобільних холодильників, забезпечення роботою клімат-контролю кондиціонера.

.        Для проведення експериментальних досліджень нами створено лабораторну установку, на якій проводилися дослідженя ефективності роботи елементів Пельтьє. Зокрема, нам вдалося досягнути таких результатів: температура на гарячій стороні елемента становила 110 оС, на холодній - 40 оС. Отримана дельта різниці температур, на поверхнях досліджуваного об’єкта, дала можливість отримати електричну енергію потужністю 55 Вт.
