Материал: ПЕЛЕНГ руководство пользователя 2011

Наименование параметра или характеристики

Значение параметра или характеристики

Методы ультразвукового контроля, реализуемые дефектоскопом

эхо, (ЗТМ)

Амплитуда зондирующих импульсов, В

160; 80

Рабочая частота, МГц

0,4; 1,25; 2,5

Частота следования зондирующих импульсов, Гц

300

Диапазон регулировки усиления (чувствительности), дБ

от 0 до 80

Дискретность регулировки усиления (чувствительности), дБ

1

Диапазон регулировки компенсированной отсечки, %

О ÷ 25

Диапазон изменения длительности А – развертки, мкс

24 ÷ 6144

Диапазон изменения зоны ВРЧ мкс

24 ÷ 6144

Регулировка формы ВРЧ, диапазон градаций

-20 ÷ +25

Глубина (амплитуда) ВРЧ, дБ

не более 40

Количество зон временной селекции (ВС)

2

Диапазон изменения скорости распространения УЗК, м/с

от 100 до 9000

Электропитание, В: от сети

от встроенного аккумулятора

220

12

Рис. 3.1 Передняя панель дефектоскопа

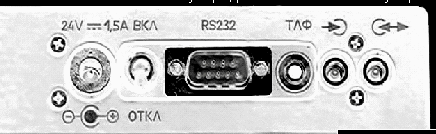

Рис. 3.2 Верхняя панель дефектоскопа

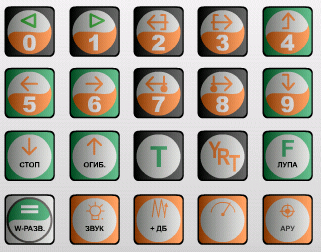

ВКЛ

ОТКЛ

Включение (выключение) дефектоскопа.

1) Перемещение по пунктам меню вниз (вверх).

2) При последовательном нажатии кнопок включается режима «Стоп-кадр»

3) При последовательном нажатии кнопок включается режим «Огибающая».

1) Уменьшение (увеличение) параметра, переключение состояний в выделенном пункте меню.

2) При нажатии кнопки ввод цифр 5,6. Возврат основной функции кнопок осуществляется повторным нажатием кнопки

1) Вызов текущего пункта меню , возврат в предыдущее меню .

2) При нажатии кнопки ввод цифр 4,9. Возврат основной функции кнопок осуществляется повторным нажатием кнопки

1) Перемещение ручной метки глубиномера.

2) При нажатии кнопки ввод цифр 7,8. Возврат основной функции кнопок осуществляется повторным нажатием кнопки

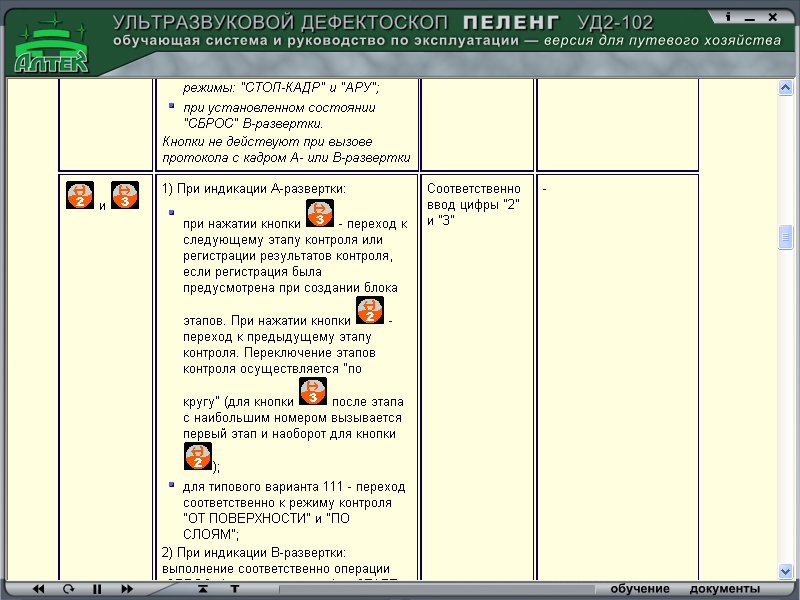

1) - переход к следующему этапу контроля; - возврат к предыдущему этапу контроля.

2) При нажатии кнопки ввод цифр 2,3. Возврат основной функции кнопок осуществляется повторным нажатием кнопки

1) Переключение основной функции кнопок с цифрами в режим ввода цифровых значений (F-режим). Возврат основной функции кнопок осуществляется повторным нажатием кнопки.

2) При последовательном нажатии кнопок включение (отключение) режима "Лупа" (только при индикации меню «Настройка»). В дефектоскопе реализовано четыре вида режима «ЛУПА»: «ВС-1», «ВС-2», «ВС-1 +ВС-2», «РУЧ. МЕТ»

Вызов меню «ИЗМЕРЕНИЕ» при однократном нажатии кнопки.

При следующем нажатии кнопки меню перемещается по экрану.

После третьего нажатия кнопки меню удаляется с экрана.

Вызов меню «НАСТРОЙКА» при однократном нажатии кнопки.

При следующем нажатии кнопки меню перемещается по экрану.

После третьего нажатия кнопки меню удаляется с экрана.

Примечание: вызов меню «НАСТРОЙКА» из подменю «ОБЩИЕ ПАРАМЕТРЫ» осуществляется нажатием кнопки

При последовательном нажатии кнопки с кнопками , или происходит переход соответственно в режимы «СТОП-КАДР», «ОГИБАЮЩАЯ» или «ЛУПА».

1) Регулировка усиления приемного тракта дефектоскопа отградуированного в дБ. Текущее усиление индицируется в верхней строке индикации.

2) При нажатии кнопки ввод цифр 0,1. Возврат основной функции кнопок осуществляется повторным нажатием кнопки .

Переключение индуцируемых величин в верхней строке индикации:

Y, X – координаты дефекта.

► - текущее усиление.

R – расстояние до дефекта по лучу.

N – превышение амплитуды эхо-сигнала в стробе над порогом АСД.

Т – время распространения ультразвука до дефекта и обратно.

К – разность в дБ между амплитудой сигнала от дефекта и опорного отражателя.

Вызов меню «ПОИСК» при однократном нажатии кнопки.

При следующем нажатии кнопки меню перемещается по экрану.

После третьего нажатия кнопки меню удаляется с экрана.

Вызов меню «ИНДИКАТОРЫ» при однократном нажатии кнопки.

При повторном нажатии кнопки меню удаляется с экрана.

Включение режима «ПАУЗА» для экономии энергии аккумулятора во время перерывов в работе. Возврат из паузы осуществляется нажатием любой кнопки.

Включить дефектоскоп.

Ввести шифр оператора (любой номер из 9999).

Настройки, сохраненные под шифром, могут быть изменены или удалены с этим же шифром.

В меню «Режим работы» Выбрать «СОЗДАНИЕ НАСТРОЙКИ» и установить свободный номер настройки, под которым будут сохранены параметры контроля (занятые номера настроек выделены фоном).

Нажать

Кнопкой вызвать типовой вариант соответствующий задаче контроля.

Типовой вариант вызывается в три этапа:

1. Выбрать группу объектов контроля, объединенных по какому либо признаку.

2. Выбрать объект контроля, или схема прозвучивания.

Нажать

3. Выбрать контролируемую зону и параметры контроля.

Нажать

В меню «НАСТРОЙКА» выбрать пункт «ОБЩИЕ ПАРАМЕТРЫ» Нажать .

Выделение фоном пункта меню слева означает, что параметр нельзя изменить.

Выделение фоном пункта меню справа означает, что параметр не рекомендуется изменять.

В пункте меню «Вр. ПЭП» установить численное значение параметра, если он известен или определить этот параметр (смотри «Проверка параметров контроля»).

Кнопкой вызвать меню «НАСТРОЙКА».

Настроиться на заданную чувствительность контроля (смотри «Проверка параметров контроля»).

В пункте «№ ПЭП» установить номер ПЭП используемого ПЭП.

В пункте «БЛОКИР.» установить блокировку параметров контроля или блокировку параметров контроля и чувствительности контроля в соответствии ТИ.

Записать настройку кнопкой , выбрав пункт«Зап. настр.».

Если контроль объекта состоит из нескольких этапов, создается блок этапов. Блок этапов состоит из нескольких настроек, поэтому блок этапов записывается после записи всех настроек.

Вызвать меню режим работы многократным нажатием , выбрать пункт «Создание блока этапов»; установить свободный номер (занятые номера выделены фоном); нажать

В меню «Создание блока этапов» в пункте «Настройка» ввести номер настройки, соответствующий первому этапу контроля.

В пункте «Регистр.» установить «Отчет». Записать этап кнопкой , выбрав пункт «Зап. этапа».

Повторить процедуру для остальных этапов контроля.

Ввести номер настройки, соответствующий второму этапу контроля и повторить операции записи этапов.

Для записи блока этапов выбрать пункт «Зап. блока» и нажать . Слева в указанном пункте меню появится «+».
