Материал: ПЕЛЕНГ руководство пользователя 2011
4.2. Проверка параметров контроля.
Последовательность действий |
Изображение на экране |
||
Определение точки выхода луча, задержки в ПЭП, стрелы ПЭП В меню «настройка» выбрать пункт «Общие пар-ры». Установить скорость ультразвука и угол ввода луча.
Установить амплитуду сигнала в диапазоне от второй до седьмой клетки по высоте экрана. Кнопками и вызвать режим «ОГИБАЮЩАЯ». В пункте «R ИСТ» установить расстояние до отражателя по лучу соответствующее радиусу выбранного образца. Нажать Отключится режим «ОГИБАЮЩАЯ», в пункте «ВР.ПЭП» установится время задержки в ПЭП. |
|
||
Определение угла ввода луча
Считать угол ввода луча по шкале образца напротив точки выхода луча. |
|
||
Настройка чувствительности контроля В меню «настройка» кнопками и вызвать режим «ОГИБАЮЩАЯ». Установить ПЭП в положение максимума эхо-сигнала от опорного отражателя. В пункте «ТРЕБ. ЧУВ.» установить чувствительность контроля. Нажать . Отключится режим «ОГИБАЮЩАЯ», в пункте «ФАКТ.ЧУВ.» установится значение рабочей чувствительности. |
|
||
Проверка мертвой зоны Настроить параметры ВРЧ так, чтобы уровень реверберационных шумов в зоне АСД не превышал 50% порога АСД.
|
|
||
|
|
4.3. Режимы работы схемы временной регулировки чувствительности (врч)
Настройка параметров ВРЧ для подавления реверберационных шумов
Последовательность действий |
Изображение на экране |
В меню «НАСТРОЙКА» выбрать пункт «ВРЧ». Установить «ИНДИКАЦИЯ ВРЧ +», «Режим: РУЧН.ВРЧ». Установить начало зоны ВРЧ равным началу зоны АСД. Совместить конец зоны ВРЧ с окончанием реверберационных шумов, где их уровень не превышает 20 % от порога АСД.
Регулировкой амплитуды и формы ВРЧ убрать шумы в зоне АСД до уровня 20 % от порога АСД.
|
|
4.4. Режим в–развертки. Запись, просмотр и удаление протоколов в-развертки
Режим В-развертки при ручном сканировании в основном используется при контроле зон болтовых отверстий. Работа в этом режиме осуществляется при тех же параметрах настроек, которые используются для контроля с А-разверткой. В режиме В-развертки можно работать с повышенной чувствительностью контроля.
Последовательность действий |
Изображение на экране |
Кнопкой
|
|
Запись протоколов В-развертки В меню "ПОИСК" выбрать пункт «ЗАП. ПРОТ. В», ввести свободный номер, и нажать кнопку . В меню «ЗАПИСЬ ПРОТОКОЛА В » ввести: «место в пути», «объект контр.», «объект №», «ПОРЯДКОВ №», «ДЕФЕКТ №», «ДЕФЕКТ». Выбрать пункт меню "ЗАП. ПРОТ. В", нажать кнопку . Слева в указанном пункте меню появится «+». |
|
Просмотр и удаление протоколов В-развертки Вызвать меню «режим работы» многократным нажатием , выбрать «ПРОСМОТР В-РАЗВЕРТКИ» ввести номер протокола, нажать . Выбирать пункт «ПОКАЗ В-РАЗВ». Для удаления протокола В из памяти дефектоскопа выбрать пункт «УДАЛИТЬ», нажать . (Удаление настройки возможно, если шифр оператора, введенный при создании протокола, совпадает с шифром оператора при удалении протокола). |
|
вызвать меню «ПОИСК»,
выбрать пункт "В РАЗВЕРТКА";
нажать кнопку
.
В пункте меню "ВРЕМЯ СКАН."
установить время сканирования (6 или
12 с). Установить ПЭП в начале зоны
сканирования, в пункте "СОСТОЯН."
выбрать «СТАРТ» и равномерно переместить
ПЭП до конца зоны сканирования. В
пункте меню "СОСТОЯН." выбрать
«СТОП».
4.5. Запись, просмотр и удаление протоколов а-развертки
Последовательность действий |
Изображение на экране |
ЗаписьА-развертки в память дефектоскопа Кнопкой вызвать меню "ПОИСК", выбрать "ЗАП. ПРОТ. А" ввести свободный номер, установить ПЭП в положении максимума сигнала от дефекта, и нажать кнопку . В меню «ЗАПИСЬ ПРОТОКОЛА А» ввести: «место в пути», «объект контр.», «объект №», «ПОРЯДКОВ №», «ДЕФЕКТ №», «ДЕФЕКТ». Выбрать пункт меню "ЗАП. ПРОТ. А", нажать кнопку . Слева в указанном пункте меню появится «+». |
|
Просмотр и удаление протоколов А-развертки Вызвать меню «режим работы» многократным нажатием , выбрать «ПРОСМОТР А-РАЗВЕРТок» ввести номер протокола, нажать .. Выбирать пункт «ПОКАЗ А-РАЗВ». Для удаления настройки в выбрать пункт «УДАЛИТЬ», нажать . |
|
4.6. Запись, просмотр и удаление отчета результатов контроля
Последовательность действий |
Изображение на экране |
Запись, просмотр и удаление отчета о контроле Кнопкой вызвать меню «ПОИСК», выбрать пункт "ЗАП. ОТЧЕТА". Ввести свободный номер, нажать кнопку . ввести: «место в пути», «объект контр.», «объект №», «ПОРЯДКОВ №», «кООРДИНАТА», «кол-во деф», «проток». Выбрать пункт меню «ЗАП. СТРОКИ», нажать кнопку . Слева в указанном пункте меню появится «+». |
|
Просмотр и удаление отчета о контроле Вызвать меню «режим работы» многократным нажатием , выбрать «ПРОСМОТР А-РАЗВЕРТок» («ПРОСМОТР B-РАЗВЕРТКИ»), ввести номер просматриваемого протокола, нажать .. Выбирать пункт «ПОКАЗ А-РАЗВ» («ПОКАЗ В-РАЗВ»).. Для удаления настройки в выбрать пункт «УДАЛИТЬ», нажать . |
|
4.7. Просмотр и удаление настроек
Последовательность действий |
Изображение на экране |
Вызвать меню «режим работы» многократным нажатием , выбрать «ПРОСМОТР НАСТРОЕК». Ввести номер требуемой настройки, нажать . Выбирая пункты «ОПЕРАТИВНЫЕ ПАРАМЕТРЫ», «ОБЩИЕ ПАРАМЕТРЫ», «РАЗВ., ЗОНЫ ВС», «ВРЧ» и «ПОИСК», просмотреть параметры требуемой настройки. Для удаления настройки выбрать пункт «УДАЛИТЬ», нажать |
|
4.8. Просмотр и удаление блока этапов
Последовательность действий |
Изображение на экране |
Вызвать меню «режим работы» многократным нажатием , выбрать «ПРОСМОТР блока этапов», ввести номер просматриваемого блока этапов, нажать . Выбирать пункт «НОМЕР ЭТАПА», просмотреть все имеющиеся этапы контроля. Для удаления блока этапов выбрать пункт «УДАЛИТЬ», нажать . |
|
5. Передача данных на персональный компьютер (ПК)
Последовательность действий |
Изображение на экране |

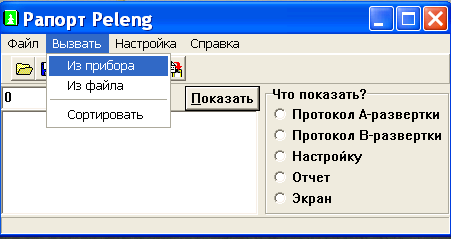

Установить на ПК программу "Рапорт Пеленга". Подключить выключенный дефектоскоп кабелем к ПК. Включить дефектоскоп, в меню "Вызвать" выбрать "Из прибора". Убедиться, что в статусной строке появилась надпись "Соединение: "Пеленг"№ ___версия___".
|
|
Для получение данных из файла, сохраненного на ПК необходимо: 1.В меню "Файл" выбрать "Открыть" . 2 В окне "Открытие файла" дважды щелкнуть мышкой на файл с необходимыми данными. 3 Убедиться, что после открытия файла его имя появилось в подменю "Из файла".
|
|
