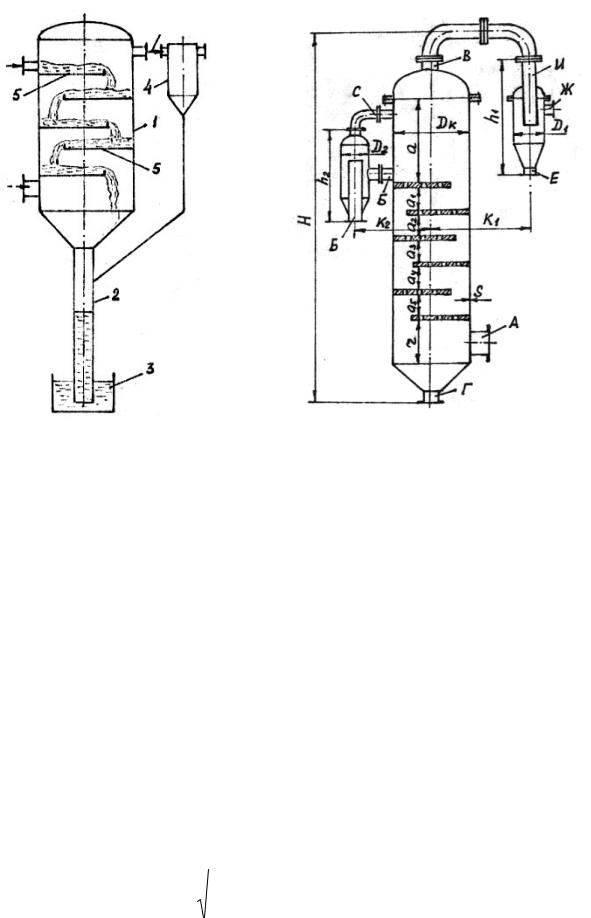

Рис.3.2. Барометрический |
сухой |
конденсатор смешения: |
1-корпус; 2- |
|
барометрическая труба; 3- приямок; 4- ловушка для капель; 5- полки |
||||
|
Виды охлаждающей воды |
Таблица 3.7 |
||
|
|
|||
|
|
|
|
|
Вид воды |
|
Температура воды, 0С |
||
|
|
зима |
|
лето |
Речная и озерная |
|
4÷7 |
|
15÷20 |
Оборотная |
|
10÷15 |
|
25÷30 |
Артезианская |
|
10÷12 |
|
10÷12 |
Принимаем (табл.3.7) начальную температуру речной воды для летних
условий tвн=15 0С, конечную температуру смеси на (2÷5) 0С меньше tнас, т.е. tвк
=61,3–3=58,30С; свн=4190 Дж/(кгК); свк=4180 Дж/(кгК) [2, c.537, табл,ХХХ1Х].
Расход охлаждающей воды
Gв= Dп(Iп-свкtвк)/3600(свкtвк-свнtвн) =
=6000(2609 – 4,18·58,3)/3600(4,18·58,3–4,19·15)=21,8 кг/с.
Диаметр корпуса аппарата
Dк = |
|
Dп |
|
, |
(3.24) |
|
3600Wпrп × 0,785 |
||||||
|
|
|
|
|
где Wп=15 м/с – скорость пара, принимаемая в зависимости от диаметра конденсатора (табл.3.8).
Тогда
Dк=[6000/(3600·15·0,142·0,785 ]0,5=1,0 м.
Допустимые скорости пара в корпусе конденсатора |
Таблица 3.8 |
||
|
|||
|
|
|
|
Внутренний диаметр |
Скорость пара, м/с |
|
|
корпуса конденсатора Dк, мм |
на полное сечение |
в зазоре между корпусом |
|
|
конденсатора, Wп |
и полкой |
|
500 |
15 - 23 |
до 47 |
|
600 |
16 -24 |
28 |
- 43 |
800 |
14 - 22 |
34 |
- 54 |
1000 |
14 - 23 |
38 |
- 62 |
1200 |
16 - 25 |
39 |
- 61 |
1600 |
14 - 22 |
34 -54 |
|
2000 |
14 - 22 |
34 |
- 54 |
Тепловой расчет конденсатора заключается в проверке числа полок при принятом значении конечной температуры смеси конденсата и охлаждаемой воды. Он состоит в последовательном расчете температуры смеси при ее попадании на каждую полку. Изменение температуры воды происходит вследствие тепло- и массообмена между паром и водой. Для одного интервала
между полками может быть рассчитано по уравнению
lg(tнас– tвн)/(tнас-t*)=0,029(gdэ/w0 2)0,2 (a/dэ) 0,7, (3.25)
где g = 9,81 м/с2; а – расстояние между полками; w0 – скорость жидкости в момент стекания с предыдущей полки; t*- температура воды, стекающей с полки; dэ – эквивалентный диаметр стекающей пленки в ее среднем сечении
dэ=2bs/(b+s); |
(3.26) |
b – ширина полки, рассчитывается по нормализованной длине полки С (табл.3.9) и диаметру корпуса конденсатора Dк; s – толщина пленки конденсата, которая рассчитывается по уравнению расхода
s=Gв /(Wсрbρж), |
(3.27) |
здесь ρж - плотность воды; Wср - средняя скорость стекания пленки |
|
Wср=0,5[W0+(W02+2ga)0,5]. |
(3.28) |
Скорость жидкости в момент отрыва от предыдущей полки, кг/с |
|
W0=Gв/bhpж. |
(3.29) |
Ширина полки |
|
b=2[( 0,5Dк )2–(C - 0,5Dк)2]0,5. |
(3.30) |
Превышения уровня воды над сливным порогом тарелки h |
|
h=[Gв/(ρж·0,42·b(2g)0,5 )]2/3. |
(3.31) |
В нашем случае |
|
b=2[(0,5·1,0)2-(0,65–0,5·1,0)2]0,5=0,954 м. |
|
h=[21,8 /999·0,42·0,954(2·9,81)0,5]2/3=0,0532 м; |
|
W0=21,8/0,954·0,0532·999=0,43 м/с.
Средняя скорость пленки воды
Wср=0,5[0,43+(0,432+2·9,81·0,25)0,5 = 1,34 м/с.
Толщина пленки конденсата и воды s=21,8/(1,34·0,985·999)=0,017 м.
Эквивалентная толщина пленки
dэ=2·0,954·0,017/(0,954 +0,017)=0,033 м.
По уравнению (3.25)
lg (61,3–15)/(61,3 - t*)=0,029(9,81·0,033/0,432)0,2(0,25/0,033)0,7, откуда t* = 27,25 0С.
Тепловой поток от пара к пленке воды между первой и второй полками определяется по уравнению теплового баланса
|
Q1=D1(Iп–cвt1cp)=Gвcв(t* - tвн), |
(3.32.) |
где |
t1cp=0,5(tвн+t*)=0,5(15+27,5)=21,25 0С. |
|
|
Тогда масса конденсирующегося пара между полками будет |
|
D1=Gвcв(t*-tвн)/(Iп-cвt1cp)=21,8·4,19/(27,25-15)/(2609-4,19·21,5)=0,443 кг/с, что составит D1/Dп=26,58% от общего количества поступающего пара.
Расход воды, стекающей со второй полки, G2=Gв+D1=21,7+0,443=22,243 кг/с.
Проводя аналогичный расчет для последующих полок, сводим результаты в таблицу. Расчет проводится до тех пор, пока температура воды, стекающей с последней полки, не будет равна или больше значения конечной температуры принятой водоконденсатной смеси, т.е. 58,3 0С. Кроме того, проводится проверка поступающего и конденсирующегося пара. В нашем случае необходимо установить шесть полок, на которых сконденсируется 1,67 кг/с пара, что составляет 100% от поступающего по заданию в аппарат пара.
Таблица 3.9
Основные размеры барометрических конденсаторов
Размеры, мм |
Внутренний диаметр конденсатора, мм |
||||||
|
500 |
600 |
800 |
1000 |
1200 |
1600 |
2000 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Толщина стенки, S |
5 |
5 |
5 |
6 |
6 |
8 |
10 |
Расстояние от верхней |
1300 |
1300 |
1300 |
1300 |
1300 |
1300 |
1300 |
полки до крышки, a |
|
|
|
|
|
|
|
Расстояние от нижней |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
полки до днища, r |
|
|
|
|
|
|
|
Длина полки, С |
400 |
450 |
500 |
650 |
750 |
1000 |
1250 |
Расстояние между осями |
|
|
|
|
|
|
|
конденсатора и ловушек, К1 |
675 |
725 |
950 |
1100 |
1200 |
1450 |
1650 |
К2 |
- |
- |
835 |
935 |
1095 |
1355 |
1660 |
Высота установки, H |
4300 |
4550 |
5080 |
5680 |
6220 |
7530 |
8500 |
Ширина установки, Т |
1300 |
1400 |
2350 |
2600 |
2975 |
3200 |
3450 |
Окончание таблицы 3.9
1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Расстояние между |
|
|
|
|
|
|
|
|
полками: |
|
|
|
|
|
|
|
|
первой и второй, a1 |
|
220 |
230 |
240 |
250 |
300 |
400 |
500 |
второй и третьей, a2 |
|
260 |
260 |
300 |
320 |
400 |
500 |
650 |
третьей и четвертой, a3 |
|
320 |
340 |
360 |
400 |
480 |
640 |
800 |
четвертой и пятой, a4 |
|
360 |
380 |
400 |
475 |
575 |
750 |
950 |
пятой и шестой, а5 |
|
390 |
430 |
440 |
550 |
660 |
880 |
1070 |
Внутренний диаметр |
|
|
|
|
|
|
|
|
штуцеров: |
|
|
|
|
|
|
|
|
для входа пара, А |
|
300 |
350 |
350 |
400 |
450 |
600 |
800 |
для входа воды, Б |
|
100 |
125 |
200 |
200 |
250 |
300 |
400 |
для выхода парогазовой |
|
80 |
100 |
125 |
150 |
200 |
200 |
250 |
смеси, В |
|
|
|
|
|
|
|
|
для входа парогазовой |
|
80 |
100 |
120 |
150 |
200 |
200 |
250 |
смеси, И |
|
|
|
|
|
|
|
|
для выхода парогазовой |
|
50 |
70 |
80 |
100 |
150 |
200 |
250 |
смеси, Ж |
|
|
|
|
|
|
|
|
для барометрической |
|
125 |
150 |
200 |
200 |
250 |
300 |
400 |
трубы, Г |
|
|
|
|
|
|
|
|
для барометрической |
|
50 |
50 |
70 |
70 |
80 |
80 |
100 |
трубы, Е |
|
|
|
|
|
|
|
|
для воздушника, С |
|
- |
- |
25 |
25 |
25 |
25 |
25 |
|
Расчет барометрической трубы |
|
|
|
||||
Общая высота барометрической трубы, служащей гидравлическим |
|
|||||||
затвором для поддержания вакуума, определяется по формуле |
|
|
||||||
|
|
Нт=Н1+Н2+Н3, |
|
|
|
(3.33) |
||
где Н1 –высота столба водоконденсатной смеси, уравновешивающей вакуум
|
Н1=Рвак·104/(735,6ρсм), |
(3.34) |
|
Н =600·104/735,6·984=8,3 м; |
|
ρсм = 984 кг/м3 |
1 |
|
плотность водоконденсатной смеси на выходе из конденсатора |
||
при температуре tвк =58,3 0С. |
|
|
Высотой Н2, создающей гидродинамический напор, обеспечивающий заданный расход водоконденсатной смеси, ввиду ее незначительности, можно пренебречь.
Высоту трубы, не заполненной жидкостью, необходимой для компенсации колебания вакуума, принимают из практических данных
Н3=0,5м.
Тогда общая высота трубы Нт=8,3+0,5=8,8 м.
По таблице 3.9 принимаем диаметр dт барометрической трубы 70 мм.
3.5.2. Расчет градирни «Одесса»
Пример 3.6. Исходные данные:
1.Расход охлаждаемой воды Gв, кг/ч……………………………………12000
2.Температура воды, 0С:
а) начальная tвн ……………………………………………………………..50 б) конечная tвк ………………………………………………………….…..25
3.Параметры наружного воздуха (условия летние):
а) влагосодержание х1, кг/кг………………………………………...…....0,01 б) температура tгн,0С………………………………………………...………19
в) относительная влажность ϕ , %........................................................…....70

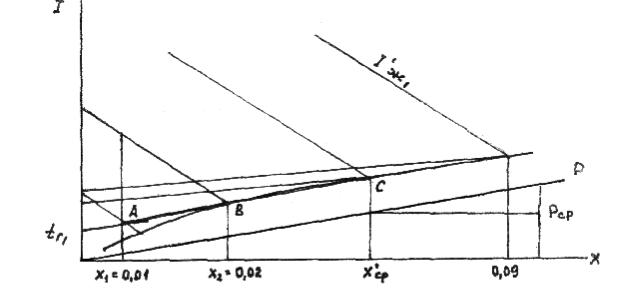

Рис.3.3. К расчету градирни локального водооборота |
|
Расчет. |
|
Энтальпия наружного воздуха |
|
Iгн=cгtгн+х1iп1, |
(3.33) |
где cг=1 кДж/(кг0С)–теплоемкость сухого воздуха; iп1–энтальпия водяного |
|
пара при tгн |
|
iп1=r0+cпtгн, |
(3.34) |
iп1=2493+1,97·19=2530,4 кДж/кг,
здесь cп=1,97 кДж/кг–теплоемкость водяного пара; r0=2493 кДж/кг–удельная теплота парообразования воды при 0 0С.
Тогда
Iгн=1·19+0,01·2530,4 = 44,3 кДж/кг. |
|
|
Энтальпия насыщенного воздуха при |
tвн для идеального процесса |
|
Iгки =cгtвн+ |
х2 iп2, |
(3.35) |
Iигк =1·50+0,09(2493+1,97·50)=283,2 кДж/кг,
где х2 =0,09 кг/кг–влагосодержание насыщенного воздуха при tвн, находится по диаграмме I –х при пересечении изотермы 50 0С с линией φ=1.
