Поршни в цилиндры следует устанавливать так, чтобы боковое давление во время рабочего хода испытывала та часть поршня, в которой нет тепловых прорезей. С этой целью на днище поршня делают метку 4 или стрелку, которая при установке поршня в цилиндр должна быть направлена на переднюю часть двигателя.

Поршневые кольца

Основная функция поршневых колец - уплотнение камеры сгорания и обеспечение герметичности соединения поршень - цилиндр - канавки. Кроме того, при сгорании рабочей смеси значительное количество теплоты поглощается поршнем и отводится от него поршневыми кольцами.

Поршневые кольца подразделяются на компрессионные и маслосъемные.

Компрессионные кольца 2 подбирают с определенным зазором (0,02 ÷ 0,07 мм) по высоте к канавке поршня.

Маслосъемное кольцо 3 снимает излишки масла со стенок цилиндра и отводит его в поддон картера.

Поршневые кольца изготавливают из легированного чугуна, а для двигателей с большими динамическими нагрузками - из специальной стали.

Поверхность верхнего компрессионного кольца для повышения износостойкости подвергают пористому хромированию, а остальные кольца для ускорения приработки покрывают тонким слоем олова или молибдена.

Поршневые кольца:

а - типы поршневых колец; б - расположение колец на поршне; 1 - прорези для прохода масла; 2 - верхние компрессионные кольца; 3 - маслосъемное кольцо; 4 - кольцевые диски составного кольца; 5, 6 - соответственно осевой и радиальный расширители; 7 - нижнее компрессионное кольцо; 8 - чугунная вставка; 9 - внутренние выточки компрессионных колец.

Чугунное маслосъемное кольцо 3 отличается от компрессионного прорезями 1 для прохода масла. В канавке поршня под маслосъемное кольцо сверлят один или два ряда отверстий для отвода масла внутрь поршня. На многих двигателях применяют стальные составные маслосъемные кольца. Например, в двигателе ЗИЛ-508 на каждый поршень устанавливают три компрессионных кольца и одно составное маслосъемное. Составное маслосъемное кольцо разборное, оно состоит из двух стальных кольцевых дисков 4 и двух расширителей: осевого 5 и радиального 6.

Поршневой палец

Через пальцы передаются значительные усилия, поэтому их изготавливают из легированных или углеродистых сталей с последующей цементацией или закалкой токами высокой частоты (ТВЧ). Поршневой палец 11 (рис. 9) представляет собой толстостенную трубку с тщательно отшлифованной наружной поверхностью, проходящую через верхнюю головку шатуна и концами опирающуюся на бобышки 1 поршня 2.

По способу соединения с шатуном и поршнем пальцы подразделяются на плавающие и закрепленные (обычно в головке шатуна).

Наибольшее распространение получили плавающие поршневые пальцы, которые свободно поворачиваются в бобышках и втулке 13, установленной в верхней головке шатуна. Осевое перемещение поршневого пальца ограничивается стопорными кольцами 10, расположенными в выточках бобышек поршня.

Шатунно-поршневая группа: 1 - бобышки; 2 - поршень; 3 - "сухая" вставка гильзы цилиндров; 4 - отверстие в шатуне; 5 - гайка; 6 - шплинт; 7 - крышка; 8 - нижняя головка шатуна; 9 - болт; 10 - стопорное кольцо; 11 - поршневой палец; 12 - верхняя головка шатуна; 13 - втулка; 14 - стержень шатуна; 15 - тонкостенные стальные вкладыши; 16 - выступы (усики).

При работающем двигателе в бобышках поршня возможны стуки пальцев из-за различных значений коэффициента линейного расширения алюминиевого сплава и стали. Для устранения этого явления палец в бобышках устанавливают с натягом 0,005...0,015 мм, нагревая поршень до температуры 80 ÷ 90"С, что обеспечивает поддержание нормального теплового зазора (0,01 ÷ 0,03 мм) в этом сопряжении на всех режимах работы двигателя.

Шатун

Шатун штампуют из легированной или углеродистой стали. Он состоит из стержня 14 двутаврового сечения, верхней головки 12, нижней головки 8 и крышки 7. В стержне 14 шатуна при принудительном смазывании плавающего поршневого пальца (в основном у дизелей) сверлится сквозное отверстие - масляный канал.

Нижнюю головку 8, как правило, делают разъемной в плоскости, перпендикулярной оси шатуна. В тех случаях, когда нижняя головка имеет значительные размеры и превышает диаметр цилиндра (у дизелей ЯМЗ), плоскость разъема головки делают под углом (косой срез), что позволяет уменьшить радиус окружности, описываемой нижней частью шатуна, и произвести установку шатуна через цилиндр.

Крышка шатуна изготавливается из той же стали, что и шатун, и обрабатывается совместно с нижней головкой, поэтому перестановка крышки с одного шатуна на другой не допускается. На шатунах и крышках с этой целью делают метки. Чтобы обеспечить высокую точность при сборке нижней головки шатуна, его крышку 7 фиксируют шлифованными поясками болтов 9, которые затягивают гайками 5 и стопорят шплинтами 6 или шайбами. В нижнюю головку устанавливают шатунный подшипник в виде стальных тонкостенных вкладышей 15.

Коленчатый вал

Коленчатый вал изготавливают штамповкой из легированных сталей или отливают из высокопрочных магниевых чугунов (двигатели ЯМЗ, ЗМЗ, ВАЗ и др.).

Коленчатый вал (рис. 10) состоит из коренных 8 и шатунных 7 шеек, противовесов 29, заднего конца с отверстием для установки шарикоподшипника 17 ведущего вала коробки передач и фланца 19 для крепления маховика, переднего конца, на котором установлен храповик 2 пусковой рукоятки, шестерня 30 газораспределения и шкив 1 привода вентилятора, жидкостного насоса и генератора.

Шатунные шейки 7 со щеками 9 образуют кривошипы. Для разгрузки коренных подшипников от центробежных сил служат противовесы 29, которые изготавливают как одно целое со щеками, имеющими каналы 10 для подвода масла, или прикрепляют к ним болтами. Если с обеих сторон шатунной шейки 7 расположены коренные шейки 8, то такой коленчатый вал называют полноопорным. Полноопорные валы двигателей ЗИЛ-508, КамАЗ-740, ВАЗ-2108.

В щеках 9 коленчатого вала просверлены наклонные каналы 10 для подвода масла от коренных подшипников к масляным полостям 25, выполненным в шатунных шейках в виде каналов большого диаметра и закрываемым резьбовыми заглушками 26. Эти полости являются грязеуловителями, в которых под действием центробежных сил при вращении коленчатого вала собираются продукты изнашивания, содержащиеся в масле.

Осевые нагрузки коленчатого вала в большинстве карбюраторных двигателей воспринимаются упорной шайбой 4 и стальными упорными кольцами 5, залитыми с внутренней стороны антифрикционным сплавом.

Осевые нагрузки коленчатого вала дизелей воспринимаются двумя парами упорных полуколец из бронзы или сталеалюминия, установленных в выточках задней коренной опоры.

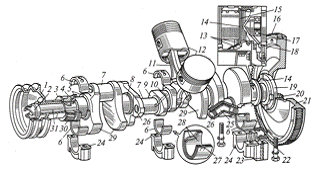

Рисунок - Коленчатый вал и маховик:

- шкив; 2- храповик; 3 - маслоотражатель; 4 - упорная шайба; 5- упорное кольцо; 6 - вкладыш коренного подшипника; 7 - шатунная шейка; 8 - коренная шейка; 9 - щека; 10 - канал для подвода масла; 11 - шатун; 12 - поршень; 13 - сливные (дренажные) отверстия; 14 - маслосбрасывающий гребень; 15 - маслоотгонная канавка; 16 - зубчатый венец маховика; 17 - шарикоподшипник; 18 - сальник; 19 - фланец; 20 - болт; 21 - маховик; 22 - резиновая прокладка; 23 - деревянные уплотнители; 24 - крышка подшипника; 25 - масляная полость; 26 - заглушка; 27 - выступ; 28 - слой антифрикционного покрытия; 29 - противовес; 30 - шестерня газораспределения; 31 - передний конец коленчатого вала.

На двигателе ЗИЛ-508 передний конец 31 коленчатого вала уплотнен резиново-каркасным сальником, расположенным в крышке распределительных шестерен, а между шестерней 30 и шкивом 1 коленчатого вала установлен маслоотражатель 3, отгоняющий масло внутрь картера. Уплотнение заднего конца коленчатого вала обеспечивается графитоасбестовым сальником 18, размещенным в кольцевой канавке гнезда подшипника и его крышке 24, в плоскости разъема которой дополнительно устанавливаются резиновые прокладки 22, а по бокам - деревянные уплотнители 23. Кроме того, на задней шейке коленчатого вала находятся спиральная маслоотгонная канавка 75 и маслосбрасывающий гребень 14, от которых масло отбрасывается через сливные (дренажные) отверстия 13 в поддон картера.

Коренные и шатунные подшипники

Шатунный подшипник в виде тонкостенных стальных вкладышей с внутренней стороны покрыты слоем антифрикционного сплава.

От осевого смещения и провертывания вкладыши удерживаются выступами (усиками) 16, которые входят в канавки нижней головки шатуна и его крышки.

Тонкостенные вкладыши 6 (рис. 10) коренных подшипников покрыты таким же антифрикционным сплавом, что и вкладыши шатунных подшипников, и отличаются от них только размерами. Широкое использование триметаллических сталеалюминиевых и сталесвинцовых вкладышей связано с тем, что слой 28 антифрикционного покрытия обладает хорошими противозадирными свойствами. Для карбюраторных двигателей легковых автомобилей применяют сплав АМО-1 -20 (1 ÷ 1,5 % меди, 20 ÷ 22 % олова, 0,2 ÷ 0,3 % железа, остальное - алюминий). Для карбюраторных двигателей автомобилей, как правило, применяют сплав СОС6-6 (5...6% сурьмы, 5...6% олова, остальное - свинец).

В быстроходных дизелях в качестве антифрикционного материала применяют свинцовую бронзу БрС3О (30 % свинца) твердостью НВ 30 ÷ 35 или сплав АСМ (алюминий -сурьма-магний) примерно такой же твердости. Толщина слоя антифрикционного материала в вкладышах может составлять 0,3 ÷ 0,7 мм. Основой вкладыша служит стальная лента с омедненной поверхностью толщиной 1 ÷ 1,5 мм, которая защищает ленту от коррозии и обеспечивает прочное соединение с антифрикционным материалом. От продольного смещения и проворачивания вкладыши удерживаются выступами 27, входящими в соответствующие пазы в гнездах блока и их крышках.

Маховик

Маховик служит для обеспечения вывода поршней из мертвых точек, более равномерного вращения коленчатого вала многоцилиндрового двигателя при его работе на режиме холостого хода, облегчения пуска двигателя, снижения кратковременных перегрузок при трогании автомобиля с места и передачи крутящего момента агрегатам трансмиссии на всех режимах работы двигателя. Маховик 21 (рис. 10) изготавливают из чугуна и динамически балансируют в сборе с коленчатым валом. На фланце 19 маховик центрируется в строго определенном положении с помощью штифтов или болтов 20, которыми он крепится к фланцу.

У дизелей ЯМЗ-236М2 и КамАЗ-740 маховик центрируется с помощью двух штифтов и крепится болтами не к фланцу, а непосредственно к коленчатому валу. На обод маховика напрессован зубчатый венец 16, предназначенный для вращения коленчатого вала стартером при пуске двигателя.
