Подробный анализ приведенного метода с иллюстрацией расчетов на конкретных примерах изложен также в книге [ 6 ].

Ограниченность метода: не обладает универсальностью, не учитывает анизотропность пласта, трудность отсчета в полулогарифмических координатах, исключающих использование приведенных графических зависимостей в качестве рабочих графиков.

2.3.3 Методика расчета предельных безводных и безгазовых дебитов Курбанова-Садчикова, основанная на теории напорного притока

При решении задачи авторы [ 7-8 ] исходили из основного допущения приближенной теории устойчивых конусов Маскета-Чарного, что отклонение поверхности двух жидкостей в пористой среде от начальной плоской формы не влияет на распределение потенциала скорости фильтрации в нефтяной зоне пласта, рассматривая нестационарное течение жидкостей как последовательную смену стационарных состояний. Область притока при этом условно разделяется на две части путем введения в поток непроницаемой горизонтальной плоскости, проходящей через середину интервала вскрытия пласта. Таким образом, получается два самостоятельных пласта с соответствующими относительными вскрытиями (см.рис.2.6), в которых может быть применен любой из существующих методов расчета предельных дебитов: относительно верхнего газа и подошвенной воды.

Как указывают авторы [ 7-8 ], метод, основанный на таком искусственном разделении потока, может дать удовлетворительные результаты лишь в том случае, если в скважине действительно реализован интервал вскрытия, при котором предельное устойчивое состояние конусов газа и воды наступает одновременно, что на практике при неизменном положении интервала перфорации неосуществимо. Приняв за основу аналитическое решение М.Маскета для напорного притока к несовершенной по степени вскрытия пласта скважине, авторы разработали графический метод

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

определения интервала вскрытия нефтяного пласта и предельных безводных и безгазовых дебитов.

2.3.4.Уточненная методика расчета предельных безводных и безгазовых дебитов

В основу решения этой задачи положена приближенная теория устойчивых конусов Маскета-Чарного. В отличие от предыдущего метода здесь используется аналитическое решение задачи о притоке к несовершенной скважине в однородно-анизотропном пласте, полученное в работах [3,9,10]

для широкого диапазона параметра ρ0, в том числе и для ρ0<1, а условное разделение нефтяного пласта производится по нейтральной линии тока, метод отыскания которой, а также соответствующие расчеты и графические построения приведены в работах [3,9,11,12].

Кратко изложим суть этого метода. В работах А.П.Телкова и Ю.И.Стклянина [3,9] получено точное решение для распределения потенциала

φ(z,r,η) в однородно-анизотропном пласте с непроницаемой кровлей и подошвой, вызванного работой точечного стока интенсивностью q с

координатами z=η и г=0. Принимая скважину за линейный сток с постоянным удельным расходом

q=Q/(b-a),

потенциал несовершенной скважины, вскрывшей пласт в интервале от z=a до z=b (рис.2.7), выразится в виде

Ф – Ф0 = ba q0П †(z,r,η)dη, (2.20)

где Ф0 - потенциал на контуре питания R0.

На рис.2.7 представлена схема притока нефти к скважине, вскрывшей нефтяную оторочку, и показана картина линий тока при двухстороннем

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

устойчивом конусообразовании. Очевидно, в этом случае в разрезе существует горизонтальная линия тока z=d, а плоский круг, описываемый этой линией,

условно можно заменить жесткой непроницаемой перегородкой и считать течение в каждой части пласта самостоятельным и не зависящим от течения в другой области. Таким образом, формально получаем два цилиндрических пласта с непроницаемыми кровлей и подошвой, соответственно толщинами h1=d и h2=h - d (см.рис.2.7). Величина вскрытия для первого (верхнего) пласта

- (d-a), для второго - (b-d). Погонный расход каждой части скважины одинаков.

Оба пласта имеют общий контур питания R0; сверху образуется конус газа,

снизу - конус воды

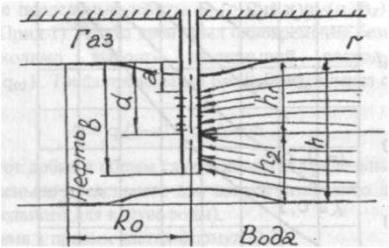

Рис.2.7.Схема одновременного существования конусов газа и воды в условиях напорного притока к несовершенной скважине

Дифференцируя (2.20) по безразмерной ординате ξ=z/h и приравнивая полученное выражение нулю, находим ординату ξ* нейтральной линии тока.

Вычисленные значения безразмерной ординаты нейтральной линии тока

ξ*=d/h

как функции параметров

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

α=a/h

и

β=b/h

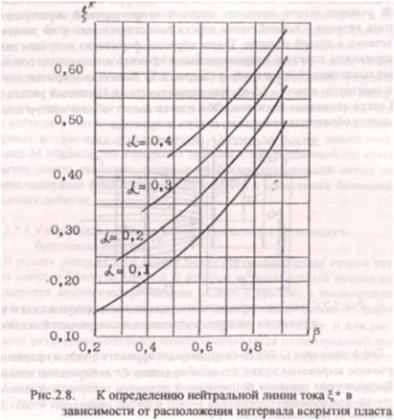

приведены в табл.2.1 и представлены графиками на рис.2.8.

Таблица 2.1 Расчетные значения ординаты нейтральной линии тока ξ*

α

β



































0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9





































0,1

0,15

0,18

0,23

0,27

0,32

0,37

0,33

0,50



















0,2

-

0,25

0,29

0,34

0,38

0,44

0,50

0,57



















0,3

-

-

0,35

0,40

0,45

0,50

0,55

0,60



















0,4

-

-

-

0,45

0,50

0,55

0,62

0,68



















СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Отыскав таким образом ординату нейтральной линии тока 4*, по известным методикам можно рассчитать предельный безводный (для нижней части пласта) и предельный безгазовый (для верхней части пласта) дебеты, а

затем предельную депрессию. Наименьший дебит из расчетных принимается как предельный безводный и безгазовый дебит скважины.

В соответствии с формулой (2.1) для удельного расхода

q0=Q/hft

по верхней и нижней частям пласта (см.рис.2.7) можно записать следующие соотношения [3,12,13]:

q01= q1(ПЃ01,Р‚1)εh1Δρ1 Р‚1

q02= q2(p02,Р‚2)Оμh2О”p (2.21) Р‚2

где

Ђ1= Оѕ*-О±; Оѕ*

Ђ2=ОІ1--ОѕОѕ**;

h1=d;

h2=h-d

p01 = Оѕp0*;
