Реферат: Преобразование неэлектрических величин в электрические

Практически измерить абсолютное значение пограничного потенциала нельзя: его можно измерить только относительно другого потенциала. Поэтому гальванический преобразователь всегда состоит из двух полуэлементов, электрически соединенных друг с другом: рабочего (измерительного) полуэлемента, представляющего собой исследуемый раствор с электродом, и сравнительного (вспомогательного, образцового) полуэлемента с неизменным пограничным потенциалом, состоящего из электрода и раствора с постоянной концентрацией.

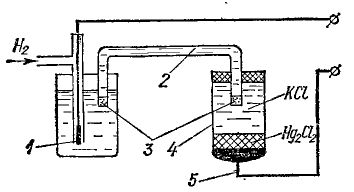

Рис. 10. Гальванический преобразователь.

Потенциал каломельного электрода зависит от концентрации ртути в каломели, а концентрация ионов ртути, в свою очередь, зависит от концентрации ионов хлора в растворе хлористого калия. В исследуемый раствор погружен водородный электрод 1.Оба полуэлемента соединены электролитическим ключом, представляющим собой трубку 2, обычно заполненную насыщенным раствором KСl и закрытую полупроницаемыми пробками 3. ЭДС такого преобразователя является функцией pH.

Выводы

1)   Мы рассмотрели вопрос необходимости преобразования неэлектрических величин в электрические.

2)   Ввели некоторые основные понятия, применяемые при преобразовании неэлектрических величин в элекрические и их измерения.

3)   Рассмотрели принцип действия и устройства некоторых типов преобразователей.

Используемая литература

1.  Жарковский Б.И. Приборы автоматического контроля и регулирования. - М.: Высшая школа, 1989.

2.      Сошинов А.Г. Преобразователи неэлектрических величин. - Волгоград: РПК «Политехник», 2002.

.        Фарзане Н.Г. и др. Технологические измерения и приборы. - М.: Высшая школа, 1989.

.        Фремке А.В., Душин Е.М. Электрические измерения. - Л.: Энергия, 1980.
