пользуют размещение типа г, либо д, они являются некой разновидностью варианта в.
Размещение типа е используется в стоечной аппаратуре, когда высота РЭА значительно больше глубины и ширины стойки. Чтобы ослабить колебания стойки вокруг осей х и y, ставят дополнительно два амортизатора сверху стойки.
После того, как окончательно определены тип амортизатора и схема его расположения, необходимо провести статический расчет, в результате чего будут получены данные о нагрузках и типоразмерах амортизаторов.
Возможно проявление механического резонанса на отдельных элементах блока, при воздействии разного рода нагрузок на всю конструкцию радиоэлектронной аппаратуры, то есть при условииω ≈ ρ амплитуда колебаний таких элементов увеличивается [1]. Резонанс не проявляется, если частота возмущающих колебаний изменяется с большой скоростью. Чтобы амплитуда колебаний достигла своего пикового значения, должно пройти определенное количество времени, которое напрямую зависит от уровня амортизирования системы. Если показатель демпфирования приравнивается к нулю, то время раскачки должно стремиться к бесконечности.
Если z = Bsinρt, а декремент затухания мал и имеет место резонанс, т.е. ρ = ω ≈ ω, тогда
z = − |
|
1− e cosω t |
|
Из уравнения видно, что при небольших значениях tамплитуда колебаний по оси z имеет небольшое значение. Увеличение амплитуды осуществляется в зависимости от уменьшения e , соответственно скорость увеличения амплитуды будет вычисляться на основании амортизирования системы, это может осуществляться при длительном совпадении собственных частот всего блока или элемента конструкции
ω = ω −δ |
ρ |
|
с возмущающей частотой . |
Если в системе присутствует демпфирование элементов и резонанс начинается на относительно низкой частоте, то вероятность возникновения усталостных явлений крайне мала, соответственно данный резонанс не опасен.
96
Рассмотрим блок, который установлен на резинометаллических амортизаторах с эквивалентной жесткостью и коэффициентом демпфирования γ (рис. 7) [2]. Центры тяжести и масс соответственно, лежат на одной вертикали. Основание, которое устанавливается на блок, совершает гармонические колебания с амплитудой Б и частотой ρ.
Рис. 7. Модель устройства на амортизаторах
Дифференциальное уравнение, описывающее движение такой системы координат:
mz̈+(1+jγ )(z −z )C = 0.
Пусть z = Bcosρt, тогда
mz̈+ (1+jγ )C = (1+jγ )CBcosρt.
Представим правую часть уравнения в показательной
форме
mz̈+(1+jγ )C = (1+jγ )CBe .
Будем искать частное решение в виде:
z = Ae
Подставим это решение в указанное дифференциальное уравнение и, сократив обе части на e , найдем комплексную амплитуду колебаний
97
CB+jγ CB А = C−mρ +jγ C
Переходя к модулю, имеем:
C +γ C
А = B (C −mρ )+γ C
Разделив числитель и знаменатель подкоренного выражения на C ., учитывая, что γ = ρ/ω, получаем:
А = B
1+γ
(1 −γ ) +γ
В условиях механического резонанса γ ≈ 1 (ω ≈ ρ), т.е.
Арез = |
B |
1+γ |
γ |
Если уровень демпфирования в системе недостаточно высок, т.е. γ 1и γ 1, то выражение амплитуды колебаний в момент резонанса упрощается:
Арез ≈ B/γ
Рис. 8. Форма ударных импульсов: а – синусоидальная; б – прямоугольная; в – трапецеидальная; г – треугольная
98
Находим коэффициент виброизоляции:
ηрез = |
Арез |
1+ |
1 |
B |
γ |
Зная собственную частоту системы и параметры возмущающего колебания на основании, находим амплитуду колебаний блока и с помощью выражения:
J = 4π f Арез/9810, вычислить перегрузки на блоке. (Здесь – в миллиметрах, а f – в герцах).
Для проектирования амортизаторов предлагается методика, позволяющая значительно сократить количество доработок, усовершенствовать проектирование амортизаторов, исключая ошибки при изготовлении опытных образцов. Это позволяет сократить время и затраты на проектирование. Подобный подход продемонстрирован на других конструкциях [5-7].
В алгоритме, представленном ниже, используются результаты испытаний опытных образцов для более точной оценки механической надежности амортизаторов, с учетом максимальных значений статических нагрузок амортизаторов, выполненных из разных материалов.
Возможно осуществление лабораторных испытаний тестовых образцов амортизаторов согласно ГОСТ РВ 20.39.30498. Данный документ устанавливает характеристики технических требований к аппаратуре и оборудованию, их классификацию и значения, параметры стойкости и устойчивости к внешним воздействующим факторам в соответствии с условиями их применения.
99

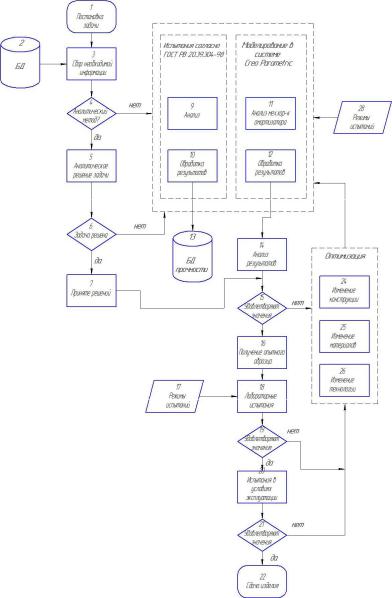

Рис. 9. Алгоритм комплексного анализа механических характеристик амортизаторов в составе радиоэлектронной аппаратуры
