УДК 681.3

МЕТОДИКА СОЗДАНИЯ БАЗЫ ДАННЫХ ДЛЯ ОПТИМАЛЬНОГО ПОИСКА И ПОДБОРА РАДИОКОМПОНЕНТОВ

Н.В Ципина, А.В. Турецкий, Д.Н Карпухин

Описанная методика позволяет уменьшить время на поиск компонентов, простота ее реализации дает возможность создать универсальную базу данных, которую можно реализовать практически в любой организации, не обладая продвинутым уровнем программирования. Так же использования бесплатного ПО (OpenOffice, LibreOffice и др.) для создания базы данных, делает ее привлекательным вариантом для многих предприятий

Ключевые слова: оптимизация, проектирование, классификатор, база данных, директории.

В настоящее время существует огромное количество различных наименований электронных компонентов и ежедневно их номенклатура растёт. При разработке нового изделия инженер конструктор сталкивается с проблемой быстрого подбора радиокомпонентов. Алгоритм разработки нового проекта приведен ниже (рис. 1) .

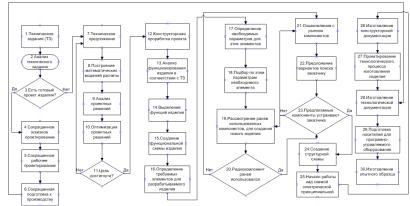

Рис. 1. Алгоритм проектирования нового изделия

27

Из анализа следует, что существенные затраты времени происходят на этапе ознакомления с рынком. Для того чтобы найти, нужный компонент, поиск должен осуществляться в регулярно обновляемых прайс-листах или же компании поставщики должны предоставлять доступ к своему складу через интернет при помощи формата XML и выдавать результаты поиска позиций по запросу [1].

На сегодняшний день существует около десятка подобных платформ, которые безуспешно пытались и пытаются до сих пор решить весьма сложную задачу – дать продавцам и покупателям возможность находить друг друга при помощи единой системы с удобным интерфейсом. Необходимо учитывать комплексный подход для подбора компонентов в процессе проектирования РЭС [2,3,4]. Подобные платформы можно разделить на отечественные (efind, chipfind, optofind и др.) и зарубеж-

ные (digikey, mouser и др.) (рис. 2).

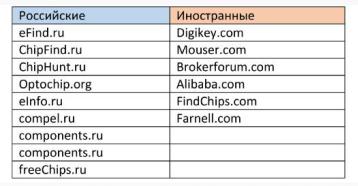

Рис. 2. Список платформ для поиска радиокомпонентов

У рассмотренных платформ есть общие недостатки – отсутствие универсальной платформы для поиска отечественных и зарубежных радиоэлементов, отсутствие работы офлайн, что делает поиск более трудоемким, особенно для тех предприятий, на которых нет постоянного доступа к интернету. Для снижения потерь времени, будет полезна разработка методики, которая поможет снизить трудоемкость на этапе подбора радиокомпонентов [5].

28

Решения поставленную задачу можно следующими способами:

1.Использование готовой базы радиокомпонентов. Для этого следует сделать запрос предприятию производителю на предоставление их элементной базы. Плюсом данного способа является быстрое решение поставленной задачи. Минусами являются большие интеллектуальные затраты в организации мероприятия, привязка к одной фирме, что ограничивает возможность использование более подходящих вариантов других производителей и не гарантируется положительное решение по запросу.

2.Разработка собственной базы радиокомпонентов, которая будет способна удовлетворить все запросы инженеров разработчиков.

Предложенный метод, заключается в том, чтобы инженер разработчик обладал полным списком необходимой информации об используемых компонентах, мог осуществлять поиск и выбор необходимого радиоэлемента для разработки электрической схемы, так же имел доступ к библиотекам с моделями и корпусами радиокомпонентов. При использовании этого метода, реализацией будет создание таблицы Excel, которая представляет собой многоуровневый классификатор, предназначенный для более быстрого поиска компонентов, так же в нем будет реализована возможность, открытия через ссылку документации на тот или иной компонент и перехода по ссылкам в библиотеки Altium, P-CAD и другие САПР. Этот метод так же дает возможность, предприятиям у которых нет свободного доступа в интернет на личном рабочем месте, не вставая с этого места, получить доступ к компонентам и тем самым сэкономить затрачиваемое время. На рис. 3 представлен алгоритм предлагаемой концепции.

29

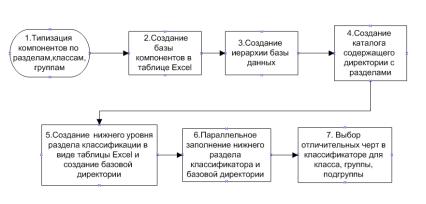

Рис. 3. Алгоритм создания базы данных

Блок 1. Разделение элементов, которые будут содержаться в базе данных на разделы, группы и подгруппы, для того, чтобы получилась многоуровневая классификация.

Блок 2. Создание классификатора (таблица Excel) осуществляющего упрощенный поиск и переходы по гиперссылкам по классификатору.

Блок 3. Создание каталога базы данных содержащего директории.

Блок 4. Разделение директорий на более низкие уровни (Класс, группа, подгруппа).

Блок 5. Создание нижнего уровня раздела в классифика-

торе.

Для каждого нижнего уровня в классификаторе, должен быть организован отдельный лист в виде таблицы Excel. На нем должны быть размещены записи компонентов. Каждая запись содержит: название производителя, наименование компонента, ссылку на документацию (ТУ, datasheet и т.п), ссылку на библиотеки САПР (Altium, P-CAD и т.д), параметры компонентов (ток, напряжение, рассеиваемая мощность, интерфейсы и т.п) по которым осуществляется подбор подходящего. Параметры компонентов следует выбирать характерные для заданной группы. Так же запись может содержать элементы необходимые для выполнения задач организации (наименование изделия, где приме-
