ОБЗОР МЕТОДИКИ ОПТИМАЛЬНОГО ПРОЕКТИРОВАНИЯ ВЫСОКОСКОРОСТНЫХ ПЕЧАТНЫХ ПЛАТ С УЧЕТОМ ЭМС

Т.Р. Коломийченко, М.А. Ромащенко

В статье рассмотрен оптимальный метод проектирования высокоскоростных печатных плат с учетом ЭМС, а так же усовершенствование методологии для уменьшения помех при проектировании.

Ключевые слова: электромагнитная совместимость, полигон, сигнальный ток, возвратный ток, разрыв.

При разработке высокоскоростных печатных плат перед конструктором возникает задача разведения трасс сигналов с высокой частотой от аналогового элемента к цифровому. Так же необходимо решить проблему возникновения электромагнитной совместимости. Для этого необходимо: 1. Добиться уменьшения длины шин сигналов с высокой частотой. 2. Шины земли и питания разделить между цифровыми и аналоговыми компонентами схемы. 3. Не разделять площадки земли проводниками с высокой частотой. Возможные варианты разводки представлены на рис.1[1].

Рис. 1. Варианты разводки. Первый вариант не расходится с правилам ЭМС, в случае если нужен разрез в полигоне – третий вариант оптимальный

42

В первом варианте разводка трасс делается между двумя элементами, полигон земли не затрагивается. Во втором варианте в полигоне создается разрыв, трассы прокладываются поперек. В третьем варианте трассы выводятся по длине разрыва в полигоне.

На основании особенностей производства высокоскоростных печатных плат с учетом ЭМС, были выделены основные правила, обеспечивающие оптимальное проектирование РЭС.

На рис. 2 представлены компонент А и компонент Б на ПП без разрыва. Сигнал частотой 50 МГц передается по проводнику над полигоном от А к Б.

Рис. 2. Варианты пути сигнального тока без разрыва

Токи с высокой частотой протекают по пути с меньшей индуктивностью, либо путь в котором область петли будет ми-

43

нимальна. Таким образом, основная доля возвратного тока будет протекать по пути №2 под сигнальным проводником.

Так же известно, что равный по величине сигнал будет идти обратно от компонента Б к А. Допустим, что этот ток является возвратным и проходит от вывода компонента Б, обозначим как ЗЕМЛЯ, к выводу компонента А, также ЗЕМЛЯ. Таким образом, можно предположить, что ток пройдет по самому короткому пути между компонентами (путь №1), так как они находятся близко друг от друга и полигон не разрывается. Однако, это предположение не верно. Токи с высокой частотой проходят по пути наименьшей индуктивности. Основная часть возвратного сигнального тока будет проходить по области под трассой сигнала (путь №2).

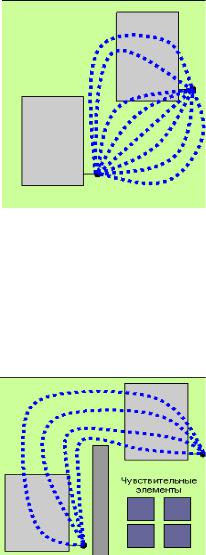

При условии, когда полигон имеет разрыв, как представлено на рис. 3, то разрыв 1 будет оказывать небольшое влияние на сигнал и на излучение. В случае, когда ток сильно возрастает, область петли возвратного тока, протекающего вокруг разрыв 2, будет значительно увеличиваться.

Рис. 3. Варианты пути сигнального тока с разрывами

На частотах равным несколько кГц и ниже, путь минимального импеданса норовит стать путем по которому будет проходить сигнал с наименьшей частотой. Для печатной платы с неразрывными полигонами возвратных токов, их сопротивление рассеивает ток, для того чтоб идущий между двумя точками ток
