Материал: Проект водопропускной трубы под насыпью дороги. методические указания к выполнению курсового и дипломного проектирования. Ерёмин В.Г., Андреев А.В

5. Расчет круглых труб с напрягаемой арматурой

5.1. Расчёт круглых труб с напрягаемой арматурой необходимо начать с назначения требуемой площади спиральной арматуры.

Предварительное определение требуемой площадью спиральной арматуры на I пог. м стенки трубы производят по формуле:

= , , (5.1)

где =4- безразмерный коэффициент;

- толщина стенки трубы;

- расчетное сопротивление спиральной арматуры растяжению, ([I], п. 3.37), МПа.

Назначают диаметр спиральной арматуры и вычисляют соответствующую площадь поперечного сечения , м².

Определяют количество витков на I пог. м расчетного продольного сечения стенки трубы и округляют до целого числа :

. (5.2)

Уточняют величину общей площади спиральной арматуры:

, м² (5.3)

и вычисляют шаг витков

Необходимо соблюдать следующие условия:

(5.4)

где - толщина стенки трубы, см;

- диаметр арматурной проволоки, см;

- толщина защитного слоя бетона, см.

5.2. Геометрические характеристики продольного сечения стенки трубы.

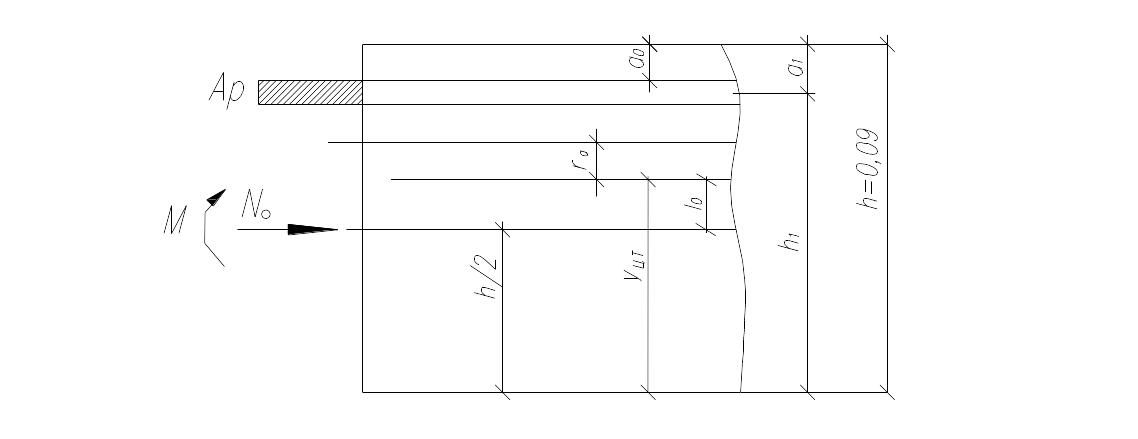

Схема геометрических характеристик сечения стенки трубы приведена на рис. 5.1.

Рис. 5.1. Схема геометрических характеристик сечения стенки трубы

Определяют последовательно необходимые в дальнейшем геометрические характеристики расчетного сечения.

Площадь приведенного сечения определяется по формуле:

, (5.5)

где - площадь бетона расчетного сечения, м²;

- модуль упругости арматуры, принимается по [I] , п.3.47;

- модулю упругости бетона, принимается по [I] , п. 3.32.

Статический момент приведенного сечения относительно внутренней грани определяется по формуле:

м³ , (5.6)

где - расстояние от наружной грани до центра тяжести спиральной арматуры, , м;

- толщина защитного слоя,

Расстояние от внутренней грани до центра тяжести приведенного сечения:

м (5.7)

Момент инерции продольного приведенного сечения относительно оси, проходящей через центр тяжести:

, м⁴ (5.8)

Момент сопротивления продольного приведенного сечения стенки трубы для внутренней грани:

, м³ , (5.9)

где - коэффициент, учитывающий развитие пластических деформаций бетона,

Расстояние между точками приложения силы обжатия и центром тяжести приведенного сечения (эксцентриситет).

, м (5.10)

Положение условной ядровой точки, наиболее удаленной от зоны сечения, проверяемой по образованию трещин:

, м , (5.11)

где - момент сопротивления сечения без учета развития пластических деформаций.

5.3. Потери предварительного напряжения спиральной арматуры.

Потери от релаксации напряжений в арматуре:

, МПа, (5.12)

где - предварительное напряжение в арматуре, без учета потерь, соответствующее нулевым напряжениям в бетоне, определяется по формуле:

, МПа , (5.13)

где - расчетное сопротивление (фактическое) спиральной арматуры класса В-II ( [I] , п.3.37), .

Если вычисленное значение окажется отрицательным, то его следует принять равным нулю.

Потери предварительного напряжения в арматуре, вызванные деформацией бетона от быстронатекающей ползучести:

(5.14)

где - прочность бетона в момент передачи усилия сжатия, которую принимают равной 0,9 от прочности заданного проектного класса бетона;

- напряжение в бетоне на уровне центра тяжести спиральной арматуры, определяемые по формуле:

, , (5.15)

где - начальное усилие, передающееся на бетон от спиральной арматуры с учетом потерь от релаксации напряжений в арматуре:

(5.16)

где - расстояние от центра тяжести приведенного сечения до центра тяжести спиральной арматуры:

м. (5.17)

Потери предварительного напряжения в спиральной арматуре, вызванные деформациями ползучести бетона:

(5.18)

где - тот же, что в предыдущем пункте, но с учетом потерь .

Потери напряжения в спиральной арматуре от усадки виброгидропрессованного бетона принимают по табл. 5.1 в зависимости от класса бетона

Таблица 5.1

Суммарная величина потерь напряжения в арматуре рассчитывается по формуле:

(5.19)

5.4. Определение величины опрессовочного давления.

Величину опрессовочного давления вычисляют по формуле:

, (5.20)

где - усилие обжатия, кН;

- величина потерь опрессовочного давления, =0,3 ;

- ширина расчетного продольного сечения стенки трубы, ;

- радиус окружности, по которой располагается центр тяжести спиральной арматуры, ,

5.5. Расчет неотрывности бетона защитного слоя.

Величину радиального напряжения определяют по формуле:

, (5.21)

где - коэффициент, вычисляемый по формуле:

А = , (5.22)

где = , С = , (5.23)

, , , (5.24)

где и - модули упругости соответственно напрягаемой арматуры и бетона, .

Неотрывность защитного слоя бетона будет обеспечена, если соблюдается условие:

, , (5.25)

где - расчетное сопротивление бетона осевому растяжению, , ([I], п. 3.24);

К – коэффициент концентрации напряжений в бетоне, =3.

5.6. Расчет на прочность продольного сечения стенки трубы.

Расчет выполняется по первой группе предельных состояний на воздействие расчетного изгибающего момента М от давления грунта засыпки и соответствующей транспортной нагрузки (для автомобильных дорог Н-14).

Прочность будет обеспечена, если соблюдается следующее условие:

МПа, (5.26)

где - расчетное сопротивление бетона осевому растяжению, ;

- сила обжатия бетона после проявления всех потерь определяется по формуле:

, кН (5.27)

5.7. Расчет на трещиностойкость продольного сечения стенки трубы.

Проверку трещиностойкости виброгидропрессованных труб выполняют по формуле:
