Материал: Проектирование оснований и фундаментов. учебно-методическое пособие. Ким М.С

21

Коэффициент α определяется табл. П.3.5, а также по таблицам [1, 16, 17, 21] в за-

•Определяются напряжения σzg от собственного веса грунта, и строится эпюра природного давления на границах слоев.

Напряжение от собственного веса грунта (природное давление) определяется суммированием веса каждого слоя грунта:

где γi – удельный вес грунта i –го слоя; hi – толщина i –го слоя; n – количество слоев.

Эпюра напряжений σzg строится в том же масштабе, что и эпюра σzр, и ее значения откладываются слева от оси Z.

•Определяется глубина сжимаемой толщи Hc по указанным выше условиям.

•Определяется осадка основания фундамента по формуле (3.27).

Расчет основания по деформациям считается удовлетворительным, если совместная деформация основания и сооружения не превышает предельного значения и выполняется условие

где S – совместная деформация основания и сооружения; SU – предельное значение совместной деформации основания и сооружения, устанавливаемое в соответствии с указаниями нормативных документов (табл. П.3.6, а также по таблицам [16, 17, 21]) для соответствующих сооружений.

Для многоэтажных бескаркасных зданий с несущими стенами определяется средняя осадка S, а также относительная неравномерность осадки (∆S/L) и крен i здания. Для одноэтажных и многоэтажных зданий с полным каркасом определяется максимальная осадка S и относительная неравномерность осадки (∆S/L).

Если осадка основания S не превышает 0,4SU, то расчетное сопротивление грунта, вычисленное по формуле (3.9), может быть повышено до величины Rn = 1,2R, а при соответствующем обосновании и до Rn = 1,3R [17, 21]. В этом случае требуется произвести перерасчет размеров подошвы фундамента. При этом повышение давления не должно вызывать деформации основания свыше 80 % от предельных и превышать значение давления из условия расчета основания по несущей способности.

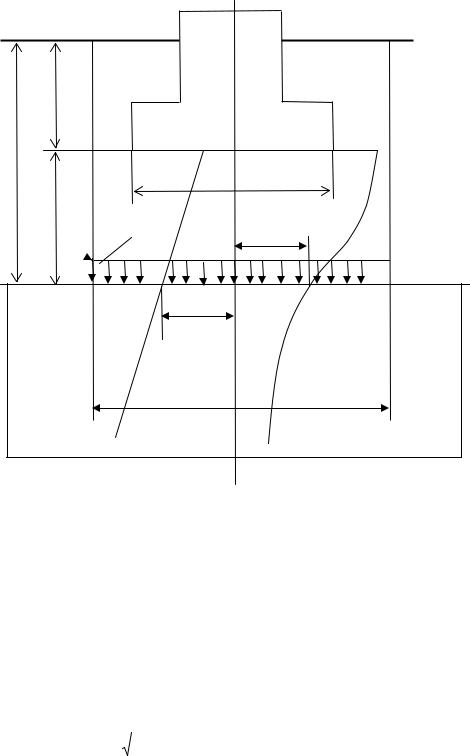

3.5.5*. Проверка давления на подстилающий слой слабого грунта

Если на глубине z под несущим слоем залегает менее прочный грунт, в котором могут развиваться пластические деформации, рекомендуется проверять напряжения, передаваемые на кровлю слабого грунта, по условию

где σzp – дополнительное вертикальное напряжение от фундамента, определяемое по формуле σzp = αр; σzg – напряжения от собственного веса грунта, считая от уровня природного рельефа; Rz - расчетное сопротивление грунта на глубине кровли слабого грунта z.

Найдя bz, вычисляют расчетное сопротивление грунта подстилающего слоя Rz. Зная Rz, проверяют условие (3.34). Если это условие выполняется, значит, зоны сдвигов не играют существенной роли в величине развивающейся осадки и можно применять для ее расчета обычные методы, основанные на теории линейно деформируемых тел. Если условие (3.34) не выполняется, необходимо принять большие размеры фундамента и добиться его удовлетворения.

3.5.6*. Расчет осадки фундаментов с учетом их взаимного влияния

Расчет осадок следует производить с учетом влияния соседних фундаментов. Для учета напряжений, возникающих в толще основания под влиянием нагрузки от соседних фундаментов, применяется метод угловых точек. Это метод основан на использовании связи между осевыми и угловыми вертикальными напряжениями под прямоугольной площадкой, загруженной равномерно распределенной нагрузкой.

Как известно, для любого равномерно загруженного прямоугольника угловое вертикальное напряжение на глубине 2z равно одной четверти осевого вертикального напряже-

ния на глубине z. Таким образом, дополнительное вертикальное напряжение σzp,с на глубине z от подошвы фундамента по вертикали, проходящей через угловую точку прямоугольного фундамента, определяется по формуле

где α - коэффициент, принимаемый по таблицам [1, 16, 17, 21] в зависимости от величин

z – глубина); р0 – дополнительное давление под подошвой фундамента.

Дополнительные вертикальные напряжения σzp,а на глубине z по вертикали, проходящей через произвольную точку А в пределах или за пределами рассматриваемого фундамента с дополнительным давлением по подошве, равным р0, определяется алгебраиче-

ским суммированием напряжений σzp,cj в угловых точках четырех фиктивных фундаментов, для которых точка А является угловой, по формуле

Дополнительные вертикальные напряжения σzp,nf на глубине z по вертикали, проходящей через центр рассматриваемого фундамента с учетом влияния соседних фундаментов или нагрузок на прилегающие площади, определяется по формуле

где k – число влияющих фундаментов.

Вертикальное напряжение под подошвой рассматриваемого фундамента будет равно сумме напряжений σzр от дополнительного давления по подошве р0 и дополнительных вертикальных напряжений от соседних фундаментов σzp,nf :

24

После определения вертикальных напряжений под подошвой дальнейший расчет осадки производится так же, как для отдельного фундамента, по формуле (3.27). Особенность вычисления осадки фундаментов с учетом их взаимного влияния отражена в [1,16, 21].

3.5.7*. Расчет оснований фундаментов мелкого заложения по первой группе предельных состояний

Расчет оснований по несущей способности (по первой группе предельных состояний) должен производиться в случаях, если [17, 21]:

•на основание передаются значительные горизонтальные нагрузки;

•сооружение расположено на откосе или вблизи откоса;

•основание сложено медленно уплотняющимися глинистыми, органоминеральными или органическими грунтами;

•основание сложено скальными грунтами.

Целью расчета оснований по несущей способности является обеспечение прочности и устойчивости оснований, а также недопущение сдвига фундамента по подошве и его опрокидывания.

Расчет оснований по несущей способности, согласно [17, 21], производится из условия

где N – расчетная вертикальная нагрузка на основание; Nu – вертикальная составляющая силы предельного сопротивления основания; γc – коэффициент условий работы, принимаемый в зависимости от вида грунта γc = 0,8…1,0; γn – коэффициент надежности по назначению сооружения, принимаемый для сооружений I уровня ответственности γn = 1,2, для сооружений II уровня ответственности γn = 1,15, для сооружений III уровня ответст-

венности γn = 1,1.

Для определения вертикальной составляющей силы предельного сопротивления основания Nu, сложенного нескальными грунтами, находящимися в стабилизированном со-

где b′ и l′ – приведенные ширина и длина подошвы фундамента, определенные из условия, что при внецентренном приложении нагрузки равнодействующая всех сил находится

в центре тяжести приведенной прямоугольной площади; Nγ, Nq, Nc – безразмерные коэффициенты несущей способности, определяемые по табл. П.3.7 или по таблицам [17, 21] в

зависимости от значения угла внутреннего трения грунта ϕI и угла наклона к вертикали

равнодействующей внешней нагрузки δ; γI и γ′ – расчетные значения удельного веса грунтов соответственно ниже и выше подошвы фундамента; cI - расчетное значение удельного

сцепления грунта; d – глубина заложения фундамента; ξγ, ξq, ξc – коэффициенты формы. Расчет по формуле (3.43) допускается выполнять, если соблюдается условие

где δ – угол наклона равнодействующей внешней нагрузки к вертикали; ϕI – угол внутреннего трения грунта.

При расчете ленточных фундаментов, опирающихся на нескальные грунты, находящиеся в стабилизированном состоянии, расчет по несущей способности требуется для фундаментов наружных стен подвала, так как на эти фундаменты передается горизонтальное давление грунта засыпки. Пример расчета несущей способности основания содержится в главе 5 [1].

25

3.6. Проектирование свайных фундаментов

Расчет свайных фундаментов и их оснований производится по двум группам предельных состояний. По первой группе определяют несущую способность свай по грунту, прочность материала свай и ростверков, устойчивость свай и свайных фундаментов при горизонтальных нагрузках. Расчет ведется с использованием расчетных характеристик грунтов и материалов. По второй группе предельных состояний рассчитывают осадки оснований свайных фундаментов, их горизонтальные перемещения, образование или раскрытие трещин в элементах железобетонных конструкций.

По несущей способности грунтов основания сваи рассчитывают из условия

где N - расчетная нагрузка, передаваемая на сваю; Fd – расчетная несущая способность грунта основания одиночной сваи или материала сваи; γk – коэффициент надежности, принимаемый равным γk =1,4, если несущая способность сваи определена расчетом, или

γk = 1,2 - 1,25, если несущая способность сваи определена по результатам полевых испытаний; P – расчетная нагрузка, допускаемая на сваю.

При расчете по второй группе предельных состояний (по деформациям) должно удовлетворяться условие

где S – совместная деформация сваи, свайного фундамента и сооружения (осадка, перемещение, относительная разность осадок и т.п.), определяемая расчетом; SU – предельное значение совместной деформации основания сваи, свайного фундамента и сооружения, устанавливаемая нормативными документами [18, 22] или заданием на проектирование.

По условиям взаимодействия с грунтом различают сваи-стойки и висячие сваи. Сваистойки опираются на практически несжимаемые грунты (скальные, крупнообломочные, а также глины твердой консистенции с модулем деформации Е≥ 50 МПа). Такие сваи передают давление на грунт только за счет нижнего конца и работают как сжатые стойки в упругой среде. Силы сопротивления грунтов по боковой поверхности свай-стоек не учитываются (рис. 6, а).

К висячим относятся все сваи, опирающиеся на сжимаемые грунты и передающие нагрузку на грунты основания боковой поверхностью и нижним концом (рис. 6, б).

Фундаменты из свай-стоек рассчитывают по прочности материала свай и грунта основания. За несущую способность сваи принимается наименьшее из полученных значений. Фундаменты из висячих свай рассчитывают по несущей способности и деформациям грунтов основания.

где γс – коэффициент условий работы сваи в грунте, принимаемый γс = 1; R – расчетное сопротивление грунта под нижним концом сваи-стойки; А – площадь опирания сваи на грунт (площадь поперечного сечения нижнего конца сваи). Расчетное сопротивление
