Курсовая работа (т): Проектування буровибухових робіт під час будівництва тунелів

5.      Розрахунок параметрів електропідривної мережі

Для підривання у підземних умовах застосовую електричний спосіб підривання. Для даних умов використано паралельно-послідовному з’єднанні схему підривання зарядів.

Монтаж електричної мережі здійснюється за допомогою спеціально підібраних провідників або кабелів відповідно до схеми розташування шпурів. Поперечний переріз провідників обирають, виходячи з достатнього електричного опору мережі й забезпечення міцності провідника. Мінімальна довжина магістральних провідників за умовами безпеки не повинна бути меншою 150 метрів.

Опір підривної мережі для заданої схеми підривання визначається за формулою

Де  - опір магістральних провідників ,Ом;

 - загальний опір кількох паралельних груп ЕД, Ом;

Якщо опір ЕД однаковий, то

де  - кількість паралельно увімкнених груп ЕД.

Загальний опір групи

,

де  - кількість паралельно з’єднаних ЕД;

 - опір з’єднувальних провідників, Ом;

 - опір дільничних провідників, Ом;

 - опір кінцевих провідників, Ом;

 - загальний опір ЕД, Ом;

Струм, який подається до групи:

,

Де  - напруга джерела живлення

Струм, що надходить до електродетонатора:

,

Де  - кількість ЕД в групі;

Отримана сила струму повинна бути більшою за гарантований струм

При постійному струмі  при кількості ЕД до 100, і  при їх кількості більше 100. Якщо в електропідривній мережі не забезпечується мінімальна сила струму, то необхідно збільшити схему з’єднання, або застосувати більш потужне джерело підривання.

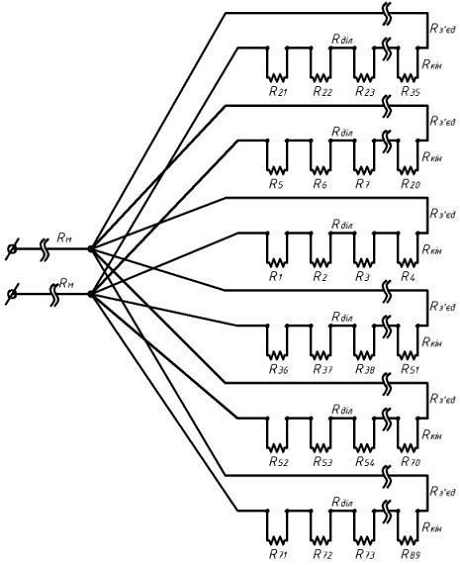

Рис. 5 Схема послідовно-паралельного з’єднання електродетонаторів для калоти

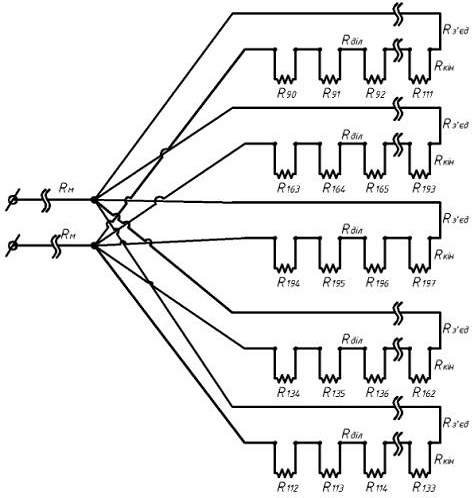

Рис. 6 Схема послідовно-паралельного з’єднання електродетонаторів для калоти

.        Паспорт БВР

Паспорт БВР - це основний технічний документ, який визначає основні параметри буровибухових робіт під час проходки підземних виробок. У таблицях 6.1, 6.2, 6.3, 6.4 наводяться розрахункові дані щодо умов і показників підривання і шпурових зарядів.

Таблиця 6.1 Умови та показники підривання калоти

коефіцієнт використання шпурів

Таблиця 6.2 Умови та показники підривання штроси

коефіцієнт використання шпурів

Таблиця 6.3 Шпурових зарядів калоти

Таблиця 6.4 Шпурових зарядів штроси

7.      Охорона праці

Заходи безпеки з охорони праці повинні включати в себе комплекс дій, спрямованих на безпечне і ефективне виконання буровибухових робіт, а саме: розробку оперативної документації, організацію зберігання та обліку вибухових матеріалів, контроль дотримання вимог Єдиних правил безпеки.

Згідно з вимогами ЄПБ БВР повинні організовуватися згідно циклограми робіт. Вибухові роботи (заряджання та підривання забороняється суміщати в часі іншими роботами.

.1.     Заходи безпеки під час бурових робіт

З метою підтримання безпеки та ефективності бурових робіт необхідно:

-    Перед початком буріння проводити обробку покрівлі виробки й поверхні забою з подальшою розміткою шпурів згідно з паспортом БВР;

-       При забурюванні шпурів штангу бурового інструменту потрібно підтримувати спеціальними пристроями;

-       Використовувати раціональні режими буріння із урахуванням інженерно-геологічних умов;

-       Суворо дотримуватися строків профілактичного ремонту бурового обладнання.

Під час виконання бурових робіт, у забої, кожен бурильник повинен слідкувати за режимом роботи бурового обладнання і не допускати відхилень, які можуть бути пов’язані зі зміною інженерно-геологічних умов, до яких відносять: пустоти, тріщинуватість породи, викиди зі шпуру мулу або піску, посилення притоку води із шпурів. До початку буріння шпурів забій повинен бути приведений в безпечний стан, шляхом оборки ґрунтів. Буріння шпурів на висоті більше 1,5 м від підошви виробки дозволяється виконувати зі спеціальних риштувань, підмостків або бурових рам.

Для захисту очей від пилу бурильник повинен використовувати захисні окуляри. З метою безпечного виконання робіт під час забурювання шпурів застосовуються короткі забурники довжиною 0,5-0,8 м.

У разі роботи на самохідних установках забороняється перебувати під піднятим маніпулятором і автоподавачем, а також між забоєм та установкою. переміщення бурових установок із одного забою в інший дозволяється тільки в транспортному положенні.

.2.     Заходи безпеки під час вибухових робіт

Виконуючи вибухові роботи, необхідно дотримуватися правил безпеки під час підготовки ВР, підривання зарядів і огляду результатів підривання.

Доставляти ВР на місце проведення БВР можна в вагонетках, або вручну. Забороняється переносити ВР разом з засобами ініціювання в одній сумці, або в одній вагонетці. ВР не дозволяється кидати, кантувати, у процесі роботи палити, сірники та запальнички при собі дозволяється мати лише підривникам. При сумісному перенесені засобів ініціювання та ВР підривник повинен переносити не більш ніж 12 кг.

Порошкоподібні ВР на основі аміачної селітри в патронах та мішках, перед застосуванням, повинні розминатися без порушення цілісності оболонки. забороняється використовувати ВР, зволожені більше норми, установлених ТУ, та вказаних в інструкції використання. Злежані та порошкоподібні ВР, які на підлягають розминанню та не містять в своєму складі нітроефірів та гексогенів повинні подрібнюватись.

Вибухові роботи повинні виконуватися під проводом особи технічного нагляду. При одночасній роботі кількох підривників в межах небезпечної зони, один з них повинен бути назначеним старшим. Свої розпорядження він подає голосом, або іншими, завчасно обговореними і знайомими підривникам сигналами.

При проведенні заряджання шпурів та монтування електропідривної мережі в забої повинен перебувати тільки підривник та його помічники. При проведенні підривання забою робочих потрібно відвести на безпечну відстань, яка може коливатися від 100 м (підривання нескельних порід) до 400 м (подрібнення валунів). Перед початком заряджання шпурів на межах небезпечної зони повинні виставлятися пости, які забезпечують охорону.

Під час виконання вибухових робіт обов’язковим є звукові сигнали. Забороняється подавати сигнали голосом, а також з використанням вибухових матеріалів. Значення та порядок подачі сигналів:

-  Перший сигнал - попереджувальний (один довгий). Сигнал подається перед заряджанням. Люди виводяться за межі небезпечної зони.

-       Другий сигнал - бойовий ( два довгих). По цьому сигналу проводиться вибух.

-       Третій сигнал - відбій (три коротких). Означає закінчення Вибухових робіт.

Після провітрювання, мінімум через 30 хв. Після вибуху, підривник заходить до забою, та перевіряє наявність шпурів, які не вибухнули. У разі виявлення таких зарядів, їх реєструють в спеціальному журналі, де вказують кількість зарядів. Роботи по ліквідації не підірваних зарядів виконуються під керівництвом особи технічного нагляду, якому дозволено проводити БВР.

Після проведення ліквідації невибухнутих зарядів, підривник знову, після провітрювання забою, перевіряє виробку, та дає дозвіл на проведення наступних робіт.

Список використаної літератури

1.   Тоннели и метрополитены [Текст] / под ред. В.Г. Храпова. - М.: транспорт, 1989. - 383 с.

2.      Тунелі й метрополітени [Текст]: Методичні вказівки для курсового та дипломного проектування «Проектування буровибухових робіт під час будівництва тунелів» / уклад.: В.Д. Петренко, В.Т. Гузченко, О.Л. Тютькін; Дніпропетр. нац. ун-т. залізн. трансп. ім. акад.. В.Лазаряна. - Д.: Вид-во «Нова ідеологія», 2011. - 29 с.

3.      НПАОП 0.00-1.17-92. Единые правила безопасности при взрывных работах [Текст]. К.: Норматив, 1992. - 240 с.
