Проектування лінійної телефонної мережі МТМ

Міністерство освіти і науки України

Полтавський національний технічний університет

імені Юрія Кондратюка

Кафедра комп’ютерної інженерії

Курсовий проект

з навчальної дисципліни:

«Лінійні споруди зв’язку»

на тему:

«Проектування лінійної телефонної мережі МТМ»

Виконав:

студент 402-ТТ групи

Казидуб О.О.

Варіант№3

Перевірив:

Старший викладач

Ляшевський В.Г.

Полтава 2013

ЗМІСТ

Вступ

Варіант завдання та вихідні дані

. Визначення основних параметрів телефонної мережі житлового району міста

. Розробка схеми магістральної розподільчої мережі ТЛФ кабельної каналізації

. Розрахунок основних техніко-економічних показників лінійних споруд МТМ

Висновок

Список використаної літератури

ВСТУП

Основними завданнями, що стоять перед галуззю зв'язку на міській телефонній мережі (МТМ), є поліпшення характеристик якості обслуговування і надання нових видів послуг зв'язку в зручній для абонентів мережі формі. Також важливо мінімізувати витрати при будівництві нових споруд зв'язку.

Ці завдання можуть бути вирішені шляхом установки на мережі досконаліших телефонних станцій, з використанням волоконно-оптичних систем передачі інформації і більш широкого застосування цифрових систем передачі.

В області надання нових послуг зв'язку як один з найбільш оптимальних варіантів може бути розглянутий перехід до інтелектуальної мережі, що дасть можливість необмеженого зростання числа видів послуг при використанні транспортної телефонної мережі загального користування.

У ході даного курсового проектування потрібно спроектувати лінійні телефонну мережу МТМ в заданому районі проектування.

Проектування має забезпечувати :

реалізацію досягнень науки, техніки і передового вітчизняного та зарубіжного досвіду з тим, щоб побудовані об'єкти до часу введення їх у дію були технічно передовими;

високу ефективність капітальних вкладень;

високий техніко-економічний рівень проектуючих об’єктів, підвищення продуктивності праці і скорочення витрат матеріальних ресурсів при будівництві та експлуатації;

відповідний рівень автоматизації системи управління підприємствами та технологічними процесами;

використання винаходів в області технології виробництва, обладнання, будівельних конструкцій і матеріалів.

ВИХІДНІ ДАНІ

1. План забудови житлового району міста П-1.

. Чисельність населення міста в поточному році Н(0) = 9500 чоловік.

. Чисельність робітників підприємств Н(р) = 1000 чоловік.

1. ВИЗНАЧЕННЯ ОСНОВНИХ ПАРАМЕТРІВ ТЕЛЕФОННОЇ МЕРЕЖІ ЖИТЛОВОГО РАЙОНУ МІСТА

Розрахунок оптимальної номерної ємності МТМ житлового масиву

Проектування МТМ здійснюється для перспективного періоду. Чисельність населення для перспективного періоду здійснюється:

 (1.1)

де  - чисельність населення для поточного року;

Р - середньорічний приріст населення, (1-2)%;

t - період перспективного проектування, 20 років.

 = 14116 ≈ 14200 чол.

Загальна ємність МТМ:

Розрахунок номерної ємності МТМ здійснюється виходячи з того, що в кожній квартирі встановлюється телефонний апарат. Споживачами номерної ємності МТМ є:

         населення міста;

         робоче підприємство;

         сектор обслуговування;

         таксофони.

Кількість абонентів квартирного сектора визначаються:

 (1.2)

 -середній нормативний показник телефонної щільності по квартирному сектору (25-30% від загальної чисельності населення в перспективному році).

 =3550.

Кількість абонентів підприємств визначаються:

 (1.3)

 -середній нормативний показник телефонної щільності по виробничому сектору (10-15% від загальної чисельності робітників і службовців).

 - чисельність робітників підприємств.

Кількість абонентів сектора обслуговування визначаються:

 (1.4)

 -середній нормативний показник телефонної щільності по сектору обслуговування (15-25% від кількості населення в сфері обслуговування).

 - за статистикою становить 25-30% від чисельності міста.

= 3550

=710

Кількість телефонів автоматів:

 (1.5)

 -середній нормативний показник телефонної щільності таксофонів (2-4% від кількості квартирних абонентів).

 =71

Загальна номерна ємність:

 (1.6)

3550+100+710+71=4431

Визначення центру ТЛФ навантаження (місця розміщення АТС):

Для знаходження центру ТЛФ навантаження необхідно використовувати наступний спосіб:

На плані забудови міста із зазначенням ТЛФ кладемо лінійку паралельно, переважно напрямку вулиць (паралельно вулиці Шкільна) і переміщаємо її паралельно самій собі до тих пір, поки вона не розділить загальне число абонентів приблизно на 2 рівні частини. Лінія проведена по лінійці становить вісь Х, поклавши лінійку перпендикулярно і повторивши процес, отримаємо координатну вісь У. Точка перетину осей вказує центр ТЛФ навантаження.

Як видно з плану забудови міста АТС доцільно розмістити на 1-му поверсі будівлі по вул. Виноградна, 14 (АТС-201).

Розробка списку вводів проектованої АТС і картки вводу кабелів у будівлю:

На Україні застосовується шафова система побудови лінійної системи МТМ з виділенням зони прямого живлення.

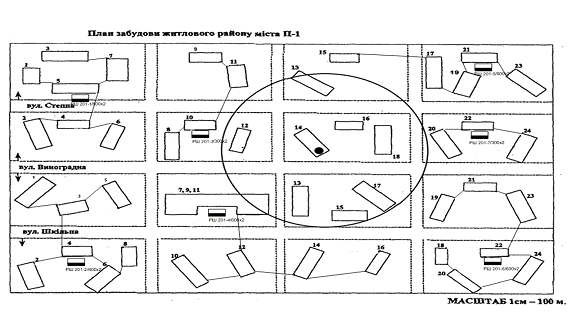

Для виділення зони прямого живлення проводимо коло, радіусом 500м на місцевості або 5см на плані. Всі будівлі, які розміщуються всередині кола, будуть безпосередньо підключені до АТС. Будинки поза цим колом - до АТС через РШ.

На МТМ найбільш активно використовують РШ-1200 або РШ-600. Поза зоною прямого живлення будемо використовувати РШ-1200 або РШ-600.

Складання списку проектованих кабельних вводів:

На плані району розставимо шафи із зазначенням їх номерів, АТС занумеруєм як АТС-201. Після розміщення шаф на плані міста складається список проектованих кабельних вводів АТС-201.

Таблиця1.1.Список проектованих кабельних вводів

Картка вводу (для будівель  )

під’їзд 2 під’їзд

Об’єм робіт:

прокладка кабеля в трубах і каналах проводки ТПП- телефонний; поліетиленова ізоляція, поліетиленова оболонка. Приймаємо відстань між під’їздами - 10 м, між етажами - 3 м.

ТПП 50х2 - 10м

ТПП 30х2 - 10м

ТПП 20х2 - 15м

ТПП 10х2 - 70м

монтаж розгалуджуючих муфт - 3шт.

установка розподільчих коробок - 6шт.

ввід кабеля в будівлю - 2шт.

Картка вводу (для будівель  )

1 під’їзд 2 під’їзд 3 під’їзд 4 під’їзд

Об’єм робіт:

прокладка кабеля в трубах і каналах проводки ТПП- телефонний; поліетиленова ізоляція, поліетиленова оболонка. Приймаємо відстань між під’їздами - 10 м, між етажами - 3 м.

ТПП 100х2 - 5м

ТПП 50х2 - 25м

ТПП 30х2 - 31м

ТПП 20х2 - 10м

ТПП 10х2 - 159м

монтаж розгалуджуючих муфт - 6шт.

установка розподільчих коробок - 11шт.

ввід кабеля в будівлю - 2шт.

Картка вводу (для будівель  )

1 під. 2 під. 3 під. 4 під. 5 під. 6 під. 7 під. 8 під.

Об’єм робіт:

прокладка кабеля в трубах і каналах проводки ТПП- телефонний; поліетиленова ізоляція, поліетиленова оболонка. Приймаємо відстань між під’їздами - 10 м, між етажами - 3 м.

ТПП 50х2 - 5м

ТПП 30х2 - 45м

ТПП 20х2 - 65м

ТПП 10х2 - 142м

монтаж розгалуджуючих муфт - 4шт.

установка розподільчих коробок - 8шт.

ввід кабеля в будівлю - 2шт.

Розраховуємо наведену ємність розподільчої мережі

Підставою для розрахунку ємності розподільної мережі є так звана наведена номерна ємність, яка розраховується:пр= N0+ Nпп+ Nсл (1.7)- загальна номерна ємність;пп - прямі дроти, Nпп = (0,05 ... 0,1) N0;сл - з'єднувальні лінії з комутаційного устаткування (Nсл = 0).пр=4431+0,05×4431+0=4431+221=4652

Підсумки розрахунку наведеної номерної ємності зведені в таблицю1.2, що є підставою для розрахунку проектованої кабельної мережі.

Таблица 1.2.

Для розрахунку ємності розподільчої мережі наведену ємність МТМ ділять на 2 частини:пр1=780*1,15=897 - наведена номерна ємність абонентів зони прямого живлення.пр2=(4652-897)*1,15=4319 - наведена номерна ємність абонентів, що знаходяться поза зоною прямого живлення.

Визначимо обсяг робіт від розподільної мережі АТС-201:

Кількість будинків на плані забудови міста:

  - 21шт.   - 24шт.

Будинкова довжина кабелю:

ТПП 100х2 - 105м; ТПП 20х2 - 635м;

ТПП 50х2 - 770м; ТПП 10х2 - 5161м;

ТПП 30х2 - 936м.

Довжина кабелю розподільчої мережі:

ТПП 100х2 - 2130м; ТПП 50х2 - 3080м; ТПП 10х2 - 5210м.

2. РОЗРОБКА СХЕМИ МАГІСТРАЛЬНОЇ РОЗПОДІЛЬЧОЇ МЕРЕЖІ ТЛФ КАБЕЛЬНОЇ КАНАЛІЗАЦІЇ

Розраховуємо ємність магістральної кабельної мережі АТС-201:

 (2.1)

 (2.2)

γ - коефіцієнт, що враховує проектний запас;пр1- кількість абонентів, які включені в АТС в зоні прямого живлення;пр2- кількість абонентів поза зоною прямого живлення.

М1 =897×1,02=915

М2 =4319×1,02=4406

М = М1 + М2 = 915+4406=5321

Для розподілу загальної ємності магістральної мережі по шафовим районам і зоні прямого живлення складають відомість розподілу магістральних пар.

Таблица 2.1.
