Розраховуємо діаметр жили кабелю для магістральної та розподільної мереж і вибираємо тип кабелю:

ТПП - телефонний; поліетиленова ізоляція , поліетиленова оболонка; екран з алюмінієвої стрічки. Для прокладки у каналізації.

Допустиме кілометричне загасання:

 (2.3)

де l - відстань до самого віддаленого абонента 2,9 км.


Вибираємо dжили = 0,4 мм.

Прилади АТС, вимоги до параметрів абонентської лінії:

Координатна АТС:шлейфа АЛ <1000 Ом

Сємність АЛ <0,5 мкФ

Розраховуємо опір шлейфа і ємність проектованої абонентської лінії (враховуючи, що для кабелів ТПП з діаметром жили 0,4 мм, маємо R=148 Ом/км, С=50 нФ/км):шлейфа АЛ = R * l = 148 * 2,9 = 429,2Ом <1000 Ом

Сємність АЛ = С * l= 50 * 2,9= 145 нФ=0,145 мкФ <0,5 мкФ

Проектована абонентська лінія задовольняє вимогам АТС.

Розподіл на магістральній мережі АТС-201:

Дані для відомості розподілу магістральних пар є основними для розробки схеми магістральної мережі. Вона розробляється на кресленні без масштабу, проте необхідно дотримуватися розташування кабелів, пропорційність довжини і приблизну конфігурацію території обслуговування АТС-201.

Вказуємо на кресленні місце положення РШ і споживачів у зоні прямого живлення; потреба в магістральних парах для кожного РШ і в зоні прямого живлення.

Побудова телефонної кабельної каналізації:

Будівництво кабельної каналізації пов'язано з розкриттям покриття тротуарів, порушенням зелених насаджень, зупинкою транспорту. Тому витрати праці та вартість по відновленню покриттів перевищує вартість ТЛФ каналізації.

Розробляємо схему ТЛФ кабельної каналізації АТС - 201. Ця схема є основним документом, на підставі якого визначається довжина магістральних та розподільчих кабелів.

Ця схема розробляється на підставі відомості розподілу магістральних і розподільних пар, схеми магістральної мережі і плану забудови міста.

Розрахунок ємності каналів ТЛФ кабельної каналізації проводять по формулі:

 (2.4)

де:

Р - необхідна кількість магістральних і розподільних пар на даній ділянці;

К - середня кількість пар, що припадає на 1 канал (оптимальне завантаження каналу).

Розробляється таблиця розрахунку кількості каналів і колодязів магістральної мережі, де: Ст - станційні колодязі; ККС-1-1канал; ККС-3-3-6 каналів; ККС-2-1-2 канали; ККС-4-7-12 каналів.

Таблиця 2.2.

№ ділянки

Довжина кабеля, м

Р

К

Б

Кількість козодязів






Ст

ККС1

ККС2

ККС3

ККС4

1

150

2400

400

6

1

-

-

1

-

2

80

60

60

1

-

1

-

-

-

3

150

2400

400

6

-

-

-

1

-

4

150

300

300

1

-

1

-

-

-

5

150

600

300

2

-

-

1

-

-

6

80

600

300

2

-

-

1

-

-

7

150

1200

300

4

-

-

-

1

-

8

100

1200

300

4

-

-

-

1

-

9

150

600

300

2

-

-

1

-

-

10

150

600

300

2

-

-

1

-

-

11

150

600

300

2

-

-

1

-

-

12

150

600

300

2

-

-

1

-

-

13

150

600

300

 2

-

-

1

-

-

14

150

600

300

2

-

-

1

-

-

15

150

600

300

2

-

-

1

-

-

16

150

600

300

2

-

-

1

-

-

17

150

600

300

2

-

-

1

-

-

18

30

600

300

2

-

-

1

-

-

19

150

300

300

1

-

1

-

-

-

20

80

110

110

1

-

1

-

-

-

21

150

110

110

1

-

1

-

-

-

22

100

60

60

1

-

1

-

-

-

23

20

60

60

1

-

1

-

-

-

24

150

1800

300

5

1

-

-

1

-

25

100

300

300

1

-

1

-

-

-

26

100

110

110

1

-

1

-

-

-

27

60

60

1

-

1

-

-

-

28

150

110

110

1

-

1

-

-

-

29

150

110

110

1

-

1

-

-

-

30

100

110

110

1

-

1

-

-

-

31

150

1600

400

4

-

-

-

1

-

32

150

1600

400

4

-

-

-

1

-

33

150

900

300

3

-

-

-

1

-

34

150

600

300

2

-

-

1

-

-

35

150

600

300

2

-

-

1

-

-

36

100

600

300

2

-

-

1

-

-

37

150

600

300

2

-

-

1

-

-

38

100

600

300

2

-

-

1

-

-

39

150

600

300

2

-

-

1

-

-

40

150

600

300

2

-

-

1

-

-

41

150

600

300

2

-

-

1

-

-

42

150

600

300

2

-

-

1

-

-

43

150

600

300

2

-

-

1

-

-

44

150

300

300

1

-

1

-

-

-

45

100

300

300

1

-

1

-

-

-

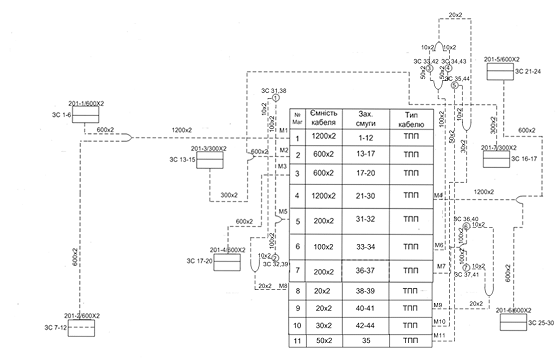

Рис.2.1. Схема магістральної мережі АТС-201

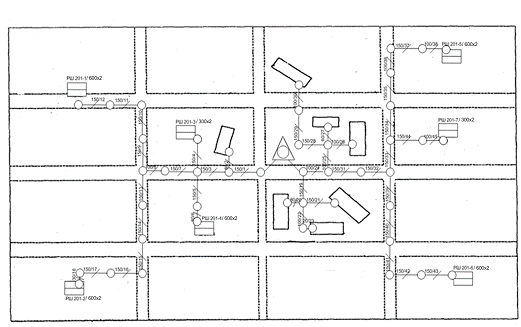

Рис.2.2. Схема телефонної кабельної каналізації АТС-201

3. РОЗРАХУНОК ОСНОВНИХ ТЕХНІКО-ЕКОНОМІЧНИХ ПОКАЗНИКІВ ЛІНІЙНИХ СПОРУД МТМ

Основним документом, на підставі якого здійснюється планування капітальних вкладень в будівництво МТМ, є кошторис.

У кошторисі виділяють 3 розділи будівельно-монтажних робіт:

. Будівництво телефонної каналізації.

. Монтажні роботи магістрального та розподільного кабелю.

. Вартість обладнання.

Для складання кошторису використовуються документи:

Обсяг робіт з розподільчої мережі, магістральної мережі та кабельної каналізації, прокладки та монтажу магістральних і розподільних кабелів;

Укрупнені кошторисні норми на проведення робіт.

Розрахунок цін на будівельні, монтажні роботи та обладнання лінійних споруд електрозв'язку МТМ:

Таблица 3.1.

Найменування робіт або обладнання

Одиниця виміру

Кількість одиниць виміру

Вартість одиниці, грн

Вартість, грн

Підстава

1. Будівельні роботи

Риття траншеї для прокладки телефонної каналізації ємністю до двох каналів з урахуванням вартості земляних робіт і пристроїв колодязів

1км траси

5,9км

8000

47200

<#"804015.files/image043.gif">- витрати в співвідношенні на 1 телефонний номер,

де К - загальні витрати по кошторису (К=1323646грн), а NПР=4652.

КПР==284,5грн.

Ємність АТС-201 = 5000 номерів.

Витрати на лінійно-кабельні споруди при середній довжині абонентської лінії 1,8 км = 79,2грн, а коефіцієнт дорівнює 0,79, отже:

=79,2*0,79=62,57 грн.

ВИСНОВОК

На даному курсовому проектові було проведено проектування лінійної телефонної мережі МТМ.

Проектування здійснювалося наступним чином. Спочатку було визначено основні параметри телефонної мережі житлового району міста, такі як загальну ємність МТМ (сюди входили квартирні абоненти, абоненти підприємств, абоненти сектора обслуговування і телефонні автомати). Було визначено місце розміщення АТС, яке було визначено виходячи з центру телефонного навантаження. Розроблено списки вводів проектованої АТС і картки вводу кабелів у будівлі (трьох типів) та складено списки кабельних вводів. Розраховано ємність проектуючого вводу та визначені обсяги робіт (кількість будинків, довжини та типи кабелів).

Потім було розроблено схему магістральної розподільчої мережі телефонної кабельної каналізації. Щоб розробити схему магістральної розподільчої мережі телефонної кабельної каналізації, було визначено ємність мережі АТС, розраховано діаметри жил і типи кабелів, було визначено, щоб проектована абонентська лінія задовольняла вимогам АТС (для цього було обраховано опір шлейфа і ємність проектованої абонентської лінії). Був розроблений розрахунок кількості каналів і колодязів магістральної мережі. Була розроблена схема магістральної мережі АТС та схема телефонної кабельної каналізації АТС.

На останньому етапі курсового проектування був розроблений кошторис, в якому було обраховано ціни на будівництво телефонної каналізації, монтажні роботи магістрального та розподільного кабелю, вартість обладнання. В кінці курсового проектування було розраховано окупність проектованої міської телефонної мережі.


СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ

телефонний мережа кабельний

1. Ионов А.Д., Попов Б.В. Линии связи: Учебное пособие для ВУЗов.- М.: Радио и связь, 1990. - 168с.

. Дубровский Е.П. Канализационно-кабельные сооружения связи: Учебное пособие. - М.: Высшая школа, 1991. - 320с.

. Смолянский М.Е. Проектирование линейных сооружений ГТС: Учебное пособие для техникумов. - М.: Радио и связь, 1989. - 176 с.
