Курсовая работа (т): Расчёт и конструирование электрической машины

Расчёт и конструирование электрической машины

Курсовая работа

по электрическим машинам

Содержание

1. Исходные данные

. Определение главных размеров электромагнитных нагрузок

. Определение числа пазов статора, числа витков в фазе обмотки статора и расчет зубцовой зоны статора

. Определение числа пазов ротора. Расчет короткозамкнутой обмотки и зубцовой зоны ротора

. Расчет магнитной цепи статора и ротора

. Параметры асинхронного двигателя для номинального режима

. Определение потерь и коэффициента полезного действия

. Расчет рабочих характеристик

. Результаты расчетов

Список использованной литературы

1. Исходные данные

Номинальная мощность Р2= 90 кВт

Исполнение - закрытое обдуваемое

Линейное напряжение питания сети U1 =380 В

Соединение обмотки статора - "треугольник"

Синхронная частота вращения n1 =750 об/мин

Обмотка ротора - короткозамкнутая

Частота питания f1=50Гц

. Определение главных размеров электромагнитных нагрузок

Внутренний диаметр статора непосредственно связан определенными размерными соотношениями, зависящими от числа полюсов, с наружным диаметром статора, в свою очередь определяющим высоту оси вращения, значение которой при проектировании должно быть принято только из стандартных высот, установленных по ГОСТ 13267-73 для серии 4А.

Находим число пар полюсов машины:

 (2.1)

Высоту оси вращения предварительно определяем для заданных значений Р2 и 2р в зависимости от исполнения двигателя и принимаем равной h=100 мм. [1].

В зависимости от оси вращения выбираем наружный диаметр статора  и внутренний диаметр статора  [1].

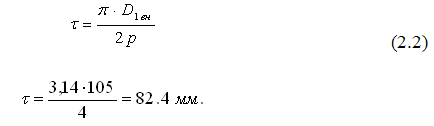

Находим полюсное значение:

Определяем расчетную мощность асинхронного двигателя по заданной номинальной мощности :

где  (большее значение соответствует меньшему числу полюсов).

Предварительные значения коэффициента полезного действия и коэффициента мощности выбираем равным:  [1].

Выбираем предварительные значения электромагнитных нагрузок: линейная токовая нагрузка, магнитная индукция в воздушном зазоре  [2].

Значения коэффициента полюсного перекрытия и коэффициента формы поля предварительно принимаются равными [2]:

Для двухслойных обмоток при полюсности  предварительное значение обмоточного коэффициента принимаем равным:  [2].

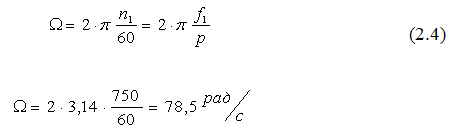

Синхронная угловая скорость вала двигателя:

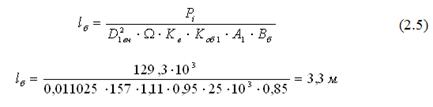

Расчётная длина воздушного зазора:

Правильность выбранных главных размеров и доказываем отношением:

которое находится в заданных пределах для двигателя со степенью защиты IP44 [2].

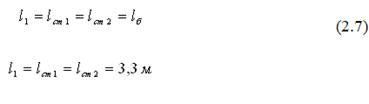

Для расчётов магнитной цепи определяем полную конструктивную длину стали и длину сердечников статора и ротора.

3. Определение числа пазов статора, числа витков в фазе обмотки статора и расчет зубцовой зоны статора

Число витков фазы обмотки должно быть таким, чтобы линейная нагрузка и индукция в воздушном зазоре как можно ближе совпадали с их значениями, принятыми предварительно при определении главных размеров, а число пазов статора обеспечивало достаточно равномерное распределение катушек обмотки.

Тип обмотки и формы пазов статора выбираются следующими: обмотка статора - однослойная всыпная, пазы статора - трапецеидальные, магнитная индукция при исполнении двигателя со степенью защиты IP44:

Предварительное значение зубцового деления для h=100 мм, выбираем равным t1=0,01 м [2].

Число пазов статора:

выбираем ближайшее стандартное пазов  [2]

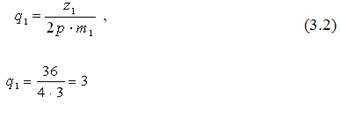

Число пазов на полюс и фазу:

где  число фаз статора

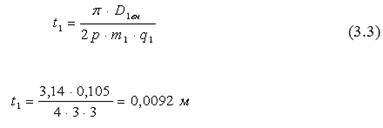

Окончательное значение зубцового деления:

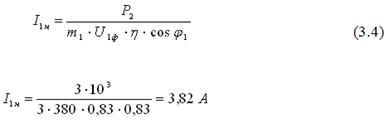

Номинальный фазный ток обмотки статора:

Число эффективных проводников на паз:

где  число параллельных ветвей

округляем до ближайшего целого

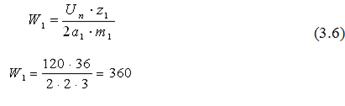

Число витков в фазе обмотки статора:

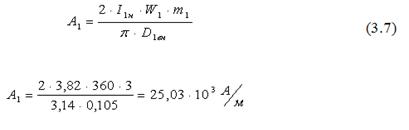

Окончательное значение линейной нагрузки:

Плотность тока в обмотке статора (предварительно):

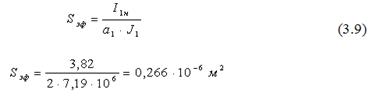

Сечение эффективного проводника (предварительно):

Подбираем сечение элементарного проводника  и диаметр  [3].

Окончательное значение плотности тока в обмотке статора:

где  число элементарных проводников

В двигателях серии 4А с высотой оси h=100 мм принимаем систему изоляции класса нагревостойкости - В [2].

По допустимому значению магнитной индукции в зубце статора определяем ширину зубцов:

где  коэффициент заполнения сталью магнитопровода статора и ротора:

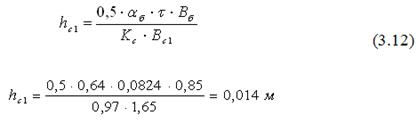

Высота спинки статора:

Высота зуба:

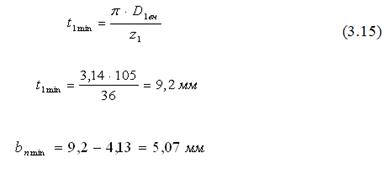

Наименьшая ширина трапецеидального паза в штампе:

где минимальное значение зубчатого деления:

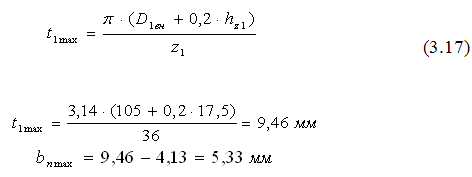

Наибольшая ширина паза в штампе:

где максимальное значение зубчатого деления:

Среднее значение ширины паза:

Ширину шлица, высоту шлица и угол выбираем следующими:

Высота клиновой части паза при

Площадь поперечного сечения паза в штампе:

где высота паза:

Размеры паза в свету определяются с учётом припусков на шихтовку и сборку сердечников  и

где

Площадь поперечного сечения паза, занятая обмоткой:

Площадь поперечного сечения корпусной изоляции:

где  односторонняя толщина корпусной изоляции

При однослойной обмотке площадь прокладок в пазу:

Коэффициент заполнения паза:

где

Одним из важнейших параметров обмотки статора является обмоточный коэффициент, который для основной группы гармоник ЭДС обмотки статора равен:

где  коэффициент укорочения, учитывающий уменьшение ЭДС, обусловленное укорочением шага обмотки:

где  и

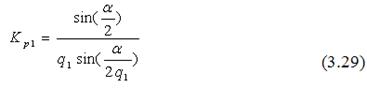

 коэффициент распределения, учитывающий уменьшение ЭДС, обусловленное распределением обмотки в пазах:

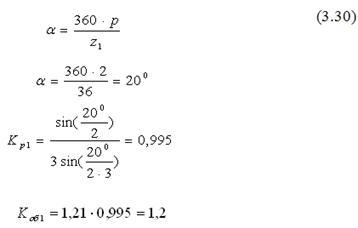

где зубцовый угол:

Магнитная индукция в воздушном зазоре (уточнённая):

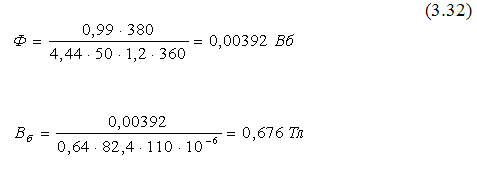

где магнитный поток:

Воздушный зазор для двигателей мощностью  при

Размеры катушек статора.

среднее зубцовое деление:

средняя длина катушки:

где  среднее значение шага обмотки статора в зубцовых делениях

электромагнитный двигатель статор ротор

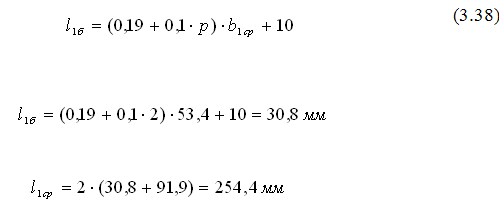

средняя длина лобовой части катушки:

средняя длина витка обмотки статора:

где длина лобовой части обмотки при h=100 мм:

. Определение числа пазов ротора. Расчет короткозамкнутой обмотки и зубцовой зоны ротора

В двигателе при и   [3].

При исполнении двигателя по способу защиты IP44 при h=100 мм, 2p=4 определяем рекомендуемые значения магнитной индукции:

Ширина зубца ротора:

где зубцовое деление определяем по наружному диаметру ротора:

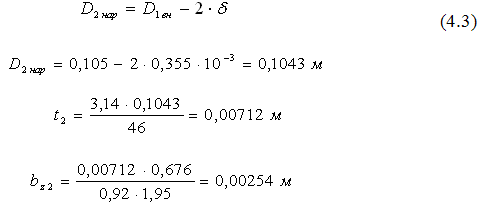

наружный диаметр ротора:

Длина ротора принимается равной длине статора:

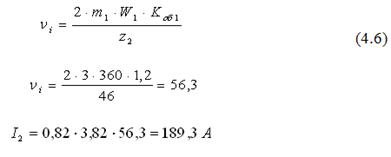

Ток в стержне ротора:

где  коэффициент, учитывающий влияние тока намагничивания от сопротивления обмоток

 коэффициент приведения токов:

Площадь поперечного сечения стержня:

где  плотность тока в стержнях ротора машин закрытого обдуваемого исполнения при заливке пазов алюминием, выбираем равной -

В асинхронных двигателях с короткозамкнутым роторам серии 4А с высотой оси h=100 мм - пазы имеют узкую прорезь:
