Высота перемычки над зазором в двигателях с 2р=4 выполняют равной

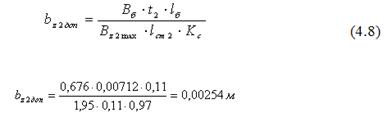

Допустимая ширина зуба:
Размеры паза.

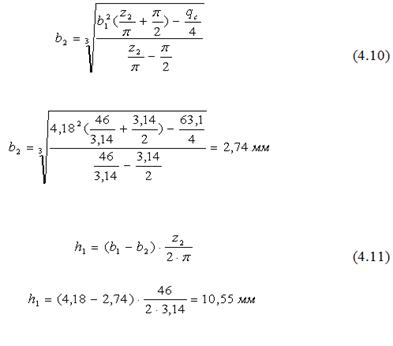

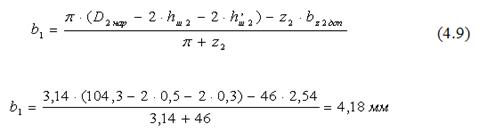

Диаметр в верхней части паза:
Диаметр в нижней части паза:

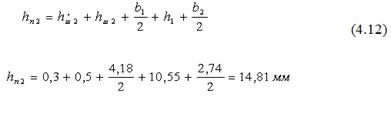

Полная высота паза:

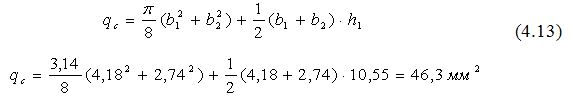

Сечение стержня:

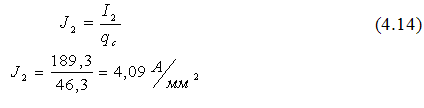

Плотность тока в стержне:

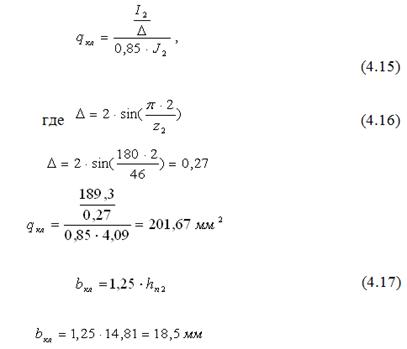

Размеры коротко замыкающего кольца литой клетки ротора определяются выражениями:
площадь поперечного сечения:
. Расчет магнитной цепи статора и ротора
Магнитная цепь четырех полюсной машины состоит из пяти последовательно
соединённых участков: воздушного зазора
, зубцовых слоёв статора и ротора,
спинки статора
. МДС обмотки статора на пару полюсов определяется как сумма
магнитных напряжений всех перечисленных участков магнитной цепи:
где
МДС воздушного зазора;
МДС зубцовой зоны статора;
МДС зубцовой зоны ротора;
МДС ярм статора и ротора.
Магнитная индукция в зубце статора:

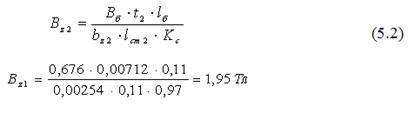

Магнитная индукция в зубце ротора:

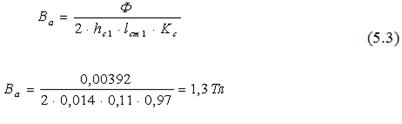

Магнитная индукция ярма статора:
Магнитная индукция ярма статора:

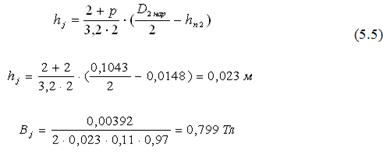

Расчётная высота ярма ротора при посадке сердечника непосредственно на
вал в двигателях с
Магнитное напряжение воздушного зазора:
где коэффициент воздушного зазора:
коэффициент воздушного зазора статора:

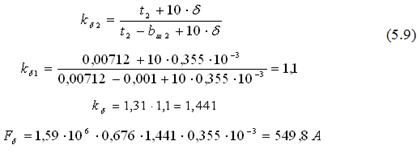

коэффициент воздушного зазора ротора:
Магнитное напряжение зубцовых зон статора:
где расчётная высота зубца статора:
Значение напряжённости поля в зубцах находим в соответствии с индукцией
по кривой намагничивания для зубцов
марки стали - 2013 [3].

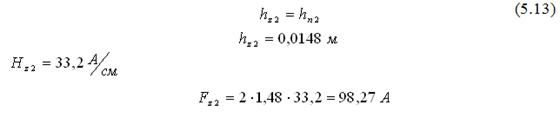

Магнитное напряжение зубцовой зоны ротора:
где
расчётная высота зубца ротора:
Коэффициент насыщения зубцовой зоны:
Выбранные значения размерных соотношений и обмоточных данных машины являются правильными.
Магнитное напряжение ярма статора:

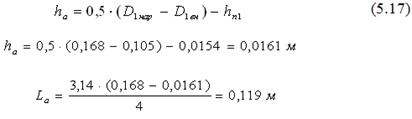

где длина средней магнитной линии ярма статора:
высота ярма статора:
Значение напряжённости поля в спинке асинхронных двигателей находим в
соответствии с индукцией по кривой намагничивания для спинки марки стали -
2013.

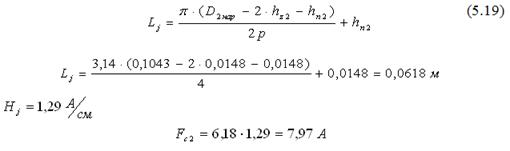

Магнитное напряжение ярма ротора:
где длина средней магнитной линии потока в ярме ротора для двигателей
Магнитное напряжение на пару полюсов:

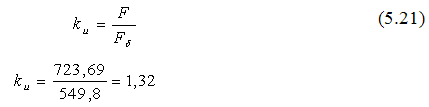

Коэффициент насыщения магнитной индукции:

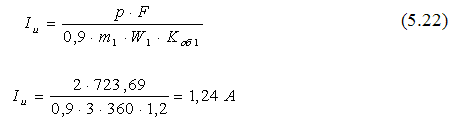

Намагничивающий ток:

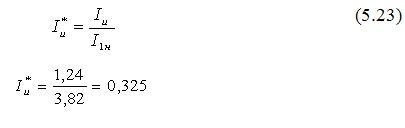

Относительное значение намагничивающего тока:
. Параметры асинхронного двигателя для номинального режима
Активное сопротивление фазы обмотки статора, приведённое к расчётной
рабочей температуре:
где
удельное электрическое сопротивление меди при температуре
750 С [4]
где
коэффициент катушки статора при изолированных лентой лобовых
частей.
длина вылета прямолинейной части катушек

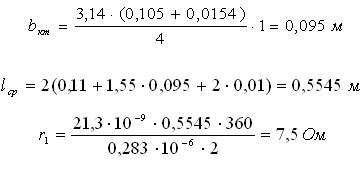

Средняя длина катушки:
где относительное укорочение обмотки статора

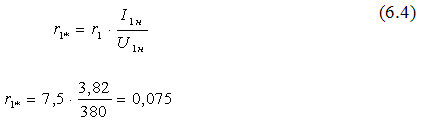

Относительное значение активного сопротивления:
Активное сопротивление фазы обмотки ротора:
где сопротивление стержня:
- удельное электрическое сопротивление литого алюминия при
температуре 750С.
полная длина стержня
сопротивление участка, замыкающего кольца между двумя
замыкающими стержнями:

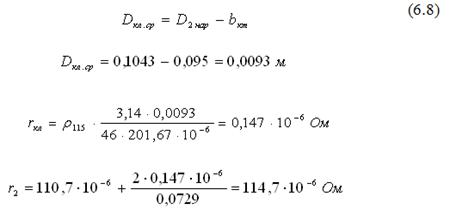

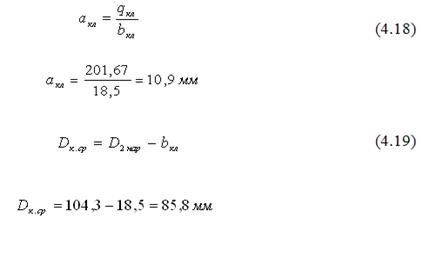

Средний диаметр замыкающих колец:

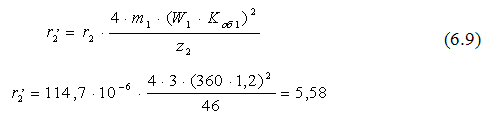

Приведённое активное сопротивление ротора
к числу витков обмотки статора:

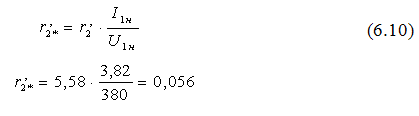

Относительное значение:

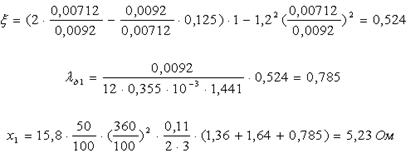

Индуктивное сопротивление фазы обмотки статора:

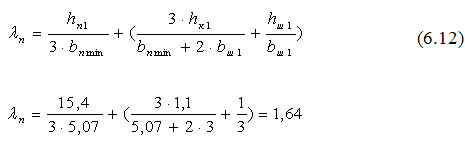

где коэффициент магнитной проводимости пазового рассеяния фазных обмоток
для однослойной обмотки [4].

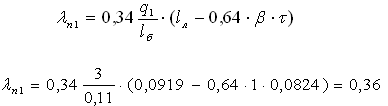

коэффициент магнитной проводимости лобового рассеяния:

при открытых пазах статора и отсутствии скоса пазов статора или ротора:
где

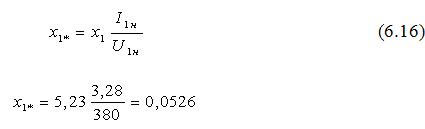

Относительное значение индуктивного сопротивления:

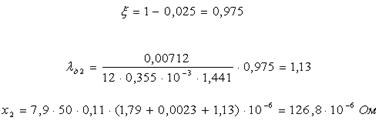

Индуктивное сопротивление фазы обмотки ротора:

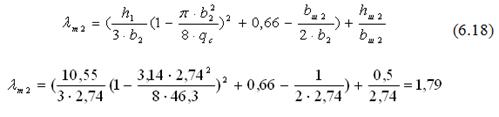

коэффициент магнитной проводимости пазового рассеяния короткозамкнутых
обмоток [4].

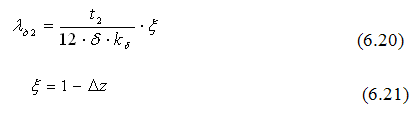

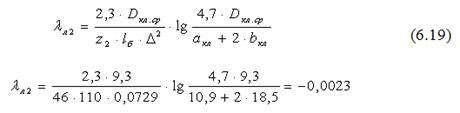

коэффициент магнитной проводимости лобового рассеяния:
коэффициент магнитной проводимости:
где

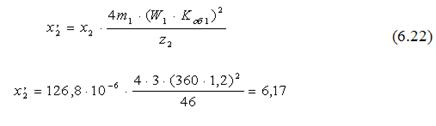

Приведённое к числу витков статора:

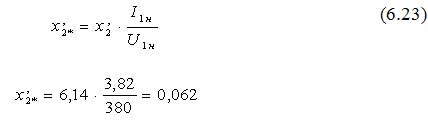

Относительное значение индуктивного сопротивления:
7. Определение потерь и коэффициента полезного действия
Потери в асинхронной машине подразделяются на потери в стали, электрические, механические и добавочные потери.
Основные потери в стали:
где
потери в стали спинки статора:
удельные потери в стали [4].
масса стали спинки статора:
удельная масса стали
потери в стали зубцов статора:

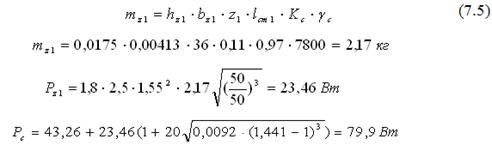

масса стали зубцов статора:
Механические потери:
при
и
Добавочные потери асинхронного двигателя принимаются равными 0,5%
потребляемой мощности:
Суммарные потери в двигателе:

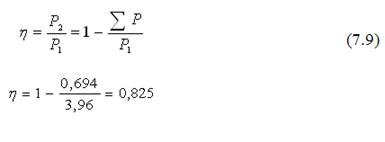

Коэффициент полезного действия:
. Расчет рабочих характеристик

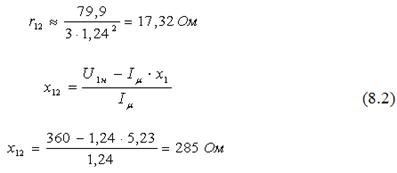

Сопротивление схемы замещения:
где

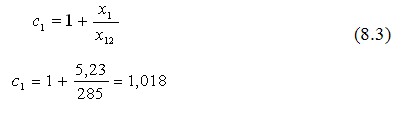

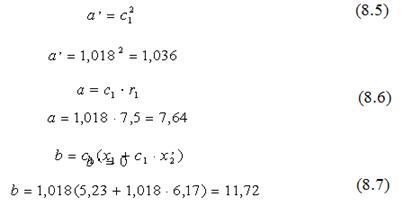

Коэффициент схемы замещения:

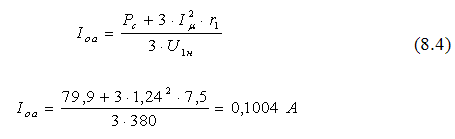

Активная составляющая тока холостого хода:
Определяем расчётные величины, для построения характеристики:
Для расчёта рабочих характеристик задаём скольжение от 0,005; 0,015;
0,035; 0,045;
. Результаты расчетов
|
№ п/п |
Расчётная формула |
Ед. изм. |
Скольжение |
|||||
|
|
|
|
0,005 |
0,015 |
0,035 |
0,045 |
0,056 |
0,065 |
|
1 |
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
|
11 |
|
|
|
|
|
|
|
|
|
12 |
|
|
|
|
|
|
|
|
|
13 |
|
|
|
|
|
|
|
|
|
14 |
|
|
|
|
|
|
|
|
|
15 |
|
|
|
|
|
|
|
|
|
16 |
|
|
|
|
|
|
|
|
|
17 |
|
|
|
|
|
|
|
|
|
18 |
|
|
|
|
|
|
|
|
|
19 |
|
|
|
|
|
|
|
|
|
20 |
|
|
|
|
|
|
|
|
