Расчеты проектирования станочного приспособления»
Деталь: «Колесо рабочее» ДБ-1448.02
Годовая
партия:50000
Содержание
Введение
. Описание детали
. Технические требования
. Выбор операции для проектирования приспособления
. Выбор баз
. Составление операционного эскиза
. Проверка условий возможности перемещения заготовки по 6-ти степеням свободы
. Расчет погрешности базирования
. Таблица расчетных данных режимов резания по выбранной операции
. Схема зажимного приспособления. Описание устройства и принципа работы приспособления
. Расчет усилия зажима заготовки
. Расчет основных параметров зажимного приспособления
. Расчет на прочность деталей зажимного приспособления
Литература
Введение
Большое значение в совершенствовании производства машин имеет технологическая оснастка и особенно её наиболее сложная , трудоёмкая и ответственная часть приспособления для технологического оборудования станочные приспособления.
Приспособлениями в машиностроении называются вспомогательные устройства используемые для выполнения операции механической обработкой, сборкой и контроля, современные механические цеха располагают большим количеством приспособлений.
В крупно серийном и массовом производствах на каждую обрабатываемую деталь приходится в среднем десять приспособлений.
Одних только специальных приспособлений в машиностроении насчитывается свыше пятнадцати миллионов штук заготовок на изготовление и приобретение и приспособлений достигает15-20%то стоимости оборудования.
Значительную долю (80-90% )общего парка приспособлений составляют станочные приспособления, применяемые для установки и закрепления обрабатываемых заготовок.
Сложность построения технологических процессов в машиностроении обуславливает большое разнообразие конструкции приспособлений и высокий уровень предъявляемых к ним требованиям.
Использование приспособлений способствует: повышение производительности и точности обработки, сборки и контроля; облегчению условий труда рабочих строгой регламентации длительности выполняемых операций, расширению технологических возможностей оборудования; повышению безопасности работы и исключению аварий при использовании приспособлений снижается потребная классификация рабочих.
Повышение производительности достигается путем
устранения разметки заготовок, сокращения вспомогательного времени на их
установку и снятия, применения много инструментальной и много местной
обработки, а также повышения режимов резания в результате увеличения жёсткости
технологической системы (станок-приспособление - инструмент) В данном проекте я
проектирую приспособление для установки и зажима детали «Колесо рабочее»,
«масса детали 1.15», «годовой выпуск 100000».
1. Описание детали
Деталь полумуфты имеет наибольший диаметр Ш 170мм на котором расположены 3 конических кулачка, шириной 17мм и 65мм цилиндр Ш78мм имеющий длину L=49мм. Масса=5,6 кг. Общая длина детали L=99мм
Деталь имеет ступенчатое отверстие Ш55мм и диаметром Ш40,5 длиной L=56мм, в котором нарезаны 21 шлиц модулем м=2 б=30
Шероховатость поверхностей отверстие диаметром Ш74мм стороны кулачков, дно кулачков, вершины и впадины шлиц, отверстие Ш55мм должны соответствовать шероховатости Ra=3,2мкм
Стенки шлиц должны соответствовать шероховатости Ra=1.6 мкм остальные поверхности должны соответствовать Ra=6,3мкм
Неуказанные предельные отклонения по h14?H14
УТ14/2.
Закалка 48…52HRc
Радиальное биение 170мм не более 0,05мм. Торцевые биение цилиндра Ш78мм относительно поверхности Б на более 0,05мм. Радиальное биение кулачков относительно поверхности Б на более 0,05мм
Материал детали: Деталь Полумуфта г/наоса H5 маслостанции бурового станка Сбш-250 изготовлена из материала СТАЛЬ 45 Гост-1050-88
Сталь- Сплав железа с углеродом где углерода до 2,14% .Сталь 45 углеродистая конструкционная качественная сталь где углерода 0,45%
. Технические требования
колесо зажим приспособление заготовка
Марка стали: Сталь 45
Заменитель: 40Х,50, 50Г2
Классификация: сталь конструкционная углеродистая качественная
Применение: вал-шестерни, коленчатые и распределительные валы, шестерни, шпиндели, бандажи цилиндры, кулачки и другие.
Химический состав в % стали 45
С=0,42-0,5
Si=0,17-0,37
Mn=0,5-0,8
Ni=до 0,3
S=до 0,04
P=До 0,035
Cr=до 0,25
Cu=до 0,3
|
Термообработка |
Сечение мм. |
д0.2 |
уВ |
д |
ц |
|
HB Не более |
|||||||||||||||||||||||||||
|
|
|
МПа |
% |
KCU Дж\см2 |
|
|||||||||||||||||||||||||||||
|
|
|
Не менее |
|
|||||||||||||||||||||||||||||||
|
Нормализация |
100-300 |
245 |
470 |
19 |
42 |
39 |
143-179 Механические свойства поковок (Гост 8479-70)
3. Выбор операции для проектирования
приспособление
С целью дальнейшего проектирования зажимного устройства, выбрал операцию по фрезерованию трёх кулачков на вертикально фрезерном станке, концевой фрезой Ш 30мм. С обеспечением размеров L=65мм 17мм 54мм и 59° Данную операцию я предлагаю выполнить на вертикально-фрезерном станке модели 6Р11. Технические характеристики станка вертикально-фрезерного 6Р11: . Размеры рабочей поверхности стола (длина х ширина), мм 1000 х 250 . Число Т-образных пазов 3 . Наибольшее продольное перемещение стола, мм 630 . Наибольшее поперечное перемещение стола, мм 200 . Наибольшее вертикальное перемещение стола, мм 360 . Расстояние от торца шпинделя до рабочей поверхности стола, мм 50 - 410 . Пределы частот вращения шпинделя, мин -1 40 - 2000 . Ускоренное продольное перемещение стола, мм/мин 4000 . Ускоренное поперечное перемещение стола, мм/мин 4000 . Ускоренное вертикальное перемещение стола, мм/мин 1 330 . Конус шпинделя 50 . Двигатель привода главного движения: - мощность, кВт 5,5 - частота вращения, об/мин 1460 . Всего двигателей, шт. 3 . Габаритные размеры станка, мм (длина х ширина х высота) 1480 х 1990 х 1970 . Масса станка, кг 2360
4. Выбор баз
1,2 -установочная (А) ,5-опорная (Б) ,6- направляющая (С)
. Составление операционного эскиза
6. Проверка условий возможности перемещения заготовки по 6-ти степеням свободы
7. Расчет погрешности базирования
Заготовку устанавливаем ш 78 мм наружной
цилиндрической поверхностью в самоцентрирующие призмы при обработке трёх
кулачков.
ед=0 [Pз=Q] . Таблица расчетных данных режимов
резания по выбранной операции
Переход 1 фрезеровать три кулачка глубина 25мм. . Определяем глубину резания Общая глубина резания t=5мм. Число проходов i=3 . Определяем подачу.
Выбираем фрезу диаметром D=30мм, L=150мм, e=20мм, z=4, Конус Морзе №4. . Определяем скорость резания.
. Определяем чистоту вращения
n= по паспорту . Определяем фактическую скорость резания.
. Определяем силу резанья.
w=-0.13 Cp=12.5=0.85 [2,T8,Стр152]=0.75=1 q=0.73
. Определяем крутящий момент.
. Определяем мощность резания.
. Определяем достаточно ли мощность на шпинделе.
з =0,8
.21<8,8 - обработка возможна

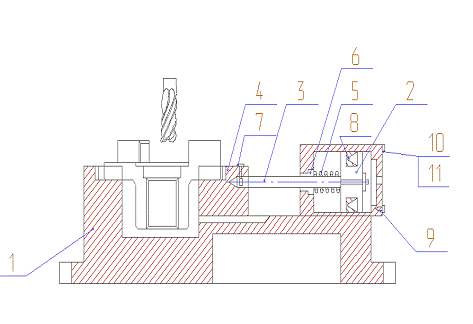

9. Схема зажимного приспособления. Описание устройства и принципа работы приспособления
-Корпус -Поршень -Шток -Подвижная призма -Возвратная пружина -Бронзавая втулка -Стопарный винт -Манжета -Прокладка ,11- болт, шайба Назначение зажимного приспособления: Специально зажимное пневматическое приспособление разработано для выполнения фрезерной операции по фрезерованию 3-х кулачков детали «Полумуфта г/насоса H-5 маслостанции бурового станкаСБШ-250» Приспособление обеспечивает автоматизированный зажим заготовки в приспособление с применением пневмоцилиндра, автоматическое ориентирование детали относительно фрезы, а также автоматическое ориентирование детали по плоскостям квадрата через 120 градусов и исключает операцию предварительной разметки для фрезерования, что значительно снижает машинное время выполнения указанной операции по фрезерованию 3-х кулачков по требуемым размерам. Описание приспособления: Приспособление представляет собой зажимной пневмоцилиндрический механизм состоящий из корпуса (1),поршень(2),шток(3),подвижная призма(4),возвратная пружина(5),бронзовая втулка(6),стопорный винт(7),манжета(8),прокладка(9),болт, шайба(10,11). Принцип работы приспособления состоит из: . Установка заготовки: Деталь устанавливается на призмы приспособления. . Зажима заготовки: Сжатый воздух из магистрали подаётся в поршневую полость штока, поршень (2) вместе со штоком (3) смещается в лево и подвижная призма (4) смещает заготовку к неподвижной призме (3), осуществляет зажим заготовки по диаметру 78мм. . Разжима заготовки: Давление сжатого воздуха в поршневой камере
сбрасывается до атмосферного, возвратная пружина (5) сжимается и перемещает
поршень (2) и шток (3) вместе с подвижной призмой (5) в право, таким образом
происходит разжим заготовки.
10. Расчёт усилия зажима заготовки
Pз=2KM/[D(f1+f2)
:sin0,52]
где K - коэффициент запаса M - момент силы резания f= 0.3 - коэффициент трения л=90° sin=0,707
K=
K=1,5*1,2*1,4*1*1*1*1,5=3,78 Pз= 11. Расчёт основных параметров
зажимного приспособления
Расчёт усилия на штоке: Согласно выбранной схеме, усилия зажима
заготовки в приспособление совпадает с направлением усилием штока
пневмоцилиндра:
Q=Pз=248,
26848 Н
Расчёт параметров поршня:
D= q=10кг - усилие пружины p=6 кес/ ȵ=0,9- КПД пневмоцилиндр D= Полученный диаметр поршня округляем до ближайшего стандартного в большую сторону; принимаем Диаметр поршня-D=80мм Диаметр штока d=25мм, размер резьбового отверстия для сж. воздуха -М16х1,5 . Расчёт на прочность зажимного
приспособления
Расчёт хвостовика штока на растяжение.
K=3 - коэффициент запаса
d= Получаем d=1,89мм
в соответствии с диаметром штока Список литературы
1. А.Г. Касилова т.1 «Справочник технолога машиностроителя» Москва «Машиностроение» 1985г. . А.Г. Касилова т.2 «Справочник технолога машиностроителя» Москва «Машиностроение» 1985г. . Б.Н. Вардашкина т.1 «Станочные приспособления» Москва «Машиностроение» 1984г. . Б.Н. Вардашкина т.2 «Станочные приспособления» Москва «Машиностроение» 1984г. . А.К. Горошкин «Приспособление для металлорежущих станков» Москва «Машиностроение» 1979г. . Ю.С. Степанов «Технологическая оснастка» Москва 2010г. . С.А. Зайцев «Метрология, стандартизация и сертификация в машиностроении» Москва «Академия» 2011г. . И.И. Устюгов « Детали машин» Москва «Высшая школа» 1981г. | |||||||||||||||||||||||||||
