Материал: Разработка GSM-сигнализации

Основными методами главного окна является метод который при нажатии на кнопу (или через выбор пункта меню) сохраняет данные в файловый поток используя сериализацию, метод открытия сохраненного бинарного файла, метод записи данных в СOM порт.

При работе с COM портом используется класс SerialPort пространства имен System. IO. Port. Технология записи в порт следующая:

1)      Создаем символьный поток работающий с unicod символами в файле Dan. txtf = new StreamWriter ("Dan. txt");

2)      Вызываем метод WriteDanToFile () в котором записываем все данные в настроенных каналов построчно (записываем в файл Dan. txt):Иванов

……

3)      В цикле построчно считываем каждую строку, конвертируем при необходимости значения в кодировку ASC2 и отправляем данные в порт

while ( (s = f. ReadLine ())! = null)

{[] bt=new byte [s. Length];( (s [0]! = 'H') && (s [0]! = 'M'))

{(int i = 0; i < s. Length; i++)[i] = Convert. ToByte (s [i]);

}= ascii. GetBytes (s);. Write (bt, 0, bt. Length);

}

Основной недостаток данного метода заключается в том, что при необходимости записи числа 10 в строку в формате ACS2 он кодируется как окончание строки и при этом все данные после цифры 10 начинаются с новой строки, что вызывает сбой при записи в микроконтроллер. Выход из этой ситуации кодировать число 10 например символом *, это должно учитываться при записи данных структуры в микроконтроллере.

Заключение

В процессе создания GSM сигнализации для микроконтроллера написаны базовые функции работы с шлейфами сигнализации, функции отправки SMS сообщений, функции работы с входами, выходами. Также создано приложение под Windows7 для настройки и конфигурирования сигнализации. На стадии разработки программного обеспечения, из за большого количества входных и выходных цепей использованы дополнительные электронные компоненты - мультиплексоры. Добавление любого вспомогательного компонента увеличивает сложность разработки и написания приложений и время на их создание. Кроме того большое количество входных цепей, а в нашей сигнализации только 16 шлефов для подключения датчиков, больше необходимо в каких либо промышленных устройствах, а не бытовых. Более того необходимо учитывать экономическую составляющую и "необходимость" прибора у потребителя. На сегодняшний момент рынок богат на выбор подобными устройствами с разной комплектацией и сравнительно доступными по цене. Также в разработке устройств большую роль играет отладка прибора, с опробованием всех возможных режимов, имитацией всех возможных внештатных ситуаций. Данные отладочные работы проводились в ограниченном объеме.

Данная выпускная работа и файлы проекта могут оказать помощь при разработке подобной сигнализации для частного, ”домашнего” использования.

Список литературы

1.       Datasheet // #"804202.files/image010.jpg">

Рис 1.1 Общий вид формы главного окна приложения

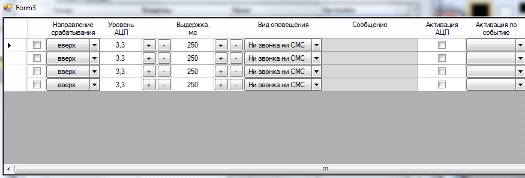

Рис 1.2 Общий вид дочернего окна формы настройки канала

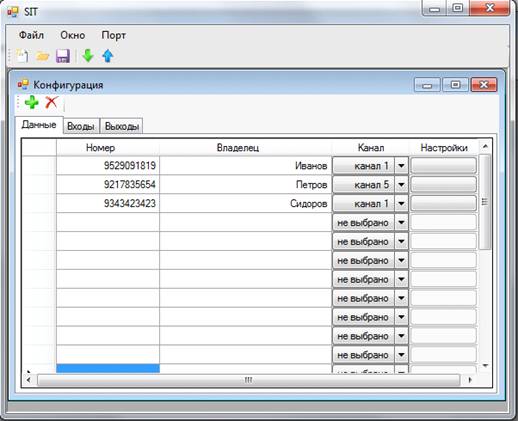

Рис. 1.3 Внешний вид приложения

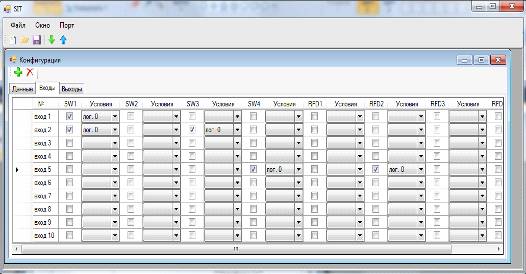

Рис. 1.4 Настройка входов приложения
