Дипломная (вкр): Разработка электронных часов с использованием микроконтроллера

Вид работы

Разряд

Время выполнения, ч

Часовая тарифная ставка, руб/ч

З/п, руб.

Монтаж

2

2

29

58

Сборка

2

2

31

62

Регулировка

2

1

31

31

Итого:

151

Затраты на оплату работ сторонним организациям не производились поэтому коэффициент Кс равен нулю.

Накладные расходы (Кн) на разработку берутся в размере 45 % от основной заработной платы разработчиков аппаратных средств для покрытия административно-хозяйственныхи других, не предусмотренных расходов

Кн =руб. (4)

Общая величина капитальных вложений

Полная себестоимость изделия, изготовленного в единичном экземпляре в лабораторных условиях, представляет собой сумму всех производственных затрат, зарплаты и всех видов отчислений.

Расходы на производство по статьям затрат сведены в таблице 4.

Таблица 4. Капитальные вложения

Таким образом затраты на изготовления устройства составили примерно 1072.33руб.

.5 Расчёт на проектирование и внедрение продукта

Экономическая эффективность - результативность экономической системы, выражающаяся в отношении полезных конечных результатов ее функционирования к затраченным ресурсам. Складывается как интегральный показатель эффективности на разных уровнях экономической системы и является итоговой характеристикой функционирования национальной экономики.

Годовой экономический эффект рассчитывают по формуле (5):

Эс=Этр-Ен*Кн-Сфэ, (5)

где Эс - годовой экономический эффект;

Этр - годовая экономия от применения внедрения задачи;

Ен - нормативный коэффициент экономической эффективности (Ен=0,15);

Кн - единовременные затраты связанные с внедрением задачи равны стоимости затраты на реализацию + зарплата рабочему-монтажнику.

Коэффициент доходности от внедрения программного средства вычисляется по формуле (6):

Ерс = Эс/Кн,  (6)

внедрение программного обеспечения экономически эффективно, так как Ерс>Ен.

Исходя из всех вычислений ясно, что внедрение и использование данного программного средства является целесообразным с экономической точки зрения.

3. ОХРАНА ТРУДА.ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАЗРАБОТКЕ ЭЛЕКТРОНЕНЫХ УСТРОЙСТВ

.1 Потенциально опасные и вредные производственные факторы

Важным моментом в комплексе мероприятий направленных на совершенствование условий труда являются мероприятия по охране труда. Этим вопросам с каждым годом уделяется все большее внимание, т.к. забота о здоровье человека стала не только делом государственной важности, но и элементом конкуренции работодателей в вопросе привлечения кадров. Для успешного воплощения в жизнь всех мероприятий по охране труда необходимы знания в области физиологии труда, которые позволяют правильно организовать процесс трудовой деятельности человека.

В данном разделе дипломной работы освещаются основные вопросы техники безопасности и экологии труда. В качестве примера оптимального рабочего места программиста приводится анализ характеристик помещения и расчет искусственного освещения.

Имеющийся в настоящее время комплекс разработанных организационных мероприятий и технических средств защиты, накопленный опыт работы ряда вычислительных центров (далее ВЦ) показывает, что имеется возможность добиться значительно больших успехов в деле устранения воздействия на работающих опасных и вредных производственных факторов.

Опасным называется производственный фактор, воздействие которого на работающего человека в определенных условиях приводит к травме или другому внезапному резкому ухудшению здоровья. Если же производственный фактор приводит к заболеванию или снижению трудоспособности, то его считают вредным. В зависимости от уровня и продолжительности воздействия вредный производственный фактор может стать опасным. Опасные и вредные производственные факторы подразделяются на четыре группы: физические, химические, биологические и психофизические.

Состояние условий труда работников ВЦ и его безопасности, на сегодняшний день, еще не удовлетворяют современным требованиям. Работники ВЦ сталкиваются с воздействием таких физически опасных и вредных производственных факторов, как повышенный уровень шума, повышенная температура внешней среды, отсутствие или недостаточная освещенность рабочей зоны, электрический ток, статическое электричество и другие.

Многие сотрудники ВЦ связаны с воздействием таких психофизических факторов, как умственное перенапряжение, перенапряжение зрительных и слуховых анализаторов, монотонность труда, эмоциональные перегрузки. Воздействие указанных неблагоприятных факторов приводит к снижению работоспособности, вызванное развивающимся утомлением. Появление и развитие утомления связано с изменениями, возникающими во время работы в центральной нервной системе, с тормозными процессами в коре головного мозга.

Медицинские обследования работников ВЦ показали, что помимо снижения производительности труда высокие уровни шума приводят к ухудшению слуха. Длительное нахождение человека в зоне комбинированного воздействия различных неблагоприятных факторов может привести к профессиональному заболеванию. Анализ травматизма среди работников ВЦ показывает, что в основном несчастные случаи происходят от воздействия физически опасных производственных факторов при выполнении сотрудниками несвойственных им работ.

3.2 Описание рабочего места программиста

Проектирование рабочих мест, снабженных видеотерминалами, относится к числу важных проблем эргономического проектирования в области вычислительной техники[1].

Рабочее место и взаимное расположение всех его элементов должно соответствовать антропометрическим, физическим и психологическим требованиям. Большое значение имеет также характер работы. В частности, при организации рабочего места программиста должны быть соблюдены следующие основные условия: оптимальное размещение оборудования, входящего в состав рабочего места и достаточное рабочее пространство, позволяющее осуществлять все необходимые движения и перемещения.

Эргономическими аспектами проектирования видеотерминальных рабочих мест, в частности, являются: высота рабочей поверхности, размеры пространства для ног, требования к расположению документов на рабочем месте (наличие и размеры подставки для документов, возможность различного размещения документов, расстояние от глаз пользователя до экрана, документа, клавиатуры и т.д.), характеристики рабочего кресла, требования к поверхности рабочего стола, регулируемость элементов рабочего места.

Главными элементами рабочего места программиста являются стол и кресло. Основным рабочим положением является положение сидя.

Рабочая поза сидя вызывает минимальное утомление программиста. Рациональная планировка рабочего места предусматривает четкий порядок и постоянство размещения предметов, средств труда и документации. То, что требуется для выполнения работ чаще, расположено в зоне легкой досягаемости рабочего пространства.

Моторное поле - пространство рабочего места, в котором могут осуществляться двигательные действия человека.

Максимальная зона досягаемости рук - это часть моторного поля рабочего места, ограниченного дугами, описываемыми максимально вытянутыми руками при движении их в плечевом суставе.

Оптимальная зона - часть моторного поля рабочего места, ограниченного дугами, описываемыми предплечьями при движении в локтевых суставах с опорой в точке локтя и с относительно неподвижным плечом.

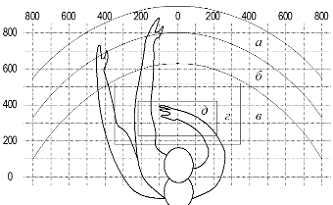

Рисунок. Зоны досягаемости рук в горизонтальной плоскости

Большое значение придается характеристикам рабочего кресла. Так, рекомендуемая высота сиденья над уровнем пола находится в пределах 420-550мм. Поверхность сиденья мягкая, передний край закругленный, а угол наклона спинки - регулируемый.

Необходимо предусматривать при проектировании возможность различного размещения документов: сбоку от видеотерминала, между монитором и клавиатурой и т.п. Кроме того, в случаях, когда видеотерминал имеет низкое качество изображения, например, заметны мелькания, расстояние от глаз до экрана делают больше (около 700мм), чем расстояние от глаза до документа (300-450мм). Вообще при высоком качестве изображения на видеотерминале расстояние от глаз пользователя до экрана, документа и клавиатуры может быть равным.

Положение экрана определяется:

расстоянием считывания (0,6…0,7м);

углом считывания, направлением взгляда на 20° ниже горизонтали к центру экрана, причем экран перпендикулярен этому направлению.

Должна также предусматриваться возможность регулирования экрана:

по высоте + 3 см;

по наклону от - 10до + 20 относительно вертикали;

в левом и правом направлениях.

Большое значение также придается правильной рабочей позе пользователя. При неудобной рабочей позе могут появиться боли в мышцах, суставах и сухожилиях. Требования к рабочей позе пользователя видеотерминала следующие:

голова не должна быть наклонена более чем на 20,

плечи должны быть расслаблены,

локти - под углом 80…100,

предплечья и кисти рук - в горизонтальном положении.

Причина неправильной позы пользователей обусловлена следующими факторами: нет хорошей подставки для документов, клавиатура находится слишком высоко, а документы - низко, некуда положить руки и кисти, недостаточно пространство для ног.

В целях преодоления указанных недостатков даются общие рекомендации: лучше передвижная клавиатура; должны быть предусмотрены специальные приспособления для регулирования высоты стола, клавиатуры и экрана, а также подставка для рук[2].

Существенное значение для производительной и качественной работы на компьютере имеют размеры знаков, плотность их размещения, контраст и соотношение яркостей символов и фона экрана. Если расстояние от глаз оператора до экрана дисплея составляет 60…80 см, то высота знака должна быть не менее 3мм, оптимальное соотношение ширины и высоты знака составляет 3:4, а расстояние между знаками - 15…20% их высоты. Соотношение яркости фона экрана и символов - от 1:2 до 1:15.

Во время пользования компьютером медики советуют устанавливать монитор на расстоянии 50-60 см от глаз. Специалисты также считают, что верхняя часть видеодисплея должна быть на уровне глаз или чуть ниже. Когда человек смотрит прямо перед собой, его глаза открываются шире, чем, когда он смотрит вниз. За счет этого площадь обзора значительно увеличивается, вызывая обезвоживание глаз. К тому же если экран установлен высоко, а глаза широко открыты, нарушается функция моргания. Это значит, что глаза не закрываются полностью, не омываются слезной жидкостью, не получают достаточного увлажнения, что приводит к их быстрой утомляемости.

Создание благоприятных условий труда и правильное эстетическое оформление рабочих мест на производстве имеет большое значение, как для облегчения труда, так и для повышения его привлекательности, положительно влияющей на производительность труда.

.3 Меры предосторожности при работе с паяльником

Общие требования

К выполнению работ по пайке паяльником допускаются работники в возрасте не моложе 18 лет, прошедшие обучение, инструктаж и проверку знаний по охране труда, освоившие безопасные методы и приемы выполнения работ, методы и приемы правильного обращения с приспособлениями, инструментами и грузами, а также должны иметь II группу по электробезопасности. При возникновении аварийной ситуации, либо проблемы при работе с паяльником, работник обязан сообщить об этом вышестоящему начальнику. Так же при пайке необходимо учесть то, что на работника, занятого пайкой могут воздействовать следующие опасные и вредные производственные факторы:

повышенная загазованность воздуха рабочей зоны парами вредных химических веществ;

повышенная температура поверхности изделия, оборудования, инструмента и расплавов припоев;

повышенная температура воздуха рабочей зоны;

вероятность возникновения пожара;

вероятность попадания брызг припоев и флюсов;

Каждый работник, занятый работой с паяльником должен быть обеспечен средствами индивидуальной защиты органов дыхания. Рабочее место каждого работника должно быть оснащено системой вентиляции воздуха, работа которой должна сопровождаться световой и\или звуковой индикацией, и включаться до начала работ, а выключаться после завершения работ. Зонты стационарных воздухоотводов на гибкой основе и иметь возможность перемещаться в зависимости от места пайки.

Каждый паяльник должен проходить обязательную проверку не реже указанных в паспортной документации сроков и соответствовать классу помещения и разряду работника. Кабель паяльника должен быть хорошо изолирован, не иметь механических повреждений и возможности контакта с горячими деталями. В случае обнаружения подобных повреждений необходимо сообщить вышестоящему начальству.

Для местного освещения рабочего места работника, необходимо применять светильник с непрозрачным плафоном и располагать так, чтобы свет от светильника не попадал в поле зрения работника. Светильник местного освещения должен быть закреплён на гибкой стойке для удобного расположения, не зависимо от места пайки. Проводка к светильнику должна проводиться только внутри стойки. Открытый тип проводки не допускается.

В местах приготовления флюсов должны быть:

водопроводный кран с раковиной;

жидкости, нейтрализующие флюсовые кислоты;

жидкости, имеющие в своём составе хлористые и\или фторовые соединения, для удаления флюсов с кожи человека при попадании;

Во избежание поражения электрическим током на участках работы с паяльником, должны быть вывешены предупредительные плакаты и знаки безопасности, а возле каждого рабочего места должна быть деревянная решётка с диэлектрическим ковриком. Каждое рабочее место должно легко поддаваться чистке, быть гладким и легко обмываемым. Вышедшие из строя материалы должны быть помещены в специальную ёмкость и удаляться по мере накопления в строго отведённое место.

В случае возникновения ситуации, угрожающей здоровью работника, или лиц его окружения, работник обязан сообщить своего вышестоящего руководителя. Каждый работник должен быть обучен приёмам оказания первой помощи и в случае возникновения непредвиденной или чрезвычайной ситуации обязан оказать таковую лицам, нуждающимся в ней. В случае нарушения правил распорядка дня, пунктов трудового договора и\или трудового договора работник несёт ответственность в соответствии с законодательством ПМР.

Требования охраны труда перед началом работы

Для начала работы необходимо привести в порядок рабочее место, освободить подход к нему и надеть средства индивидуальной защиты. Перед началом работы с паяльником необходимо.

проверить его на соответствие классу защиты от поражения электрическим током;

проверить внешним осмотром техническое состояние кабеля и штепсельной вилки, целостность защитного кожуха и изоляции рукоятки;

проверить на работоспособность встроенных в его конструкцию отсосов;

проверить на работоспособность механизированную подачу припоя в случаях ее установки в паяльнике.

Необходимо проверить исправность работы вентиляции и местного освещения. Убедиться, что напряжение для местного освещения не превышает 50 В. Так же необходимо проверить наличие и исправность:

ограждений и предохранительных приспособлений;

токоведущих частей электрической аппаратуры (пускателей, трансформаторов, кнопок и других частей);

заземляющих устройств;

средств пожаротушения.

Требования охраны труда во время работы

При выполнении работ с паяльником необходимо содержать рабочее место в порядке, не создавать нагромождений, чётко соблюдать инструкцию и последовательность выполнения действий при пайке. Паяльник, находящийся в рабочем состоянии устанавливать под вытяжным зонтом на огнезащитной подставке, исключающей его падение. Нагретые изделия так же помещать под вытяжным зонтом. При пайке крупных изделий необходимо пользоваться паяльником со встроенным воздухоотводом.

Для фиксации, перемещения, удержания, удаление лишнего припой либо и флюса необходимо применять специализированные инструменты, так как:

щипцы;

пинцеты;

плоскогубцы;

напильник бархатный;

В случае пайки в замкнутом объёме, работу необходимо выполнять бригадой из 2-х человек, один из которых находится внутри замкнутого объёма и выполняет пайку, а другой следит за соблюдением правильности технологического процесса, с напряжением не выше 12 В и с постоянно работающей вытяжной и приточной вентиляцией. Помимо средств индивидуальной защиты на работнике, находящимся внутри замкнутого объёма должно быть надето:

защитные каски (полиэтиленовые, текстолитовые или винипластовые),

электрозащитные средства (диэлектрические перчатки, галоши, коврики)

предохранительный пояс с канатом, конец которого должен находиться у наблюдающего вне замкнутого объема.Пайку малогабаритных изделий в виде штепсельных разъемов, наконечников, клемм и других аналогичных изделий производить, закрепляя их в специальных приспособлениях, указанных в технологической документации (зажимы, струбцины и другие приспособления).

Требования охраны труда в аварийных ситуациях

В случае возникновения аварийной ситуации необходимо незамедлительно оповестить об этом непосредственного или вышестоящего руководителя. В случае травмирования работника необходимо незамедлительно оказать ему первую помощь. При поражении электрическим током необходимо принять меры по скорейшему освобождению пострадавшего от его действия. В случае возникновения возгорания необходимо:

прекратить работу;

отключить электрооборудование;

сообщить непосредственному или вышестоящему руководителю о пожаре;

сообщить о пожаре в пожарную охрану;

принять по возможности меры по эвакуации работников, тушению пожара и сохранности материальных ценностей.

Требования охраны труда по окончании работы

При завершении работ необходимо отключить всё электрооборудование (паяльник, пульты питания, освещение (местное, общее)), отключить местную вытяжную вентиляцию, привести в порядок рабочее место. Все используемые приспособления и инструменты сложить в инструментальный ящик, а спец. одежду, средства индивидуальной защиты повесить в специально предназначенное место. Неизрасходованные флюсы и припои убрать в вытяжные шкафы, или специально предназначенные кладовые. В завершении тщательно вымыть руки и лицо тёплой, проточной водой с мылом, а при возможности принять душ.

.4 Микроклимат

Параметры микроклимата могут меняться в широких пределах, в то время как необходимым условием жизнедеятельности человека является поддержание постоянства температуры тела благодаря терморегуляции, т.е. способности организма регулировать отдачу тепла в окружающую среду. Принцип нормирования микроклимата - создание оптимальных условий для теплообмена тела человека с окружающей средой.

Вычислительная техника является источником существенных тепловыделений, что может привести к повышению температуры и снижению относительной влажности в помещении. В санитарных нормах СН-245-71 установлены величины параметров микроклимата, создающие комфортные условия. Эти нормы устанавливаются в зависимости от времени года, характера трудового процесса и характера производственного помещения.

Таблица 5. Параметры микроклимата для помещений, где установлены компьютеры

Для обеспечения комфортных условий используются как организационные методы (рациональная организация проведения работ в

Объем помещений, в которых размещены работники вычислительных центров, не должен быть меньше 19,5м3/человека с учетом максимального числа одновременно работающих в смену.

Таблица 6. Нормы подачи свежего воздуха в помещения, где расположены компьютеры

Для обеспечения комфортных условий используются как организационные методы (рациональная организация проведения работ в зависимости от времени года и суток, чередование труда и отдыха), так и технические средства (вентиляция, кондиционирование воздуха, отопительная система).

.5 Освещенность

Правильно спроектированное и выполненное производственное освещение улучшает условия зрительной работы, снижает утомляемость, способствует повышению производительности труда, благотворно влияет на производственную среду, оказывая положительное психологическое воздействие на работающего, повышает безопасность труда и снижает травматизм.

Недостаточность освещения приводит к напряжению зрения, ослабляет внимание, приводит к наступлению преждевременной утомленности. Чрезмерно яркое освещение вызывает ослепление, раздражение и резь в глазах. Неправильное направление света на рабочем месте может создавать резкие тени, блики, дезориентировать работающего. Все эти причины могут привести к несчастному случаю или профзаболеваниям, поэтому столь важен правильный расчет освещенности.

Существует три вида освещения - естественное,искусственное и совмещенное (естественное и искусственное вместе).

Естественное освещение - освещение помещений дневным светом, проникающим через световые проемы в наружных ограждающих конструкциях помещений. Естественное освещение характеризуется тем, что меняется в широких пределах в зависимости от времени дня, времени года, характера области и ряда других факторов.

Искусственное освещение - применяетсяпри работе в темное время суток и днем, когда не удается обеспечить нормированные значения коэффициента естественного освещения (пасмурная погода, короткий световой день). Освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным, называется совмещенным освещением.

Искусственное освещение подразделяется на рабочее, аварийное, эвакуационное, охранное. Рабочее освещение, в свою очередь, может быть общим или комбинированным.

Общее - освещение, при котором светильники размещаются в верхней зоне помещения равномерно или применительно к расположению оборудования.

Комбинированное - освещение, при котором к общему добавляется местное освещение.

Согласно СНиП II-4-79 в помещениях вычислительных центров необходимо применить систему комбинированного освещения.

При выполнении работ категории высокой зрительной точности (наименьший размер объекта различения 0,3…0,5мм) величина коэффициента естественного освещения (КЕО) должна быть не ниже 1,5%, а при зрительной работе средней точности (наименьший размер объекта различения 0,5…1,0мм) КЕО должен быть не ниже 1,0%. В качестве источников искусственного освещения обычно используются люминесцентные лампы типа ЛБ или ДРЛ, которые попарно объединяются в светильники, которые должны располагаться над рабочими поверхностями равномерно.

Требования к освещенности в помещениях, где установлены компьютеры, следующие: при выполнении зрительныхработ высокой точности общая освещенность должна составлять 300лк, а комбинированная - 750лк; аналогичные требования при выполнении работ средней точности - 200 и 300лк соответственно.

Кроме того, все поле зрения должно быть освещено достаточно равномерно - это основное гигиеническое требование. Иными словами, степень освещения помещения и яркость экрана компьютера должны быть примерно одинаковыми, т.к. яркий свет в районе периферийного зрения значительно увеличивает напряженность глаз и, как следствие, приводит к их быстрой утомляемости.

Расчет освещенности рабочего места сводится к выбору системы освещения, определению необходимого числа светильников, их типа и размещения. Исходя из этого, рассчитаем параметры искусственного освещения.

Обычно искусственное освещение выполняется посредством электрических источников света двух видов: ламп накаливания и люминесцентных ламп. Будем использовать люминесцентные лампы, которые по сравнению с лампами накаливания имеют ряд существенных преимуществ:

по спектральному составу света они близки к дневному, естественному свету;

обладают более высоким КПД (в 1,5-2 раза выше, чем КПД ламп накаливания);

обладают повышенной светоотдачей (в 3-4 раза выше, чем у ламп накаливания);

более длительный срок службы.

Расчет освещения производится для комнаты площадью 15м2, ширина которой 5м, высота - 3 м. Воспользуемся методом светового потока.

Для определения количества светильников определим световой поток, падающий на поверхность по формуле:

, где (7)

- рассчитываемый световой поток, Лм;

Е - нормированная минимальная освещенность, Лк (определяется по таблице). Работу программиста, в соответствии с этой таблицей, можно отнести к разряду точных работ, следовательно, минимальная освещенность будет Е = 300Лк; - площадь освещаемого помещения (в нашем случае S = 15м2);- отношение средней освещенности к минимальной (обычно принимается равным 1,1…1,2, пусть Z = 1,1);

К - коэффициент запаса, учитывающий уменьшение светового потока лампы в результате загрязнения светильников в процессе эксплуатации (его значение зависит от типа помещения и характера проводимых в нем работ и в нашем случае К= 1,5); - коэффициент использования, (выражается отношением светового потока, падающего на расчетную поверхность, к суммарному потоку всех ламп и исчисляется в долях единицы; зависит от характеристик светильника, размеров помещения, окраски стен и потолка, характеризуемых коэффициентами отражения от стен (РС) и потолка (РП)), значение коэффициентов РС и РП были указаны выше: РС=40%, РП=60%. Значение n определим по таблице коэффициентов использования различных светильников. Для этого вычислим индекс помещения по формуле:

, где (8)

- площадь помещения, S = 15 м2;- расчетная высота подвеса, h = 2.92 м;- ширина помещения, А = 3 м;

В - длина помещениях, В = 5 м.

Подставив значения получим:

Зная индекс помещения I, по таблице 7 находимn = 0,22

Подставим все значения в формулу для определения светового потока F:

Для освещения выбираем люминесцентные лампы типа ЛБ40-1, световой поток которых F = 4320 Лк.

Рассчитаем необходимое количество ламп по формуле:

  (9)

определяемоечисло ламп;световойпоток, F = 33750 Лм;л - световой потоклампы, Fл = 4320 Лм.

При выборе осветительных приборов используем светильники типа ОД. Каждый светильник комплектуется двумя лампами.

Электромагнитное излучение

Большинство ученых считают, что как кратковременное, так и длительное воздействие всех видов излучения от экрана монитора не опасно для здоровья персонала, обслуживающего компьютеры. Однако исчерпывающих данных относительно опасности воздействия излучения от мониторов на работающих с компьютерами не существует и исследования в этом направлении продолжаются.

Допустимые значения параметров неионизирующих электромагнитных излучений от монитора компьютера представлены в таблице 7.

Максимальный уровень рентгеновского излучения на рабочем месте оператора компьютера обычно не превышает 10мкбэр/ч, а интенсивность ультрафиолетового и инфракрасного излучений от экрана монитора лежит в пределах 10…100мВт/м2.

Таблица 7.Допустимые значения параметров неионизирующих электромагнитных излучений (в соответствии с СанПиНом 2.2.2.542-96)

Для снижения воздействия этих видов излучения рекомендуется применять мониторы с пониженным уровнем излучения (MPR-II, TCO-92, TCO-99), устанавливать защитные экраны, а также соблюдать регламентированные режимы труда и отдыха.

Обеспечение электробезопасности

Сила тока - основной фактор, обусловливающий степень поражения. Она пропорциональна напряжению (U) и обратно пропорциональна сопротивлению цепи (R), т. е.

= U/R (10)

Средства и способы защиты человека от поражения электрическим током сводятся к следующему:

уменьшению рабочего напряжения электроустановок;

выравниванию потенциалов (заземление, зануление);

электрическому разделению цепей высоких и низких напряжений;

увеличению сопротивления изоляции токоведущих частей (рабочей, усиленной, дополнительной, двойной и т. п.);

применению устройств защитного отключения и средств коллективной защиты (оградительных, блокировочных, сигнализирующих устройств, знаков безопасности и т. п.), а также изолирующих средств защиты.

Напряжение до 42В переменного и 110В постоянного тока не вызывает поражающих факторовпри относительно непродолжительном воздействии. Поэтому везде, где это возможно, кроме случаев, специально оговоренных в правилах, следует применять электроустановки с рабочим напряжением, не превышающим приведенных значений, без дополнительных средств защиты.

Однако при повышении мощности электроустановок с низким рабочим напряжением возрастают потребляемые ими токи, а, следовательно, увеличиваются сечение проводников, габариты, потери энергии, и стоимость электроустановок. Самыми экономичными считаются электроустановки с напряжением 220...380 В. Такие напряжения опасны для жизни человека, что вызывает необходимость применения дополнительных защитных средств (защитные заземление и зануление).

Защитное заземление - преднамеренноесоединение металлических нетоковедущих частей электроустановки с землей. Электрическое сопротивление такого соединения должно быть минимальным (не более 4 Ом для сетей с напряжением до 1000 В и не более 10 Ом для остальных). При этом корпус электроустановки и обслуживающий ее персонал будут находиться под равными, близкими к нулю, потенциалами даже при пробое изоляции и замыкании фаз на корпус. Различают два типа заземлений: выносное и контурное.

Выносное заземление - характеризуетсятем, что его заземлитель (элемент заземляющего устройства, непосредственно контактирующий с землей) вынесен за пределы площадки, на которой установлено оборудование. Таким способом пользуются для заземления оборудования механических и сборочных цехов.

Контурное заземление - состоитиз нескольких соединенных заземлителей, размещенных по контуру площадки с защищаемым оборудованием. Такой тип заземления применяют в установках выше 1000 В.

Зануление - преднамеренноеэлектрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением. Оно считается основным средством обеспечения электробезопасности в трехфазных сетях с заземленной нейтралью напряжением до 1000 В.

В сети с занулением следует различать нулевые защитный и рабочий проводники. Нулевым защитным проводником называется проводник, соединяющий зануляемые части потребителей (приемников) электрической энергии с заземленной нейтралью источника тока. Нулевой рабочий проводник используют для питания током электроприемников и тоже соединяют с заземленной нейтралью, но через предохранитель.

К устройствам защитного отключения относятся приборы, обеспечивающие автоматическое отключение электроустановок при возникновении опасности поражения током. Они состоят из датчиков, преобразователей и исполнительных органов. Разработаны устройства, реагирующие на напряжение корпуса относительно земли и на перекос фаз в аварийных ситуациях.

Изолирующие средства защиты предназначены для изоляции человека от частей электроустановок, находящихся под напряжением. Различают основные и дополнительные изолирующие средства.

Основными изолирующими средствами для обслуживания электроустановок напряжением до 1000 В служат: изолирующие штанги, изолирующие и измерительные клещи, указатели напряжения, диэлектрические перчатки, слесарно-монтажный инструмент с изолирующими ручками, средства для ремонтных работ под напряжением (изолирующие лестницы, площадки и др.).

Дополнительными изолирующими средствами являются: диэлектрические галоши, коврики, изолирующие подставки.

Все изолирующие средства защиты, кроме штанг, предназначенных для наложения временных заземлений, ковриков и подставок, должны подвергаться электрическим испытаниям после изготовления и периодически в процессе эксплуатации.

Оказание первой доврачебной помощи при поражении электрическим током

Спасение жизни человека, пораженного электрическим током, во многом зависит от быстроты и правильности действий, оказывающих ему помощь лиц. Доврачебную помощь нужно начать оказывать немедленно, по возможности на месте происшествия, одновременно вызвав медицинскую помощь.

Прежде всего, нужно как можно скорее освободить пострадавшего от действия электрического тока. Если нельзя отключить электроустановку от сети, то следует сразу же приступить к освобождению пострадавшего от токоведущих частей, используя при этом изолирующие предметы. Если он находится на высоте, то необходимо предотвратить возможность его травмирования при падении.

Освобождая человека от напряжения до 220 В, следует воспользоваться канатом, палкой, доской и другим сухим предметом, не проводящим ток. Пострадавшего можно оттянуть за сухую одежду. При оттискивании его за ноги не следует касаться обуви или одежды без изоляции своих рук, так как обувь и одежда могут быть сырыми и проводить электрический ток. Чтобы изолировать руки, нужно воспользоваться диэлектрическими перчатками, а при их отсутствии обмотать руку любой сухой материей. При этом рекомендуется действовать одной рукой.

От токоведущих частей напряжением свыше 220 В пострадавшего следует освобождать с помощью штанги или изолирующих клещей, рассчитанных на соответствующее напряжение. При этом надевают диэлектрические перчатки и боты. Важно помнить об опасности шагового напряжения, когда провод лежит на земле.

Если нельзя быстро отключить питание линии электропередачи, то нужно замкнуть провода накоротко, набросив на них гибкий провод достаточного сечения. Один конец последнего предварительно заземляют (присоединяют к металлической опоре, заземляющему спуску и др.). Если пострадавший касается одного провода, то достаточно заземлить только этот провод. Доврачебная помощь после освобождения пострадавшего зависит от его состояния. Если он в сознании, то нужно обеспечить ему на некоторое время полный покой, не разрешая ему двигаться до прибытия врача.

Если пострадавший дышит очень редко и судорожно, но прощупывается пульс, надо сразу же делать искусственное дыхание по способу "изо рта в рот" или "изо рта в нос". При отсутствии дыхания и пульса, расширенных зрачках и нарастающей синюшности кожи и слизистых оболочек нужно делать искусственное дыхание и непрямой (наружный) массаж сердца. Оказывать помощь нужно до прибытия врача. Известны случаи, когда искусственное дыхание и массаж сердца, проводимые непрерывно в течение 3...4 ч, возвращали пострадавших к жизни.

ЗАКЛЮЧЕНИЕ

В результате выполнения дипломного проекта было разработано устройство - «электронные часы». Для разработки данного устройства, основанного на счётчике времени, была проанализирована литература по основам промышленной электроники, изучены основные типы контроллеров, используемые в иных устройствах подобного типа, и принципы их функционирования. Разработаны структурная, функциональная и принципиальная электрические схемы. Электронные часы имеют программное управление, что позволяет полностью исключить участие человека в управлении им.

Для управления электронными часами используется микроконтроллер, с заранее заданным алгоритмом. Программа формирует управляющий сигнал, который передаётся на устройства через порты микроконтроллера.

Разработанный макет может найти широкое применение в разработках электронных часов, применяемых в видеомагнитофонах, компьютерах, сотовых телефонах, мультиварках и т.д., так как прост в исполнении и эксплуатации, а также не требует больших материальных затрат.

В работе исследованы вопросы экономической эффективности и затраты на реализацию данного устройства. Выполнен расчет затрат на проектирование и внедрение продукта.

В последнем разделе дипломнойработы освещаются основные вопросы техники безопасности и экологии труда. В качестве примера оптимального рабочего места программиста приводится анализ характеристик помещения и расчет искусственного освещения.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Безопасность жизнедеятельности. Под ред. Л.А. Муравья. - 2-е изд. переработано и дополнено - М.: ЮНИТИ-ДАНА, 2003. - 431 с.

. Безопасность жизнедеятельности: учебное пособие для вузов Н.П. Кукин, В.Л. Лапин, Н.Л. Пономарёв. - 2-е изд. исп. и доп. М.: Высшая школа, 2001. - 319 с.

. Горчакова Л. И., Лопатин М. В. Экономические расчёты в дипломных проектах по техническим специальностям. Изд-во СПбГПУ, 2003. 28с.

. Клюева А. С. Наладка средств автоматизации и автоматических систем регулирования. Справочное пособие. 2-е издание. Москва Энергоавтомиздат 1989г.

. Мухин В. С., Саков И. А. Приборы контроля и средства автоматики тепловых процессоров. Москва.

. Сольницев Р. И. Автоматизация проектирования систем автоматического управления. Москва «Высшая школа» 1991 г.

. Технология пайки монтажных соединений в приборостроении Апухтин Г.И. - 128 с.

. http://arduino.ru/Hardware/ArduinoBoardUno - документация для микроконтроллера ArduinoUno.

. http://arduino.ru/Reference - программирование микроконтроллера ArduinoUno.

. http://centro-pol.ru/termoregulyator-dlya-teplogo-pola.html - виды терморегуляторов для системы «Тёплый пол».
