Задание

1. НИОКР «Кодовый замок»

.1      Наименование: «Кодовый замок»

.2      Шифр: КодЗ

.3      Основание для выполнения проекта: учебный план

.4      Разработчик: Кафедра КиПР СПИ (филиал) ИжГТУ

.5      Исполнитель: Студент группы Б07-781-1 Втюрин М.В

.6      Заказчик: Кафедра КиПР СПИ (филиал) ИжГТУ

.        Исходные данные к проекту

.1      Устройство представляет собой электронный кодовый замок, предназначенный для запирания дверей с возможностью ввода кодовой комбинации

.2      Реализуемые функции

§  Ограничение доступа в помещение

§  Ввод четырехзначной кодовой комбинации

§  Подача сигнала на исполнительное устройство

.3      Область применения: ограничение доступа посторонним лицам в помещение

.4      Условия эксплуатации: устройство эксплуатируется при нормальных условиях, согласно ГОСТ 15150-69

.5      Основные технические характеристики:

§  Напряжение питания, В                                    от 9 до 12

§  Нормальные условия применения:)        Температура окружающей среды, °C             от 15 до 30)        Относительная влажность воздуха, %             от 20 до 85)         Атмосферное давление, кПа                             от 84 до 106

.        Перечень вопросов, подлежащих разработке

.1      Анализ научной, технической, патентной литературы, электронных источников

.2      Выбор принципа реализации

.3      Разработка функциональной схемы

.4      Разработка принципиальной схемы

.5      Разработка конструкторской документации

.6      Расчет надежности

.        На защиту выносятся

.1      Выбранные или разработанные теоретические решения кодового замка

.2      Выбранные или разработанные технические решения кодового замка: функциональная и принципиальная схемы

.3      Графические материалы проекта

.        Краткое содержание пояснительной записки

.1      Аннотация

.2      Введение

.3      Теоретический блок, включающий анализ литературы

.4      Системотехническое проектирование кодового замка

.5      Схемотехническое проектирование кодового замка

.6      Конструкторское проектирование кодового замка

.7      Заключение

.8      Список используемых источников

.9      Приложения

Содержание

Введение

.     Системотехническое проектирование

2.      Схемотехническое проектирование

.        Расчет условных размеров печатной платы

.        Выбор и определение типа платы

.        Надежность и определение среднего времени безотказной работы

.        Расчет виброустойчивости

.        Тепловой расчет

.        Расчет параметров электрических соединений

.        Определение комплексного показателя технологичности

Заключение

Список используемых источников

Приложение

Введение

В последнее время все большую популярность набирают электронные замки. На их основе делаются полноценные системы контроля доступа, при этом практически без применения дополнительного оборудования. Причем распространение они приобретают не только в сложных системах, но и просто в качестве дверных замков, устанавливающихся на входных дверях в подъезд или квартиру.

Наиболее интересными для обывателя являются, правда, другие замки, устанавливающиеся прямо в дверное полотно. Они имеют огромный плюс - им не нужна замочная скважина, а значит, сторонний наблюдатель просто не будет знать о его присутствии, что серьезно повышает устойчивость двери к взлому. Естественно, у таких замков есть свои типы и подтипы, они не одинаковы по принципу действия и по используемым носителям ключевой информации. Но суть в том, что они являются хорошей дополнительной защитой от злоумышленников.

Эта работа посвящена разработке простого кодового замка.

1.
Системотехническое проектирование

Выделим функции, которые должен выполнять кодовый замок:

§  Ограничение доступа в помещение;

§  Ввод четырехзначной кодовой комбинации;

§  Подача сигнала на исполнительное устройство;

§  Индикация при вводе правильной кодовой комбинации.

Рис. 1. Функциональная структурная схема

При вводе правильного последовательного четырехзначного кода, сигнал включает реле, подающее напряжение на исполнительное устройство, которое в свою очередь открывает дверь.

Питание электронного кодового замка и исполнительного устройства осуществляется за счет бесперебойного блока, имеющего аккумулятор на 12В/7А и трансформатор с мощностью 20-40 Ватт, выходным напряжением 15-18 В.

.
Схемотехническое проектирование

В данном кодовом замке используется микросхема CD4017 (счетчик Джонсона), она представляет собой десятичный счетчик/делитель. Я выбрал именно эту модель, так как она довольно популярна.

Рис. 2 CD4017

Микросхема имеет 10 выходов DECODED OUTPUT, выводы питания и выводы CLOCK, CLOCK ENABLE, RESET и CARRY-OUT. При подаче импульсов на вывод тактирования CLOCKмикросхема выполняет свои функции, опираясь на эти импульсы. Первый импульс создает логическую единицу на выводе DECODED OUTPUT «0», до тех пор, пока не появится фронт второго импульса. Второй импульс обнуляет состояние первого выхода и создает единицу на втором выходе. И так далее.

Вводится последовательный четырехзначный код. Если код верен, то на выходе Q4 появляется логическая единица, что приводит к открыванию замка. Если же код не верен, схема переходит в исходное состояние, обнуляясь через RESET (пятнадцатый вывод микросхемы).

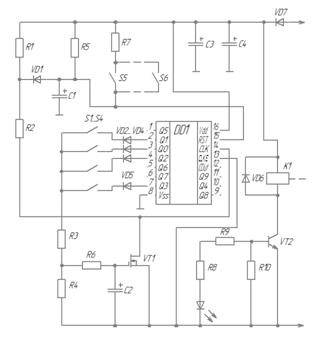

Рис. 3. Электрическая принципиальная схема устройства

Электрическая принципиальная схема устройства показана на рис.3.

При нажатии кнопки S1 единичное состояние на третьем выводе Q0 микросхемы поступает на вход полевого транзистора VT1. Открываясь, транзистор подает напряжение на четырнадцатый вывод (CLOCK) который переключает единичное состояние на второй вывод Q1, потом при последовательном нажатии кнопок S2, S3, S4, сигнал переходит на Q2, Q3, и в конечном итоге при вводе правильного кода с выхода Q4 сигнал открывает транзистор VT2 на короткое время, определяемое емкостью конденсатора C1, включая реле К1, которое своими контактами подает напряжение на исполнительное устройство. Исполнительным устройством может являться защелка, электро-замок, автомобильный актуатор и др.

3.      Расчет условных размеров печатной платы

Определение площади, которую занимают элементы на плате. Данный расчет сводится к определению габаритных размеров элементов. Не важно, какой вариант установки имеет тот или иной элемент, важны его установочные и габаритные размеры. Зная длину и ширину элемента определим площадь, которую он занимает, или площадь, занимаемую элементами с одинаковыми габаритными размерами.

Таблица 1 Площадь занимаемая элементами

Коэффициент заполнения выберем равным 2,8. Тогда площадь, занимаемая элементной базой, равна:

                                 (3.1)

_з - коэффициент заполнения;

Выбираем площадь платы равной 2456,118 мм².

4.      Выбор и определение типа платы

Печатная плата устройства является основным элементом при проектировании РЭА. Она объединяет печатные узлы и другие элементы. Разработку конструкции печатной платы можно производить исходя из базовых несущих конструкций, то есть исходя из размеров корпуса. Это позволяет повысить коэффициент заполнения объема, уменьшить массу и габаритные размеры устройства.

Для пайки применяют припой ПОС - 61.

Габаритные размеры печатной платы в длину и ширину соответственно: 50 мм и 45 мм.

Высота определяется высотой установки применяемых радиоэлементов на печатной плате и составляет 14 мм.

По конструкции печатные платы с жестким и гибким основанием делятся на типы:

-       односторонние;

-       двусторонние;

-       многослойные.

Для данного изделия достаточно использовать одностороннюю печатную плату без металлизированных монтажных отверстий. ОПП характеризуется высокими коммутационными свойствами и повышенной прочностью соединения вывода навесного элемента с проводящим рисунком платы.

Для изготовления печатной платы в соответствии с ОСТ 4.010.022 и, исходя из особенностей производства, выбираем комбинированный позитивный метод. В соответствии с ГОСТ 2.3751-86 для данного изделия необходимо выбрать третий класс точности печатной платы.

Габаритные размеры печатных плат должны соответствовать ГОСТ 10317-79. Для ОПП максимальные размеры могут быть

Габаритные размеры данной платы удовлетворяют требованиям данного ГОСТ.

В соответствии с требованиями ОСТ 4.077.000 выбираем материал для платы на основании стеклоткани - стеклотекстолит СФ-1-50-1,5 ГОСТ 10316-78. Толщина 1,5 мм.

В соответствии с ГОСТ 24140-78 и, исходя из особенностей схемы, выбираем шаг координатной сетки 1,25 мм.

Способ получения рисунка - фотохимический.

электронный кодовый замок

5.      Надежность и определение среднего времени безотказной работы

Расчет количественных характеристик надежности схемы при непрерывной работе. Расчет среднего времени безотказной работы. Для каждого типа элементов по табл.1 определим интенсивности отказов в номинальном режиме λ_0i и поместим их в шестой столбец таблицы.

Таблица 2 Количественные характеристики надежности схемы

Интенсивности отказов элементов с учетом условий их эксплуатации определяется по формуле:

        (5.1)

где:

λ_0i - интенсивность отказов данного типа элементов при номинальной электрической нагрузке и нормальных условиях эксплуатации;

α_i - коэффициент учитывающий влияние температуры окружающей среды и электрической нагрузки элемента;₁ - коэффициент, учитывающий влияние механических факторов;₂ - коэффициент, учитывающий влияние климатических факторов;₃ - коэффициент, учитывающий влияние пониженного атмосферного давления.

Для нашего устройства выберем коэффициент k₁ равным 1,07 (наземная стационарная аппаратура). Коэффициенты k₂ и k₃ равны 1.

Определим интенсивности отказов элементов с учетом условий их эксплуатации и поместим их в девятый столбец таблицы.

Интенсивность отказов устройства в целом, определяется как:

(5.2)

где m_i - число элементов i-го типа;- число типов элементов.

Промежуточные вычисления поместим в десятый столбец таблицы, затем суммированием значений в данном столбце получим интенсивность отказов устройства в целом:

Среднее время безотказной работы системы определяется из соотношения:

         (5.3)

Что составляет 9622 дня или 316 месяцев или 26 лет, без учета цикличности работы.

6.      Расчет виброустойчивости

Для аппаратуры группы 1 механические вибрации частотой до 120 Гц оказывают разрушительное воздействие. Рассчитаем резонансную частоту механических колебаний собранного охранного устройства.

Размеры печатной платы:

длина (L) - 50 мм = 0,05;

ширина (B) - 45 мм = 0,045;

высота (h) - мм =;

Масса изделия (m): 124 г.

Определяем цилиндрическую жесткость:

  (6.1)

Где, Е - модуль упругости, Е = 3,02·10⁶ Н/м;- толщина платы, h = 1,5·10^-3 м.

ε - коэффициент Пуассона, ε = 0,22;

Коэффициент, зависящий от способа крепления платы к корпусу:

                                 (6.2)

где k = 9,87; α = 1; β = 2,57; γ = 5,14.

Резонансная частота механических колебаний:

                                           (6.3)

Расчет показал, что полученное значение не входит в диапазон опасных частот для данного устройства.

7.      Тепловой расчет

Расчет поверхности корпуса
