- работу в сетях ОТС-Ц по каналу Е1;

- связь с абонентами линейных радиосетей при управлении с двух пультов управления ПУС радиостанции по линиям с затуханием не более 10 дБ;

-   автоматическое установление связи и передачу аналоговой и дискретной информации на подвижную радиостанцию и обратно при наличии аппаратуры ТУ-ТС;

-   при контроле радиостанции со стороны распорядительной станции СР-234М идентификацию неисправных функциональных узлов;

-   оперативное изменение конфигурации радиостанции;

-   широкие сервисные возможности при техническом обслуживании.

В таблице 2 приведены технические характеристики радиостанции РС-46МЦВ.

Таблица 2. Технические характеристики радиостанции РС-46МЦВ

Радиостанция 42РТМ-А2-ЧМ - приемопередающая, симплексная, телефонная, с частотно-фазовой модуляцией и частотно-избирательным вызовом - предназначена для организации поездной радиосвязи на железнодорожном транспорте.

Радиостанция 42РТМ-А2-ЧМ имеет три частотных канала, разнесенных на 50 кГц в диапазоне от 150 до 156 МГц, и два частотных канала на частотах 2130 и 2150 кГц или 2444 и 2464 кГц. Частоты 2444 и 2464 кГц используются для организации связи на метрополитене.

Питание радиостанции осуществляется от источника постоянного тока с номинальным напряжением 50 или 75 В с допускаемым отклонением напряжения в пределах ±20% от номинала или от источника с напряжением 24 В при допускаемом изменении напряжения питания в пределах от 23 до 31 В. Напряжение пульсаций, измеренное в точках подключения радиостанции к источнику питания на частоте 100 Гц, не должно превышать 2% от номинального напряжения питания.

Радиостанция обеспечивает:

а) работу с одного или двух пультов управления;

б) переключение в режимы дежурный прием, прием, передача;

в) посылку вызова с самоконтролем и прием вызова со световой индикацией;

г) переключение каналов;

д) ступенчатое изменение громкости;

е) световую индикацию включения питания;

ж) возможность подключения аппаратуры ТУ-ТС. Электрические параметры радиостанции указаны в таблице 3

Таблица 3. Технические характеристики радиостанции 42РТМ-А2-ЧМ

1.4 Сравнительный анализ производителей оборудования TETRA

Согласно данным организации MoU TETRA, стандарт TETRA поддержан многими ведущими производителями оборудования подвижной радиосвязи. На конец 2002 г. к MoU TETRA присоединились 67 организаций из 19 стран, причем не только европейских. Наиболее известными производителями на рынке Казахстана являются Sеpura и Rohde&Schwarz. Они предоставляют весь спектр оборудования, необходимого для проектирования сети TETRA на участке Кандыагаш-Никельтау. Телекоммуникационное оборудование cоответствует заявленному качеству протокола TETRA, и обладает приемлемыми ценами, на основании вышесказанного и сравнительной таблицы производителей оборудования (таблица 4), считаю целесообразным использовать это оборудование в данной работе. Технические характеристики выбранного оборудования, а именно мобильная радиостанции- SRG 3900, портативной радиостанции SRH 3500, и базовой станции DIB-500 представлены в приложениях А,В,С. В приложении Д представлена схема организации технологической цифровой радиосвязи стандарта TETRA на участке железной дороги Кандыагаш-Никельтау, с использованием данного оборудования.

Таблица 4. Производители оборудования стандарта TETRA

2. ЦИФРОВОЙ СТАНДАРТ РАДИОСВЯЗИ TETRA

2.1 Функции и технические характеристики стандарта

Стандарт TETRA - первый и пока единственный открытый общеевропейский стандарт цифровой транкинговой радиотелефонной связи - установлен ETSI (Европейским институтом по стандартизации в области телекоммуникаций), который координирует деятельность производителей оборудования, операторов сетей, национальных администраций и пользователей. Стандарт прошел через тщательную процедуру утверждения, что гарантирует TETRA высокое качество.

Стандарт предоставляет пользователям широкий спектр функций и услуг, в частности:

-   передачу речи (симплекс/дуплекс);

-   передачу данных/пакетную передачу данных;

-   организацию индивидуальных, групповых, циркулярных и приоритетных вызовов;

-   передачу статусных и коротких сообщений;

-   автоматическую регистрацию и роуминг абонентов;

-   связь радиоабонентов с абонентами PSTN (PABX);

-   сквозную нумерацию с абонентами PABX;

-   дистанционное прослушивание окружающей обстановки;

-   автоматический поиск и идентификацию абонентов;

-   блокировку абонентских радиостанций при попытке несанкционированного доступа в сеть;

-   автоматическую диспетчеризацию всех типов соединений в соответствии с типом и приоритетом вызова, загруженностью сети и правами абонентов;

-   возможность функционирования в режиме конвенциональной связи вне зоны действия базовой станции;

-   режим "двойного" наблюдения, при котором обеспечивается прием сообщений от абонентов, работающих в режиме транкинговой связи, и от абонентов, работающих в режиме конвенциональной связи;

-   режим работы мобильной радиостанции в качестве ретранслятора (шлюза) для расширения зоны радиопокрытия портативных радиостанций;

-   поддержка режима передачи данных о местоположении от системы GPS;

-   учет использования абонентами эфирного времени и др.

TETRA предоставляет пользователям ряд дополнительных услуг. По заявке Ассоциации европейской полиции (Schengen Group), сотрудничающей с техническим комитетом ETSI, в стандарт введены следующие услуги:

·              вызов, санкционированный диспетчером (режим, при котором вызовы поступают только с санкции диспетчера);

·              приоритетный вызов (присвоение вызовов в соответствии со схемой приоритетов);

·              избирательное прослушивание (перехват поступающего вызова без влияния на работу других абонентов);

·              дистанционное прослушивание (дистанционное включение абонентской радиостанции на передачу для прослушивания обстановки у абонента);

·              динамическая перегруппировка (динамическое создание, модификация и удаление групп пользователей);

·              идентификация вызывающей стороны (возможность получения информации о персональном идентификаторе вызывающего абонента).

Таблица 5. Технические характеристики стандарта TETRA

.2 Структура сети связи TETRA

Стандарт TETRA описывает сеть подвижной радиосвязи как совокупность составных частей, взаимодействующих между собой с помощью различных открытых интерфейсов.

Архитектура сети TETRA состоит из Инфраструктуры Коммутации и Управления (SwMI), как функционально закрытого элемента, и восьми интерфейсов, которые являются открытыми и стандартизованными. Это следующие интерфейсы:

-     системный радиоинтерфейс (TMO AI)

-     радиоинтерфейс прямого режима работы (DMO AI)

-     интерфейс с другими системами (ISI)

-     шлюз во внешние сети (PSTN, ISDN и др.)

-     интерфейс с периферийным оборудованием (PEI)

-     интерфейс с удаленным диспетчером (LSI)

-     интерфейс управления сетью (NMI)

-     интерфейс пользователя (MMI)

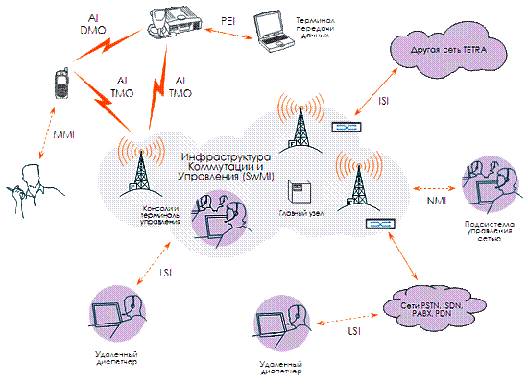

Рисунок 2. Структура системы стандарта TETRA

Для каждого из открытых интерфейсов в спецификации указываются физические и электрические параметры, протоколы обмена информацией, пропускная способность, правила технического обслуживания, эксплуатационные характеристики и др. Соблюдение требований, указанных в спецификациях открытых интерфейсов, должно обеспечить совместимость оборудования различных производителей.

Инфраструктура Коммутации и Управления (SwMI)

SwMI - основной функциональный блок радиосистемы TETRA. Это закрытая инфраструктура, состоящая из оборудования коммутации, серверов приложений, базовых станций, диспетчерских консолей, центра управления системой, шлюзов в другие сети и др., и соединенная с остальной частью сети открытыми интерфейсами. Она может быть любой конфигурации - как односайтовой, так и многосайтовой, как с централизованной коммутацией, так и с распределенной. Единственное требование, которое предъявляется к SwMI - поддержка системного радиоинтерфейса, обработка вызовов, предоставление требуемого количества сервисов и наличие необходимых интерфейсов для связи с другими сетями. Следовательно, большие сети могут строиться из множества SwMI различной конфигурации и различных производителей.
