Дипломная (вкр): Разработка технического обслуживания и ремонта для двигателя марки 5EFE

Более простым, но неточным методом проверки работоспособности редукционного клапана является проверка нажатием на пружину (шарик, плунжер) прутком из мягкого металла. Пружина (шарик, плунжер) должна перемещаться без помех с некоторым сопротивлением.

.4 Ремонт системы охлаждения

Трещины и обломы корпуса жидкостного насоса заваривают или заделывают синтетическими материалами.

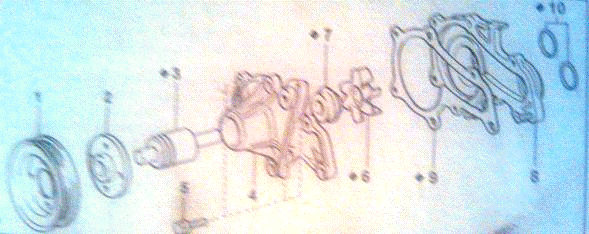

Рис. 25

Сколы на фланце и трещины на корпусе устраняют сваркой. Деталь предварительно нагревают. Рекомендуется заварку производить ацетилено-кислородным нейтральным пламенем. Трещины можно заделывать эпоксидной смолой. Изношенные поверхности под подшипники при зазорах не более 0,25 мм следует восстанавливать герметиками "Унигерм-7" и "Унигерм-11". При зазоре более 0,25 мм для устранения дефекта требуется ставить тонкие (толщиной до 0,07 мм) стальные ленты.

Изношенную шпоночную канавку на валу заваривают, а затем фрезеруют новую канавку под углом 90-180° к старой.

Крыльчатки подлежат замене.

Изношенную или повреждённую резьбу в отверстиях восстанавливают нарезанием резьбы ремонтного размера или заваркой с последующим нарезанием резьбы номинального размера.

После сборки зазор между корпусом жидкостного насоса и лопастями крыльчатки должен быть 0,1…1,5 мм и валик легко вращаться.

Отремонтированный насос проверяется на герметичность при давлении 0,12…0,15 МПа. Утечка жидкости через уплотнения и резьбу шпилек не допускается.

Рис.26

После снятия с автомобиля радиатор моют снаружи и дефектуют внешним осмотром и проверкой на герметичность сжатым воздухом под давлением 0,15 МПа. При испытании, герметизируя резиновыми пробками, водяной радиатор заполняют водой и создают насосом избыточное давление: в течение 3…5 мин радиатор не должен давать утечек.

При обнаружении подтеканий радиатор разбирают, помещают сердцевину в ванну с водой и, подавая воздух по шлангу от ручного насоса в каждую трубку, по пузырькам определяют место повреждения. Загрязнение и накипь удаляют в установках, обеспечивающих подогрев раствора до 60-80°С, его циркуляцию и последующую промывку радиатора водой. Отверстия закрывают резиновыми пробками, через одну из которых поступает по шлангу на наличие дефектов. Когда радиаторы ремонтируют без разборки (не снимая бочков), то испытание на герметичность осуществляют после удаления накипи.

Течь трубок устраняют пайкой. Повреждённые трубки, расположенные во внутренних рядах, запаивают (заглушают) с обоих концов. Допускается запаивать до 5% трубок, при большем их числе повреждённые трубки заменяют. Заменяют на новые заглушенные трубки и трубки, имеющие большие вмятины. Для этого через трубки продувают горячий воздух, нагретый до 500-600°С в змеевике, укреплённом на паяльной лампе. Когда припой расплавится, трубку извлекают специальными пассатижами с язычком с размерами и формой, соответствующей сечению отверстия трубки. Отпаивать трубки можно шомполом, нагретым до 700-800°С в горне, или пропускать по нему электрический ток от сварочного трансформатора. Старые трубки извлекают и вставляют новые или отремонтированные по направлению усиков охлаждающих пластин. Трубки припаивают к опорным пластинам припоем.

По другой технологии дефектную трубку развальцовывают на большой диаметр (используют шомпол квадратного сечения для круглых трубок или ножевидный с уширением на конце для плоских) и вставляют новую, припаивая её по концам к опорным пластинам.

Общее число вновь установленных или гильзованных трубок не должно быть более 25% от общего их числа.

При больших повреждениях после отпайки опорных пластин вырезают дефектную часть радиатора (используют ленточные пилы и вместо неё устанавливают такую же часть радиатора из другого выбракованного, припаивая все трубки к опорным пластинам.

Трещины в чугунных резервуарах устраняют сварочным способом. В резервуарах из латуни, трещины и разрывы устраняют пайкой.

Вмятины бачков устраняют рихтовкой, для чего бачок надевают на деревянную болванку и деревянным молотком выравнивают повреждения. Пробоины устраняют постановкой заплат из листовой латуни с последующей припайкой их. Трещины запаивают.

Повреждения пластин каркаса устраняют газовой сваркой. Помятые пластины радиатора выпрямляют при помощи гребёнки.

Отремонтированный радиатор проверяют в ванне, предварительно накачав в него воздух.

Ремонт термостатов - удаляют накипь.

Рис.27 Термостат

Повреждение места пружинной коробки запаивают припоем ПОС-40. Пружинные коробки заполняют 15% -ным раствором этилового спирта.

При испытании термостата в ванне с водой начала открытия клапана должно быть 70°С, а полное открытие - при 85°С. Высота полного подъёма клапана 9-9,5 мм. Её регулируют, вращая клапан на резьбовом конце хвостовика пружинной коробки.

5.5 Ремонт системы питания

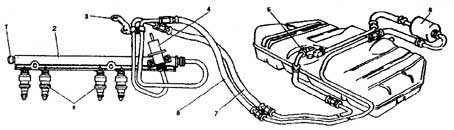

Рис.28

При какой либо неисправности системы питания, срабатывают различные датчики. ЭБУ идентифицирует ее и информирует об этом водителя сигналом индикатором «CHECKENGINE». Необходимо произвести самодиагностику автомобиля.

Проверка топливного насоса

Рис.29

Снимаем топливный насос проверяем его работоспособность от аккумуляторной батарее. Проверяем регулятор топливного давления.

Номинальное давление топлива

,4-2,8 кг/см2

Если давление выше, снимаем разбираем промываем, и вновь измеряем. Если давление все равно выше меняем регулятор давления топлива. С моментом затяжки 42*м. снимаем форсунки и проверяем их на стенде.

Объем впрыскиваемого топлива- 85-105см3

Различие в подаче между форсунками - до 10 см3

Если подача полпива выходит за допустимые пределы, меняем форсунку.

Промывка форсунок автомобиля.

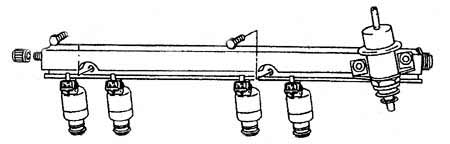

Рис.30 Топливная рейка, с форсунками

1.      Промывка форсунок автомобиля без демонтажа с двигателя.

2.      Промывка форсунок автомобиля на ультразвуковом стенде с демонтажем форсунок.

Эффективность промывки форсунок автомобиля на ультразвуковой установке выше, чем у предыдущего способа очистки, но кроме форсунок другие элементы топливной системы здесь не очищаются. Например, сама топливная рампа, регулятор давления с запорным клапаном, впускные клапана, дозатор-распределитель.

6 ГРАФИЧЕСКАЯ ЧАСТЬ

Согласно заданию графическая часть должна быть представлена тремя чертежами формата А1, выполненными по теме дипломной работы, мною выполнена:

Чертеж №1 Агрегатный участок по ремонту двигателей;

Чертеж № 2 характеристика двигателя 5EFE;

Чертеж № 3 ремонтные размеры двигателя 5EFE.

7 ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Автомобили перед отправкой в ремонт или на посты технического обслуживания подвергают уборке от мусора и пыли, моют, очищают от грязи и снега.

Уборку и мойку автобусов, грузовых и легковых автомобилей выполняют в специальных 'изолированных помещениях с горячей и холодной водой и подачей сжатого воздуха для обдува вымытого автомобиля.

Уборку автомобиля выполняют на отведенном для этой цели месте, которое должно иметь достаточное освещение, общеобменную вентиляцию, местную вытяжную вентиляцию и различные приспособления для очистки кузова и ходовой части автомобиля от грязи. Обычно при уборке используют лопаты, различные скребки, вешки, деревянные молотки, пылесосные установки, пылесосы и т.д.

Мойщик должен работать в костюме с водостойкой пропиткой и капюшоном, резиновых сапогах, прорезиненном фартуке и в резиновых перчатках.

.1 Охрана труда и техника безопасности

Охрана труда представляет собой комплекс мероприятий и соответствующих приемов выполнения работ, обеспечивающих сохранение здоровья трудящихся на производстве.

Контроль за выполнением мероприятий, направленных на охрану труда и технику безопасности, возлагается на профсоюзные организации.

В целях предупреждения производственного травматизма на каждом предприятии разрабатываются и доводятся до сведения каждого работающего соответствующие правила техники безопасности и пожарной безопасности.

В России существует государственная Система стандартов безопасности труда, устанавливающая общие требования безопасности работ, которые проводятся на автотранспортных предприятиях, станциях ТО и специализированных центрах при всех видах технического обслуживания (ТО) и текущего ремонта (ТР) грузовых и легковых автомобилей, автобусов, тягачей и др., предназначенных для эксплуатации на дорогах общей сети России.

Все лица, поступающие на работу, проходят вводный инструктаж по безопасности труда и производственной санитарии, который является первым этапом обучения безопасности труда на данном предприятии. Вторым этапом обучения является инструктаж на рабочем месте, проводимый с целью усвоения рабочим безопасных приемов труда непосредственно по той специальности и на том рабочем месте, где он должен работать.

Руководство предприятия обязано обеспечить своевременное и качественное проведение инструктажа и обучение работающих безопасным приемам и методам работы.

При проведении вводного инструктажа должны быть разъяснены:

основные положения законодательства по технике безопасности и производственной санитарии;

правила внутреннего трудового распорядка на предприятии, правила поведения на территории, в производственных и бытовых помещениях, а также значение предупредительных надписей, плакатов и сигнализаций;

особенности условий работы соответствующего участка и меры по предупреждению несчастных случаев;

требования к работающим по соблюдению личной гигиены и правил производственной санитарии на предприятии;

нормы выдачи и правила пользования спецодеждой, спецобувью и защитными приспособлениями;

порядок оформления несчастного случая, связанного с производством;

требования пожарной безопасности.

В программу инструктажа по безопасным приемам и методам на рабочем месте входит:

общее ознакомление с технологическим процессом на данном участке производства;

ознакомление с устройством оборудования, приспособлений, оградительных и защитных устройств, а также применением средств индивидуальной защиты (предохранительных приспособлений);

порядок подготовки к работе (проверка исправности оборудования, пусковых приборов, заземляющих устройств, приспособлений и инструментов);

требование правильной организации и содержания рабочего места;

основные правила безопасности при выполнении работ, которые должен выполнять данный рабочий индивидуально и совместно с другими рабочими.

Слесарь по ремонту автомобилей должен уметь оказать первую помощь при несчастных случаях, поражении током до прибытия скорой медицинской помощи или доставки пострадавшего в медицинское учреждение.

Производственный травматизм возникает вследствие недостатков в организации труда, пренебрежения правилами безопасности и отсутствия должного контроля за их выполнением.

Инструменты, применяемые на постах ТО и ТР, должны быть исправными. Не допускается использование гаечных ключей с изношенными гранями и несоответствующих размеров, применение рычагов для увеличения усилий затягивания резьбовых соединений, а также зубила и молотка в этих целях. Рукоятки отверток, напильников, ножовок должны быть изготовлены из пластмассы или дерева, на их поверхностях не должно быть сколов. Деревянные рукоятки во избежание раскалывания должны иметь металлические скрепляющие кольца.

Для осмотра автомобилей необходимо применять только безопасные переносные лампы напряжением 36В с предохранительными сетками. При работе в осмотровых канавах напряжение ламп не должно превышать 12В.

Автомобиль, установленный на напольный пост ТО или ремонта, необходимо надежно закрепить установкой не менее двух упоров под колеса, затормозить стояночным тормозом. При этом рычаг коробки передач должен быть установлен в положение, соответствующее низшей передаче. На автомобилях с карбюраторным двигателем или с газобаллонной установкой следует выключить зажигание, а на автомобилях с дизельным двигателем - перекрыть подачу топлива.

ТО и ТР автомобиля следует осуществлять при неработающем двигателе, за исключением тех случаев, когда работа двигателя необходима по технологическому процессу данной операции (например, для регулировки угла опережения зажигания).

При разборке автомобиля снимать, транспортировать тяжелые агрегаты следует с помощью подъемно-транспортных механизмов, оборудованных захватами, гарантирующими полную безопасность работ. Нельзя поднимать и вывешивать автомобиль за буксирные крюки. Запрещается: поднимать грузы массой, большей, чем допускается для данного механизма; снимать, устанавливать и транспортировать агрегаты при зачаливании их тросом и канатами без специальных захватов. Снимать и устанавливать рессоры следует после установки под шасси (кузов) специальных подставок (козелков). Опорная поверхность головок домкратов должна иметь форму, исключающую соскальзывание поднимаемого груза (автомобиля, агрегата).

Ознакомимся с мерами пожарной безопасности. Чтобы не создавать условий для возникновения пожара на автомобиле, нельзя:

допускать загрязнений двигателя топливом и маслом;

допускать течь в топливопроводах, баках и приборах системы питания;

мыть двигатель бензином;

курить вблизи баков и приборов системы питания;

подогревать двигатель открытым пламенем.

В гаражах - стоянках и помещениях для технического обслуживания автомобилей запрещается:

пользоваться открытым огнем, паяльными лампами там, где хранятся легковоспламеняющиеся и горючие жидкости;

мыть или протирать бензином кузов, детали или агрегаты, а также мыть руки и чистить одежду бензином, курить;

хранить горючие жидкости в больших количествах, чем требуется;

держать открытыми горловины топливных баков;

загромождать проходы;

Своевременное обнаружение загорания и быстрое уведомление пожарной команды является главным условием успешной борьбы с возникшим пожаром.

ЗАКЛЮЧЕНИЕ

Не смотря на то, что японский двигатель 5Е FE надежный для его поддержания в работоспособном состоянии и предотвращения возможных неисправностей необходимо своевременно проводить его техническое обслуживание.

Кроме того, на сроке службы очень сильно сказывается качество и своевременность технического обслуживания. Для оказания качественного технического обслуживания необходимо знать особенности конструкции двигателя.

Во время написания дипломной работы были систематизованы научные и практические знания в области эксплуатации и ремонта двигателя 5Е FE, изучено устройство двигателя, основные его неисправности, диагностика неисправностей, техническое обслуживание и ремонт, для того чтобы ясно представлять его работу и быстро и качественно устранять неисправности и правильно ее эксплуатировать. Ознакомились с перечнем выполняемых работ в объеме технического обслуживания, с основными нормативами безопасности; с организацией диагностических и регулировочных работ, были рассмотрены методы и способы восстановления работоспособности двигателя.
