Документ: РЭ СЭТ7009 Типогрвфский, страницы 1-4

ОАО «Брестский электромеханический завод»

224020 г. Брест, ул.Московская, 202, Республика Беларусь

Телефоны:

- гарантийное и сервисное обслуживание: (0162) 42-33-02

(0162) 42-45-60

- консультация потребителей: т/факс (0162) 42-33-11

E-mail sktb_amr@bemzbrest.by

ОКП 422820

ОКП РБ 33.20.63.700

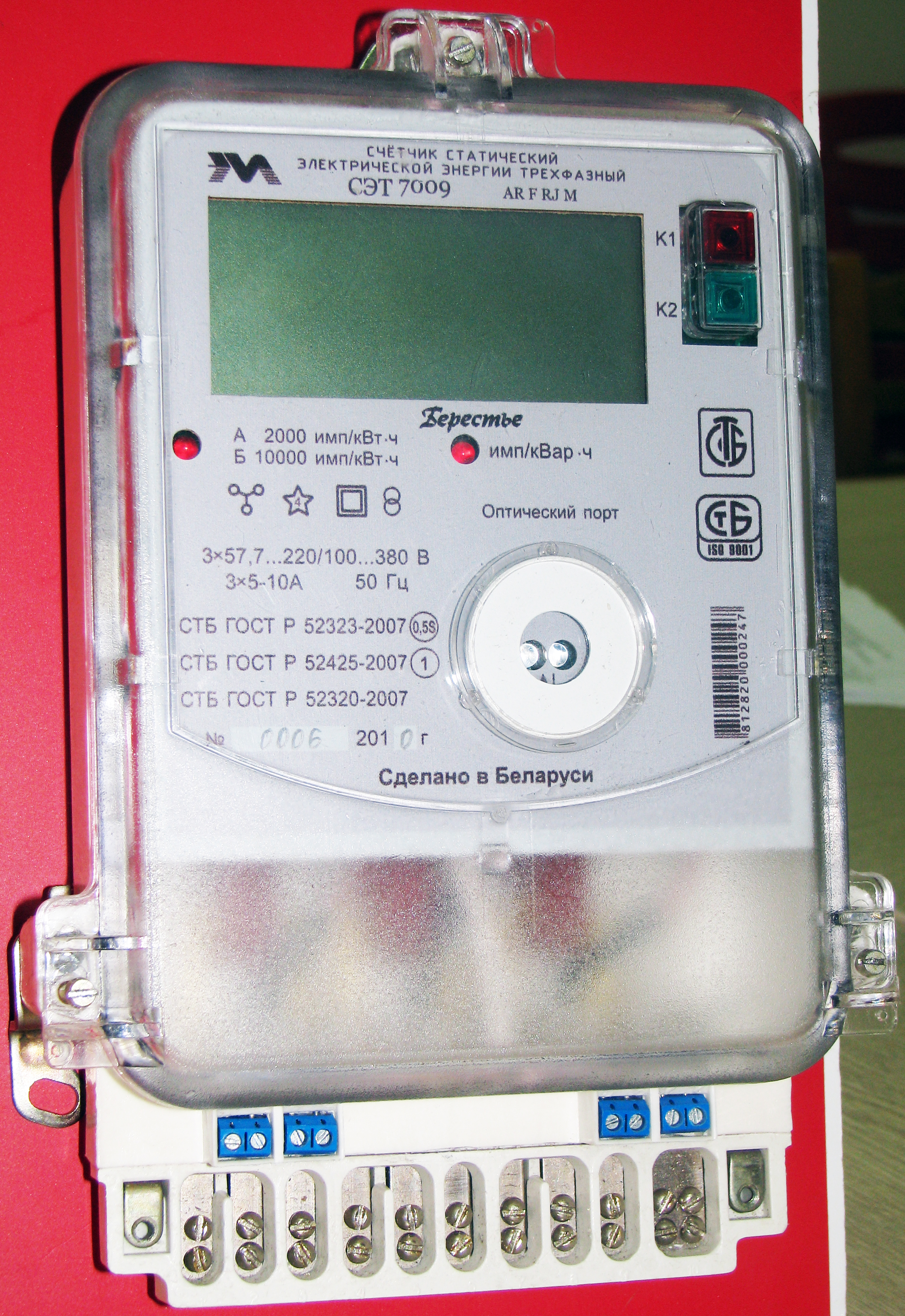

СЧЕТЧИК СТАТИЧЕСКИЙ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЙ

СЭТ7009

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ОТИБ.407219.004 РЭ

Счетчик допущен к применению

в качестве средства измерения

в Республике Беларусь:

- сертификат типа № 6873 от 27.01.2011 г.

- Госреестр № РБ 03 13 4567 11

Содержание

1 Назначение изделия ……………………………………………...........................................	3
2 Технические характеристики……………………………………………………………….	3
3 Комплектность………………………………………………………………………………	5
4 Меры безопасности………………………………………………………………………….	5
5 Подготовка изделия к использованию……………………………………………	6
6 Техническое освидетельствование…………………………………………………………	6
7 Транспортирование и хранение…………………………………………………..	6
8 Гарантии изготовителя……………………………………………………………………...	7
9 Установка и замена элемента питания……………………………………………………..	7
10 Исходные установки счетчика…………………………………………………………….	7
11 Сведения об утилизации……………………………………………………………………	9
12 Сведения о приемке, упаковке, продаже и установке …………………………………..	10
Приложение 1 Описание циклов индикации счетчика. Описание работы с кнопками счетчика……………………………………………………………………….	11
Приложение 2 Описание дополнительных информационных сегментов ЖКИ счетчика……………………………………………………………………….	12
Приложение 3 Расшифровка кодов состояния счетчика………………………………….	13
Приложение 4 Перечень параметров и данных, выводимых на ЖКИ счетчика и через последовательный интерфейс……………………………………………..	14

2

Приложение 4

Перечень параметров и данных, выводимых на ЖКИ счетчика и через

последовательный интерфейс

Наименование параметра, данных	Тип операции
Наименование параметра, данных	Вывод на ЖКИ	Считывание через интерфейс
1 Суммарная накопленная энергия и раздельно по тарифам	+	+
2 Суммарная накопленная энергия раздельно по фазам	-	+
3 Средняя мощность 3 мин, 15 мин ,30 мин	+	+
4 Максимумы мощности за месяц , за сутки	+	+
5 Мгновенная активная мощность (по 3 фазам)	+	+
6 Мгновенная реактивная мощность (по 3 фазам)	+	+
7 Напряжение (по 3 фазам)	+	+
8 Ток (по 3 фазам)	+	+
9 Коэффициент мощности cos φ (по 3 фазам)	+	+
10 Частота сети	+	+
11Архив событий состояния фаз	-	+
12 Архив событий состояния прибора	-	+
13 Архив событий коррекций	-	+
14 Тип прибора	-	+
15 Серийный номер счетчика	+	+
16 Дата выпуска прибора	-	+
17 Версия программы	+	+
18 Сетевой адрес прибора	+	+
19 Идентификационный код (ID) пользователя	-	+
20 Параметры интерфейса связи	+	+
21 Параметры импульсных выходов	+	+
22 Коэффициент трансформации тока	-	+
23 Коэффициент трансформации напряжения	-	+
24 Дата и время перехода на летний сезон	-	+
25 Дата и время перехода на зимний сезон	-	+
26 Календарь выходных дней	-	+
27 Тарифное расписание для рабочих дней	-	+
28 Тарифное расписание для выходных дней	-	+
29 Текущая дата и время	+	+
30 Разряд батареи	+	+
31 Текущий квадрант	-	+
32 Текущие тарифы	-	+
33 Число знаков после запятой	-	+
34 Профиль нагрузки за последние 95 суток плюс текущие сутки	-	+
35 Маска параметров выводимых на ЖКИ	-	+

15

Приложение 3

Расшифровка кодов состояния счетчика

Номер кода в меню	Расшифровка состояния
1	Признак блокировки доступа к счетчику по последовательным интерфейсам
2	Признак установленного пароля безопасности
3	Нарушена технологической перемычки
4	Разрешен автоматический переход на зимнее/летнее время
5	Разрешена работа тарифной программы
6	Запрет синхронизации времени ( превышение ограничение 30 мин/год)
7	Разряжена батарея
8	Сбой внутренних часов счетчика
9	Признак события ограничения нагрузки
10	Наличие напряжения фазы А
11	Наличие напряжения фазы В
12	Наличие напряжения фазы С
13	Признак нарушения порядка следования фаз
14	Признак нарушения калибровочных констант
15	Разрешен контроль превышения мощности
16	-
17	Режим работы импульсного выхода 2 (0- реакт. энергия , 1- откл. нагрузки)
18	Режим работы телеметрии (0 – 2000 имп/кВтч, 1 – 10000 имп/кВтч)
19	-
20	-
21	-
22	Разрешено суммирование активной энергии по модулю
23	Установлен пароль уровня 1
24	Установлен пароль уровня 2
25	Разрешена передача данных в формате счетчика СЭТ7007
26	Работа тарифной программы по исключению в календаре
27	Разрешено ведение архива получасовых срезов активной энергии
28	Разрешено ведение архива получасовых срезов реактивной энергии
29	Разрешен контроль «утренних» и «вечерних» максимумов
30	Разрешена индикация U,I,P с учетом введенных коэф. трансформации
31	Признак вскрытия клемной крышки
32	-

14

1 Назначение изделия

1.1 Настоящее руководство по эксплуатации распространяется на счетчики статические электрической энергии трехфазные СЭТ7009 (в дальнейшем – счетчик), трансформаторного включения, предназначенные для измерения и учета активной и реактивной энергии в одном направлении в трехфазных трех и четырех проводных сетях переменного тока номинальной частоты 50 Гц.

Счетчик имеет интерфейсы связи и предназначен для работы как автономно, так и в составе автоматизированных системах контроля и учета электроэнергии (АСКУЭ).

Соответствует требованиям ТУ BY 200032892.061-2010 , СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52323-2007, СТБ ГОСТ Р 52425-2007, ОТИБ.407219.004.

1.2 Счетчик предназначен для работы в закрытых помещениях при температуре от минус 40 ºС до плюс 60 ºС и относительной влажности воздуха 90% при температуре 30 ºC.

1.3 Исполнения счетчика должны соответствовать таблице 1.

Таблица 1

Исполнение

счетчика

Измеряемая активная энергия

(А)

Измеряемая реактивная энергия

(R)

Фиксация энергии по модулю

(F)

RS-485

(R)

Оптический интерфейс

(J)

Фиксация параметров сети

(М)

ОТИБ.407219.004

А

R

F

R

J

М

ОТИБ.407219.004-01

А

R

F

R

J

-

Обозначение счетчиков при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из:

- наименование;

- обозначение типа счетчика (СЭТ7009);

- тип измеряемой энергии, а именно:

- А – активной энергии;

- R – реактивной энергии;

- фиксация активной энергии по модулю (F);

- наличие RS-485 (буква R) ;

- наличие оптического интерфейса (буква J);

- фиксация нормируемых действующих значений фазных напряжений и токов по каждой из фаз (буква М)

- обозначение ТУ.

1.4 Пример записи обозначения счетчика при заказе: «Счетчик статический электрической энергии трехфазный СЭТ7009 AR F RJ M ТУ BY 200032892.061 - 2010».

2 Технические характеристики

Класс точности при измерении активной энергии………………………..0,5

Класс точности при измерении реактивной энергии……………………..1,0

Номинальный ток, А ………………………………………………………..3х5

Установленный рабочий диапазон тока, А...............................от 3х0,05(0,1) до 3х10
