Номинальное напряжение, В ………………………………………………3х220/380

Установленный рабочий диапазон напряжения, В ……………от 3х57,7 до 3х253

Расширенный рабочий диапазон напряжения, В………………...от 3х44 до 3х253

Номинальная частота, Гц ……………………………………………………50

3

Диапазон рабочих температур, С …………………………..от минус 40 до плюс 60

Полная мощность потребления по цепи тока, В·А не более ……………...0,2

Полная мощность потребления по цепи цепи напряжения, В·А не более 1.5

Активная мощность потребления по цепи напряжения, Вт, не более …..1,5

Стартовый ток при измерении активной энергии, мА …………………...5

Стартовый ток при измерении реактивной энергии, мА …………………10

Передаточное число, имп/ кВт·ч , режим А…………………………………2 000

режим Б…………………………………10 000

Оптопорт, скорость обмена, бит/с…………………………………………..9600

Порт RS 485 двухпроводной, скорость обмена, бит/с……………………..1200-38400

Самоход ……………………………………………………………………отсутствует

Единица младшего разряда, кВт·ч, не менее ……………………………….1 · 10^–3

Единица старшего разряда, кВт·ч, не более ………………………………..1 · 10⁷

Суточный ход часов в нормальных условиях, не более, с ………………….± 1

Срок службы, лет, не менее …………………………………………………..30

Межповерочный интервал, лет ……………………………………………….4

Гарантийный срок эксплуатации, лет ………………………………………..3

Гарантийный срок хранения, лет………………………………………………1

Масса, кг, не более ……………………………………………………………..1,25

Габаритные размеры, мм:

ширина ………………………………………………………………… 175

длина ……………………………………………………………………..295

высота ……………………………………………………………………75

Установочные размеры, мм

длина……………………………………………………………………...214

высота…………………………………………………………………….155

Счетчик может эксплуатироваться в сетях переменного напряжения

57,7; 127 и 220 В.

Счетчик обеспечивает автоматическую индикацию теста ЖКИ, текущей даты, времени и мощности, а также текущего количества потребленной активной и реактивной электроэнергии с нарастающим итогом раздельно по каждому из тарифов и их сумму с момента установки счетчика у потребителя в последовательности согласно Приложению и в зависимости от конкретной программы параметризации.

Счетчик, имеющий в обозначении символ «F», фиксирует активную энергию по модулю (показание счетного механизма для счетчика при нормальном чередовании фаз при обратном включении токовых цепей возрастает).

Счетчик, имеющий в обозначении символ «М» осуществляет измерение фазных напряжений и токов при коэффициенте мощности сos φ, равном единице, активной энергии с нормированной погрешностью в диапазоне рабочих температур.

Счетчик формирует сигнал о превышении порога мощности. Величина порога задается программно. Сигнал отключается программно, или оператором с помощью комбинации набора кнопок, расположенных на кожухе счетчика. Включение сигнала подтверждается включением символа «лимит нагрузки» ЖКИ и записью времени отключения в журнале событий

Счетчик обеспечивает при отсутствии напряжения сети сохранение данных, хода часов и ведение календаря в течение межповерочного интервала, а также хранение в энергонезависимом запоминающем устройстве информации в течение всего срока службы:

- накопленной энергии с нарастающим итогом суммарно и по четырем тарифам на начало суток ( 95 плюс текущие сутки), на начало месяца (24 плюс текущий месяц), на начало года (5 лет плюс текущий год);

- накопленной активной энергии прямого направления с нарастающим итогом,

4

Приложение 2

Описание дополнительных информационных сегментов ЖКИ

13

12

раздельно по фазам (А,В,С) и хранение архивов на начало суток (95 плюс текущие сутки), на начало месяца (24 плюс текущий месяц), на начало года (5 плюс текущий год).

- профилей нагрузки по активной и реактивной энергии прямого направления на глубину хранения 95 суток плюс текущие сутки;

- суточные значения «утренних» и «вечерних» получасовых максимумов энергии, глубина архива 95 суток плюс текущие сутки.

- максимумов получасовой мощности за текущий и 23 предыдущих месяцев раздельно по четырем тарифам и общего за месяц;

- максимумов получасовой мощности за текущие и 95 предыдущих суток раздельно по четырем тарифам и общего за сутки;

- времени, даты и признака 192 последних событий.

Счетчик имеет защиту от несанкционированных изменений его параметров (два уровня пароля безопасности).

Параметризация счетчика (количество тарифов, их временные рамки, календарь с учетом високосных и не високосных лет, переход на зимнее – летнее время и другие, выбираемые для конкретного исполнения счетчика, функции) осуществляется в соответствии с программой параметризации счетчика.

Счетчик имеет следующие параметры многотарифного учета:

- количество тарифов – 4;

- количество тарифных зон в сутках – 48;

- количество суточных профилей – 15;

- дискретность установки зон – 30 мин;

- количество профилей недели – 8;

3 Комплектность

3.1 В комплект поставки счетчика входят:

- счетчик статический электрической энергии трехфазный СЭТ7009

с крышкой - 1 шт.;

- руководство по эксплуатации ОТИБ.407219.004 РЭ - 1 экз.;

- карта параметризации - 1 экз.;

- методика поверки МП. БР 097-2010 - 1 экз.;

- программное обеспечение (SET 70XX_SERVICE.exe) - 1 диск.;

- упаковочная коробка - 1 шт.;

- комплект монтажных частей в составе:

1) винт М5-8gх10. 36. 019 ГОСТ 17473-80 - 3 шт;

2) шайба С. 5. 04. 019 ГОСТ 11371-78 - 3 шт.

Примечания

1 Допускается групповая потребительская тара без индивидуальных упаковочных коробок.

2 Методика поверки и программное обеспечение (электронный носитель) высылаются по требованию организаций, производящих параметризацию, поверку и ремонт счетчиков.

4 Меры безопасности

4.1 Не допускать коротких замыканий в сети и перегрузок по току выше максимального. Нарушения ведут к появлению дополнительной погрешности, а значительные - к отказу счетчика.

4.2 При проведении поверки, монтажа и эксплуатации счетчика должны соблюдаться требования "Межотраслевых правил по охране труда при работе в электроустановках".

5

4.3 В случае появления дыма, запаха гари из счетчика, выключить отключающее устройство (при его наличии), автоматические выключатели (предохранители) и вызвать дежурного электрика, в случае пожара позвонить в пожарную службу по телефону 101.

5 Подготовка изделия к использованию

5.1 Установку счетчика следует производить согласно «Правилам устройства электроустановок» (ПУЭ).

5.2 Эксплуатацию счётчиков производить в соответствии с ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей».

5.3 Подключение счетчика к сети переменного тока и сети АСКУЭ производить в соответствии со схемой подключения счетчика, приведенной на рисунках 1 и 3.

5.4 Монтаж, демонтаж, вскрытие, ремонт, поверку и клеймение производить только специально уполномоченным организациям и лицам, согласно действующим правилам по монтажу электроустановок.

5.5 Ввод начальных установок счетчика производится изготовителем, а в процессе эксплуатации - региональной сервисной службой в соответствии с программным обеспечением. Параметризация счетчика осуществляется через цифровой интерфейс RS-485 или оптический порт.

5.6 Счетчик учитывает электроэнергию непосредственно в киловатт-часах и киловар-часах. Справа от точки указываются доли киловатт-часов (киловар-часов).

5.7 Считывание данных о потребляемой электроэнергии производить по показаниям на ЖКИ счетчика, а также – с помощью программного обеспечения через цифровой интерфейс RS-485 или оптический порт при эксплуатации счетчика в системе АСКУЭ.

5.8 Общий вид ЖКИ счетчика приведен на рисунке 2.

5.9 Указания по подключению телеметрического устройства.

5.9.1 Гальваническая развязка импульсных устройств выполнена на оптопарах с транзистором N-P-N типа с "открытым" коллектором на выходе.

5.9.2 Напряжение питания U_п от 5 до 24 В.

5.9.3 Максимальное значение тока I макс равно 30 мА.

6 Техническое освидетельствование

6.1 Счетчик должен проходить периодическую поверку после каждых 4 лет эксплуатации.

6.2 Поверку счетчика производить в соответствии с МП. БР 097-2010.

7 Транспортирование и хранение

7.1 Счетчики транспортируют в закрытых транспортных средствах любого вида.

При транспортировании самолетом счетчики должны быть размещены в отапливаемых герметизированных отсеках.

7.2 Предельные условия транспортирования счетчиков:

- температура окружающего воздуха от минус 30 до плюс 70 ºС;

- относительная влажность воздуха 95 % при температуре 25 °С;

- атмосферное давление от 60 до 106,7 кПа (460 – 800 мм рт. ст.).

7.3 Трюмы судов, кузова автомобилей, используемые для перевозки счетчиков, не должны иметь следов цемента, угля, химикатов и т. д.

7.4 Счетчики до введения в эксплуатацию следует хранить на складах в упаковке изготовителя при температуре окружающего воздуха от 5 С до 40 С и относительной влажности воздуха 80 % при температуре 25 С.

6

Приложение 1

Описание циклов индикации счетчика

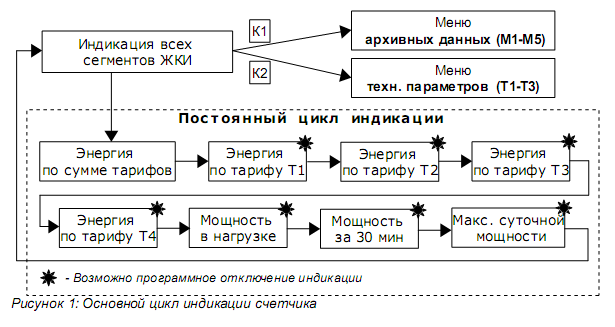

По умолчанию на индикацию, счетчик выводит данные в автоматическом режиме с интервалом смены показаний от 1 до 10 секунд (настраивается программно),данные выводимые на индикацию могут отключаться программно в зависимости от требований потребителя. Отключение индикации данных в постоянном цикле также отключает отображение данных в архивных циклах. Основной цикл индикации представлен на рисунке 1. Информация по активной и реактивной энергии и мощности индицируется по очереди.

Описание работы с кнопками счетчика.

Для входа в режим навигации по меню счетчика, следует одновременно нажать и удерживать кнопки К1 и К2 до появления засветки всех сегментов на жидкокристаллическом индикаторе. Далее в зависимости от типа требуемой информации следует сделать соответствующий, выбор путем нажатия на нужную кнопку:

• К1 — вход в меню выбора архивных данных;

• К2 — вход в меню выбора системных установок и параметров сети.

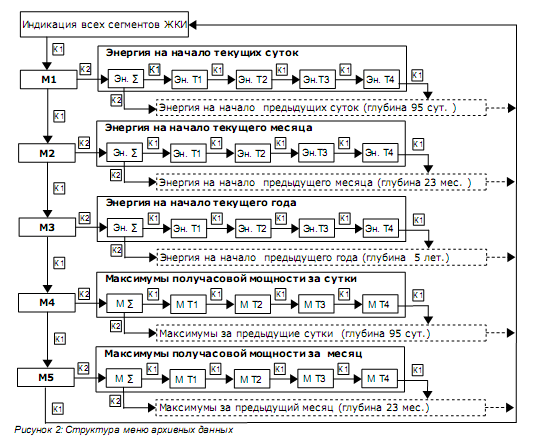

Структура меню архивных данных представлена на рисунке 2.

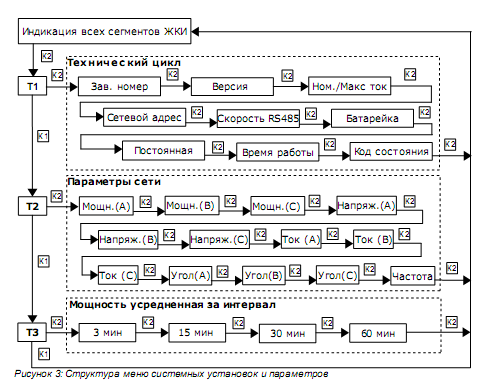

Структура меню системных установок и параметров представлена на рисунке 3.

11

12 Сведения о приемке, упаковке, продаже и установке изделия

12.1 Счетчик статический электрической энергии трехфазный СЭТ7009 AR F RJ _, ОТИБ.407219.004 _, заводской номер _______________ изготовлен и принят в соответствии с ТУ BY 200032892.061-2010, действующей технической документацией и признан годным для эксплуатации.

Дата изготовления « _____ » _________________ 2012 г.

(число) (месяц) (год)

Исполнитель _________________ ___________________

(подпись) (фамилия)

Штамп ОТК Клеймо поверителя

12.2 * Счетчик статический электрической энергии трехфазный СЭТ7009 AR F RJ М, заводской номер __________________ упакован согласно требованиям, предусмотренным конструкторской документацией.
