РАДИОЭЛЕКТРОНИКА
Конвертер
ÄÌÂА.А. Данильчук, г. НовоградВолынский, Житомирская обл.
Конвертер разработан на основе |
Сигнал с антенны поступает на |
блока СКД с целью упрощения его |
входной контур L1C1. Это в неко- |
схемы, настройки и сборки. Он со- |
торой степени не соответствует |
держит минимум недефицитных ра- |
полному согласованию и ухудша- |
диодеталей, неоднократно повто- |
ет избирательность (прием по зер- |
рялся на протяжении многих лет и |
кальной частоте). Но так как на- |
показал отличные результаты. Одна- |
сыщенность диапазона невелика, |
ко из-за отсутствия УВЧ ему необ- |
то такое схемотехническое реше- |
ходим сигнал достаточного уровня. |
ние оказалось приемлемым. С |
Конвертер выполнен по схеме ав- |
контура L1C1 сигнал через кон- |

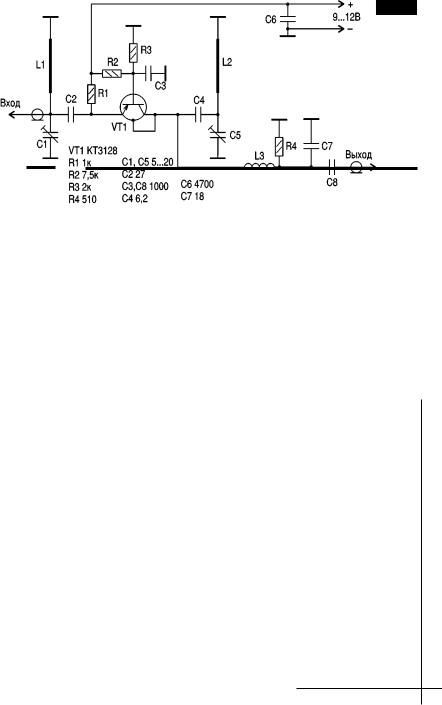

тогенерирующего смесителя (рис.1) |
денсатор С2 поступает на тран- |
и преобразовывает 21-41 каналы в |
зистор VT1, включенный по схеме |
1-5 каналы МВ диапазона или при |
с общей базой. Резисторы R2 и R3 |
необходимости в ПЧ телевизора не- |
делителя напряжения в цепи базы |
посредственно, что с применением |
выбраны из условия оптимально- |
СКМ-24 дает положительный ре- |
го генерирования частоты и мак- |
зультат. |
симального преобразования. |
Ðèñ.1
Конструктор ¹ 5/2000
ua.com.ra@sea mail:-E
ua.com.sea.http://www
3
РАДИОЭЛЕКТРОНИКА
à
á
http://www.sea.com.ua |
â |
|
|
||
|
Ðèñ.2 |
|
|
Обратная связь в автогенерато- |
|
ra@sea.com.ua |
ре осуществляется за счет про- |
|
лектора. Если применяют транзи- |
||
|
ходной емкости транзистора, ко- |
|
|
торая увеличена соединением кор- |
|
|
пуса транзистора с выводом кол- |
|
E-mail: |
сторы в пластмассовых или кера- |
|
мических корпусах типа КТ3115, |
||
|
||
|
то их проходной емкости для ус- |
|
|
тойчивого автогенерирования мо- |
4Конструктор ¹ 5/2000
жет оказаться мало. Тогда необходимо увеличить ее подключением конденсатора емкостью 1-3 пФ к выводам коллектора и эмиттера транзистора VT1. Связь VT1 с контуром гетеродина - через конденсатор С4, который желательно выбрать с большим отрицательным ТКЕ для улучшения температурной стабилизации частоты. Контур гетеродина L2C5 перестраивают подстроечным конденсатором С5. В результате биений гетеродина и телевизионного сигнала, поступающего на вход конвертера, на коллекторе VT1 появляется разностный сигнал промежуточной частоты, который выделяется избирательной цепью L3C7 и через конденсатор С8 поступает на вход телевизора.

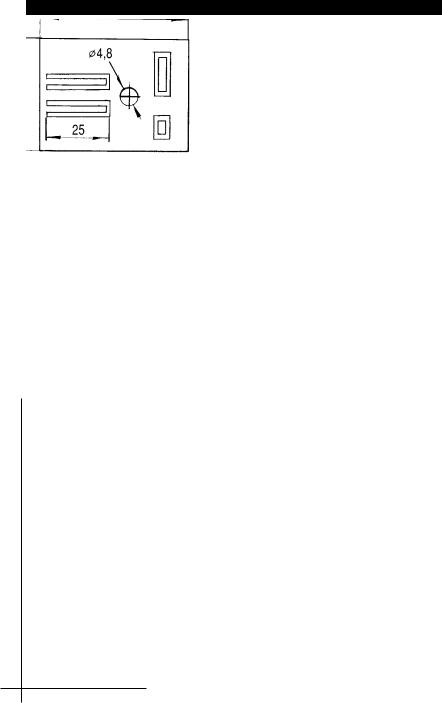

Печатная плата конвертера показана на рис.2. Она выполнена из двустороннего фольгированного стеклотекстолита марки СФ1-35 толщиной 1,5 мм. Со стороны установки деталей методом травления или прорезания формируются две полосковые линии толщиной 2 мм и длиной 25 мм, а также две контактные площадки, на которые навесным монтажом паяют радиодетали. С обратной стороны фольгу оставляют в качестве экрана. Плату тщательно полируют, например, пастой ГОИ, и покрывают нитролаком, разведенным растворителем
âсоотношении 1:1.
Âдальнейшем это защитное покрытие в местах пайки надо удалить, соскабливая кончиком ножа. По контуру припаивают экран вы-
|
|
РАДИОЭЛЕКТРОНИКА |
сотой 15 мм, вырезанный из луже- |
ÊÒ371, ÊÒ3115, ÊÒ3132 è äð. Ïðè |
|
ной жести, например, от банки из |
использовании транзисторов дру- |
|
ïîä êîôå. |
|
гой структуры изменяют только |
Внутри образовавшегося корпу- |
полярность напряжения питания. |
|
са L1 и L2 припаивают перегород- |
Налаживание сводится к про- |
|
ку - экран из той же жести длиной |
верке потребляемого тока 2-3 мА. |
|
30 мм. Под транзистор сверлят |
При исправных деталях и правиль- |
|
отвертие 4,8 мм и раззенковы- |
ном монтаже конвертер работо- |
|
вают фольгу на плате с обеих сто- |
способен с первого включения в |
|
рон, так как корпус транзистора |
99 %. Конденсатором С5 добива- |
|
находится под напряжением от- |
ются увеличения шума или слабо- |
|
носительно |
корпуса конвертера. |
го появления сигнала, потом кон- |
В стенках корпуса проделывают |
денсатором С1 подстраиваются на |
|
отверстия под тонкий кабель и |
лучшее качество изображения. |
|
провод питания. Кабель припаива- |
Дальнейшую настройку проводят |
|
ют оплеткой к корпусу, а цент- |
конденсатором С5 и органами на- |
|
ральными жилами - по назначе- |
стройки телевизора. Редко может |
|
нию. С других сторон к кабелю |
понадобиться изменение номина- |
|
припаивают гнезда, штеккеры. Де- |
лов резисторов R2 и R3 для уста- |
|
тали монтируют навесным монта- |
новки оптимального режима тран- |
|
жом, обкусывая их выводы до ми- |
зистора. |
|
нимума. |
|
Конвертер показал хорошую |
L3 представляет собой бескар- |
стабильность в работе и техноло- |
|
касную катушку с внутренним ди- |
гичность. |
|
аметром 3 мм, намотанную прово- |
5-этажная антенна [2] без наст- |
|
дом ПЭВ 0,3 мм виток к витку. |
ройки рефлектометром, с кабе- |
|
Количество витков зависит от ка- |
лем длиной 14,5 м типа РК-75 с |
|
нала, на который предполагается |
данным конвертером на 24-м ка- |
|
преобразовывать ДМВ сигнал: 1-й |
нале принимает с отличным ка- |
|
канал - 28 витков, 2-й канал - 24 |
чеством телепередачи СТБ г.Киев, |
|
витка, 3-й канал - 17 витков, 4-й |
транслирующиеся через местный |
|
канал - 14 витков, 5-й канал - 11 |
телецентр мощностью 4 Вт с рас- |
|
витков. |
|
стояния 15 км, а также принима- |
В конвертере использованы ре- |
ет передачи из Ровно, Житомира, |
|
зисторы типа МЛТ-0,125, конден- |
Хмельницкого. |
|
саторы КМ, КТ и КД. Отрица- |
Литература |
|
тельным ТКЕ обладают керамиче- |
||
ские конденсаторы с красным |
1. Крючков А. ДМВ конвер- |
|
(-700õ10-6) и голубым (-50х10-6) |
тер//Радио.-1964.-¹4.-С.24-25. |
|
цветом окраски. Транзисторы же- |
2. Кудрявиенко Н. Многоэтажная |
|
лательно |
использовать типа |
антенна ДМВ//Радио.-1990.- |
КТ3128, КТ3127 с любыми бук- |
¹11.-Ñ.42-44. |
|
венными индексами, но можно
Конструктор ¹ 5/2000
ua.com.ra@sea mail:-E
ua.com.sea.http://www
5
