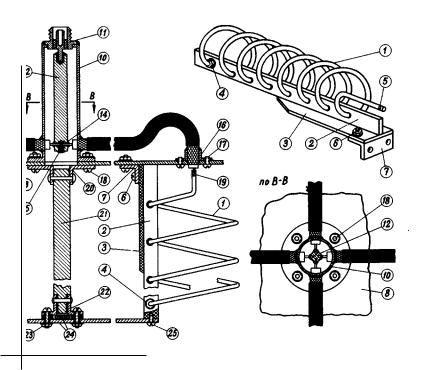

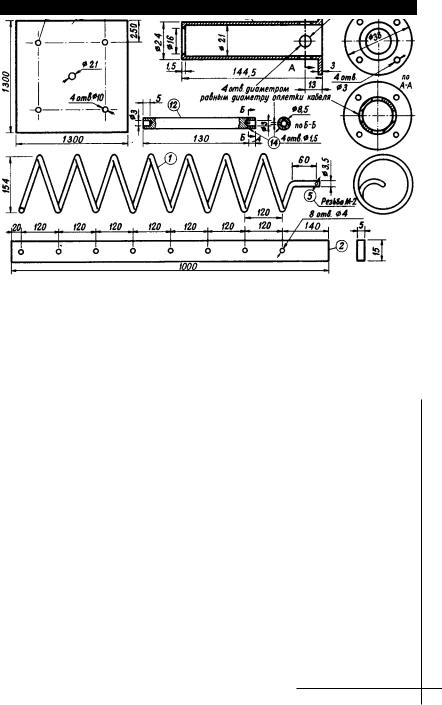

Для большей жесткости конструкции в центре рефлектора с лицевой стороны под болты 18 крепят фланец 20, в который вставляют и приклепывают текстолитовую штангу 21. К другому концу штанги с помощью фланца 22 и болтов 23 прикрепляют две планки 24 из оргстекла. Концы этих планок привин- чивают винтами 25 к торцам несущих планок. Затем крепят всю конструкцию за рефлектор по месту установки антенны и подключают телевизионный кабель к антенному разъему 11.

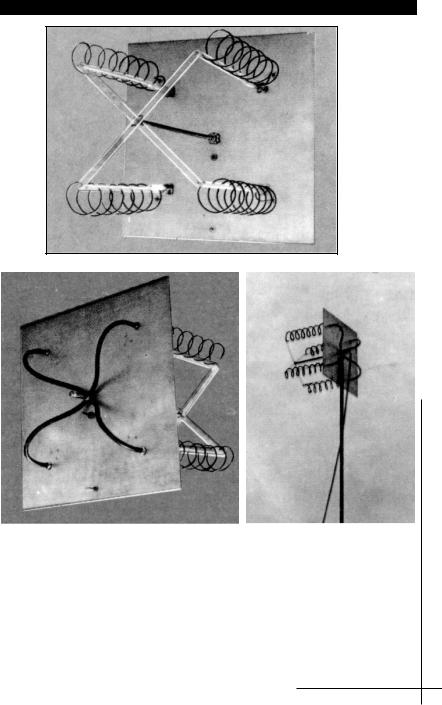

Возможны различные модификации данной конструкции. Так, например, можно увеличить количе- ство витков спиралей. Коэффициент усиления такой антенны станет больше, однако слишком увлекаться этим не стоит, так как плата за это - большие размеры антенны, которые и в описанном варианте не так уж малы. Если важны хорошие

массо-габаритные показатели и приемлемо некоторое ухудшение параметров антенны, можно вместо четырех спиралей использовать две. В этом случае также отпадает необходимость в согласующем стакане. Сам стакан (в четырехспиральном варианте) может иметь другие размеры, важно сохранить лишь его высоту и отношение внешнего диаметра штыря к внутреннему диаметру стакана. Наконец, можно увеличить диаметр проводов спиралей, изменить конструкцию несущих штанг, что при сохранении параметров антенны может обеспе- чить большую механическую проч-

ность антенны.

Материал подготовил П. Федоров

Литература 1. Карпов Б., Саркисов В. Синфаз-

ная спиральная антенна//Ра- дио.-1969.- ¹2.- С.17-18.

Фотоэлектрический датчик углов перемещения описан в авторском свидетельстве СССР 1471066. Схема измерения угла поворота изделия показана на рис.1. На поворачивающем изделии установлена металлическая отражающая пластина 2, имеющая переменную ширину по мере изменения угла, причем ширина пластины 2 линейно изменяется по отношению к углу поворота. Пластина освещается источником света 1. Отраженный свет через узкую диафрагму 3 попадает на фотоприемник 4. Очевидно, что величина светового потока, поступающего на фотоприемник, прямо пропорциональна ширине отражателя при данном угле поворота, а значит, ток в фотоприемнике прямо пропорционален углу поворота изделия. Амперметр, измеряющий этот ток, можно проградуировать в градусах.

Обычно при измерениях уровня го-

рючих жидкостей (бензина, нефти и др.) стараются не пользоваться системами измерений с электрическим током во избежание пожара. В устройстве по патенту РСТ 90/00725 используется акустический метод измерений

(рис.2). В баке 2 находится бензин 1. На всю высоту бака устанавливают металлический стержень 4, в верхней части которого крепят электроакустические преобразователи: передающий 3 и приемный 5. Генератор и блок обработки 6 вырабатывает сигнал для передающего преобразователя и обрабатывает сигнал с приемного преобразователя. Сигнал вырабатывается на частоте

f = 50 (êÃö) /d (ìì),

где d - диаметр стержня. В блоке 6 измеряется сдвиг фазы между излу- чаемым и принимаемым сигналами. По сдвигу фазы определяют уровень бензина.

Другой способ измерения уровня го-

Конструктор ¹ 5/2000

рючей жидкости предложен в патенте ЕПВ 0327958. В баке 1 (рис.3) находится горючая жидкость. В ней плавает поплавок 3, на верхушку которого надет стальной наконечник 6. Этот наконеч- ник находится в поле катушки с током 4. Направление тока в катушке выбрано так, что наконечник выталкивается вниз. Сверху и снизу наконечника установлены концевые выключатели 5. В состоянии равновесия поплавок с наконечником удерживается в поле электромагнита. Предположим, уровень горючей жидкости повысился, и поплавок пошел наверх. Наконечник упирается в верхний концевой выклю- чатель. При включении этого выключа-
