теля ток в катушке начинает нарастать. При росте тока нарастает выталкивающая сила, и при некотором его уровне наконечник отходит от выклю- чателя. Ток перестает нарастать. При снижении уровня жидкости наконеч- ник упирается в нижний концевой выключатель, при включении которого ток в катушке начинает уменьшаться до тех пор, пока наконечник не отходит от концевого выключателя. В результате об уровне жидкости в катушке можно судить по силе тока, которая измеряется амперметром.
Способ измерения уровня жидкого металла в печи описан в авторском свидетельстве СССР 1476317. Над печью 1 (рис.4), в которой находится расплавленный металл 2, устанавливают СВЧ излучатель 6 с отражающим зеркалом 5. На излучатель поступает СВЧ сигнал с переменной частотой с блока 7. Приемник 4 принимает сигнал, и его уровень оценивается в блоке 3. При определенном уровне жидкого металла оставшаяся незаполненной часть печи
ПАТЕНТНЫЙ ФОНД
является резонатором на некоторой определенной частоте, которая зависит от уровня жидкого металла (чем ниже уровень, тем ниже резонансная частота). При сканировании частоты СВЧ сигнала в некоторый момент наступает резонанс, резко повышается уровень принятого сигнала, что и фиксируется в блоке 3 и пересчитывается в уровень.
Датчик силы, приложенной в раз-
личных точках поверхности, описан в патенте США 4814562. Сила действует на блок из упругого материала (рис.5), в котором просверлены продольные каналы. На одних выходах каналов установлены излучатели света 1, на других -- приемники света 2. Каналы расположены как раз на линии излуча- тель-приемник. При отсутствии приложенной силы все излучение от излуча- теля попадает на приемник. Если приложить силу, то материал сжимается, и канал смещается вниз от оси излуча- тель-приемник. В результате просвет канала сужается и световой поток от излучателя к приемнику уменьшается (на рис.5,б просвет зачернен). Чем меньше ток в приемнике света, тем больше сжимающая сила. Датчик хорошо применять в тех случаях, когда сила приложена неравномерно по поверхности и можно измерить ее в различных точках поверхности.
Устройство по авторскому свидетельству СССР 1434290 позволяет контро-
лировать давление в шине на ходу автомобиля. На ободе колеса 1 (рис.6)
крепят постоянный магнит 2. Напротив него на шасси устанавливают катушку 3. При прохождении магнита мимо катушки в последней наводится импульс. Период следования импульса фиксируется периодометром 4. При снижении давления уменьшается диаметр колеса, и поэтому уменьшается период следования импульсов катушки. Производится сравнение периодов на различных колесах, после чего нужно проверить то колесо, где период наименьший.
Конструктор ¹ 5/2000
ua.com.ra@sea mail:-E
ua.com.sea.http://www
11
СПРАВОЧНЫЙ ЛИСТ
Условные буквенно-цифровые обозначения в электрических схемах
С.Т. Усатенко, М.В. Терехова, Киев
СХЕМЫ ЦИФРОВОЙ ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ
E-mail: ra@sea.com.ua http://www.sea.com.ua
12
Схемы изделий цифровой вычис- |
дом (рис.1,б) вертикальные и гори- |
||
лительной техники выполняют в |
зонтальные координаты обознача- |
||
соответствии с правилами, установ- |
ют прописными буквами латинско- |
||
ленными ГОСТ 2.708-81, и с учетом |
го алфавита (кроме 1 и 0). Допус- |
||
требований ГОСТ 2.701-84, ГОСТ |
кается давать дополнительную раз- |
||
2.702-75, ÃÎÑÒ 2.721-74. |
метку ряда и колонки с помощью |
||
Условные графические обозна- |
вертикальных и горизонтальных |
||
чения |
(УГО) выполняют по ГОСТ |
øêàë, êàê |
показано на рис.1. Де- |
2.743-82 "ЕСКД. Обозначения ус- |
ление шкал обозначают порядковы- |
||
ловные графические в схемах. Эле- |
ми номерами с постоянным их ко- |
||
менты цифровой техники". |
личеством в пределах каждого ря- |
||
Особенности выполнения схем. |
да и колонки. Расстояние между |
||
1. При большой графической на- |
делениями шкалы должно быть не |
||
сыщенности листов схем допускает- |
менее 2 мм. |
||
ся делить поле листа на колонки, |
2. Электрические связи с входны- |
||
ряды, зоны или применять метод |
ми выводами изделия показывают |
||
координат. При делении поля лис- |
входящими и выходящими линиями, |
||
та на зоны (рис.1,а) колонки обо- |
заканчивая их на правой стороне |
||
значают по верхней кромке листа |
или внизу листа. |
||
слева |
порядковыми номерами с |
3. Äëÿ |
большей наглядности |
постоянным количеством знаков в |
структурных и функциональных |
||
номере (00, 01, …, 10, …, 20), а ря- |
схем допускается выделять функци- |
||
ды - по вертикали сверху вниз про- |
ональные части штрихпунктирной |
||
писными буквами латинского ал- |
линией (рис.2,а), а в условном гра- |
||
фавита. Ширину колонки принима- |
фическом обозначении функцио- |
||
ют равной ширине минимального |
нальной части выделять ее состав- |
||
основного поля УГО элемента, а |
ные части толщиной линии, приня- |
||
высоту ряда - минимальной высоте |
òîé äëÿ ÓÃÎ. |
||
УГО. Обозначение зоны состоит из |
Каждой выделенной составной |
||
обозначения ряда и обозначения |
части присваивают наименование |
||
колонки, например, В01, С10. При |
или условное обозначение, кото- |
||
делении поля координатным мето- |
рое должно быть пояснено на поле |
||
Конструктор ¹ 5/2000
СПРАВОЧНЫЙ ЛИСТ

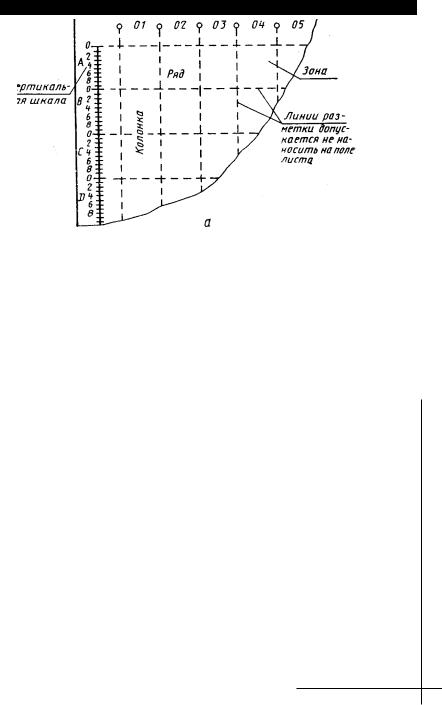

Ðèñ.1
схемы. Направление потоков информации при необходимости показывают стрелками на линиях взаимосвязи (рис.2,б).
4. На поле схем допускается приводить таблицы сигналов с указанием информации, необходимой для прослеживания сигнала в изделии. Форма таблицы стандартом не устанавливается. В таблице обяза-
тельно указывают наименование или обозначение сигнала и его порядковый номер, конструктивные обозна- чения контактов, через которые проходит сигнал. Можно вводить в
таблицу дополнительную информацию. Порядок расположения информации в таблицах сигналов должен соответствовать алфавитному расположению сигналов и упоря-
Конструктор ¹ 5/2000
ua.com.ra@sea mail:-E
ua.com.sea.http://www
13
E-mail: ra@sea.com.ua http://www.sea.com.ua
14
СПРАВОЧНЫЙ ЛИСТ

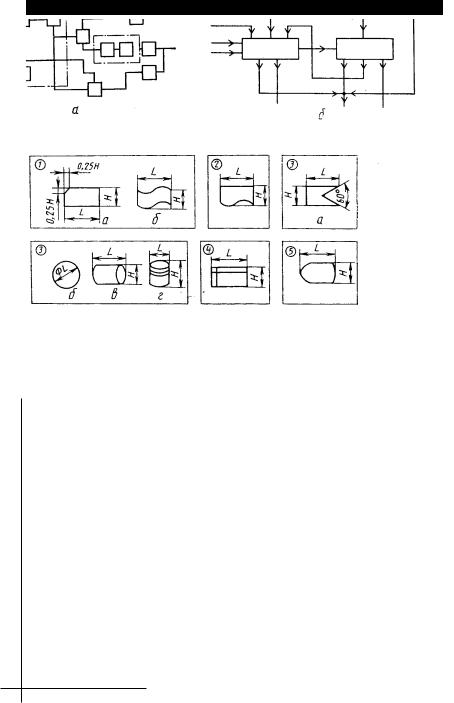

Ðèñ.2
Ðèñ.3 |
|
доченным конструктивным или |
В схеме УГО указывают на наиме- |
схемным адресам. |
нование каждой функциональной |
Структурная схема. Функциональ- |
части, ее тип или условное обозна- |
ные части в структурных схемах ци- |
чение. Допускается над УГО делать |
фровой вычислительной техники |
поясняющие надписи. |
изображают в виде прямоугольни- |
Функциональная схема. Функ- |
ков. Допускается изображение |
циональные части изделия на схе- |
функциональных частей в виде УГО, |
ме изображают в виде прямо- |
приведенных на рис.3, где 1 - уст- |
угольников, а двоичные логичес- |
ройства, в которых в качестве но- |
кие элементы - по ГОСТ 2.743-82. |
сителя данных применяют: а) пер- |
Допускается функциональные ча- |
фокарты; б) перфоленты; 2 - печа- |
сти изображать в виде УГО, при- |
тающие устройства; 3 - накопитель: |
веденных на рис.4, где 1 - комби- |
а) на магнитных картах; б) на маг- |
национный элемент (общее обо- |
нитной ленте; в) на магнитном бара- |
значение для элемента типа сверт- |
бане; г) на магнитном диске; 4 - |
ки, избирательной схемы, шифра- |
запоминающее устройство (МОЗУ, |
тора и др.); 2 - сумматор: а) на |
ПЗУ и т.д); 5 - визуальное устрой- |
два числа; б) на n чисел; 3 - деши- |
ство ввода-вывода. |
фратор; 4 - регистр сдвига; 5 - |
Размер Н выбирают из ряда 10; |
элемент памяти; 6 - приоритетные |
15 мм и далее через 5 мм, а размер |
схемы. |
L=1,5 Í. |
Размер Н выбирают из ряда 10,15 |
Конструктор ¹ 5/2000 |
|
СПРАВОЧНЫЙ ЛИСТ
Ðèñ.4

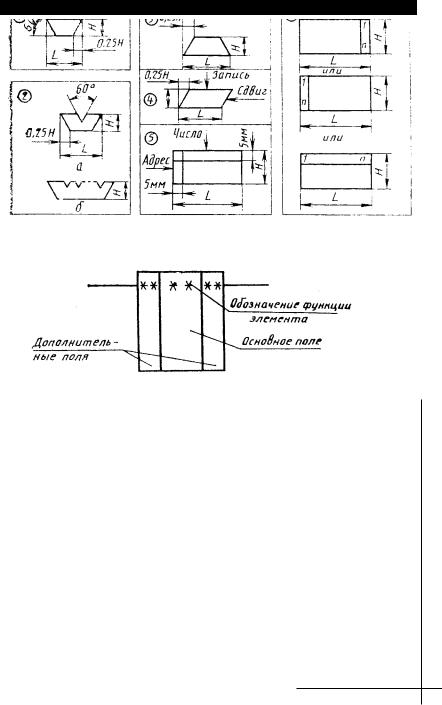

Ðèñ.5
