транзисторов в соответствии с выполнением ключей по схемам рис. 3.4.3,б,в. Модифицированная схема трехфазного регулятора с широтно-импульсным способом регулирования напряжения показана на рис. 3.4.5. Здесь последовательные ключи выполнены на антипараллельно соединенных транзисторах и диодах, а вместо закорачивания фаз нагрузки параллельными ключами применено межфазное закорачивание нагрузки с помощью трехфазного диодного моста и общего однонаправленного ключа – транзистора. При этом формы напряжений и токов в фазах регулятора такие же, как у однофазного регулятора на рис. 3.4.4, только с соответствующим временным сдвигом между фазами.

Рис. 3.4.5

3.4.2. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ

Регулировочные характеристики. Для нахождения зависимости первой гармоники выходного напряжения регулятора от относительной длительности импульса tи напряжения в интервале такта Тт, обозна-

чаемой как tи* , необходимо вычисление соответствующего коэффициента ряда Фурье. Ограничимся здесь

случаем однократного широтно-импульсного регулирования (ШИР), тог-да в соответствии с рис. 3.4.2,а действующее значение первой гармоники выходного напряжения регулятора вычислим как первый коэффициент ряда Фурье:

Здесь регулировочная характеристика нелинейная, но при многократном широтно-импульсном регулировании (рис. 3.4.2,б) с ростом кратности регулировочная характеристика приближается к линейной.

Внешние характеристики. Под внешней характеристикой регулятора переменного напряжения с ШИР понимается зависимость действующего значения первой гармоники выходного напряжения регулятора от действующего значения первой гармоники выходного тока при постоянном фазовом угле нагрузки по первой гармонике и постоянной относительной длительности импульса ШИР, так как такой регулятор предназначен для получения практически синусоидального регулируемого переменного напряжения и тока.

Как уже отмечалось, из-за импульсного характера входного тока регулятора (рис. 3.4.4,б) обязательно наличие входного LC-фильтра, причем функцию продольной индуктивности фильтра может исполнять и собственная индуктивность источника питания при «слабых» источниках. В этом случае внешняя характеристика регулятора будет практически определяться внешней характеристикой входного LC-фильтра из-за близких к идеальным характеристик современных ключевых элементов.

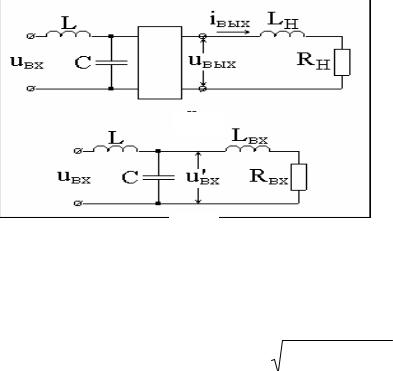

Функциональная и расчетная схемы замещения регулятора с фильтром для нахождения его внешней характеристики приведены на рис. 3.4.6,а,б. На рис. 3.4.6,б вентильная часть регулятора с активноиндуктивной нагрузкой заменена эквивалентным по первым гармоникам входным также активноиндуктивным сопротивлением, следующим образом пересчитанным из сопротивлений нагрузки

115

что становится очевидным, если сравнить непрерывный выходной и импульсный входной ток регулятора на рис. 3.4.4.

а

б

Рис. 3.4.6

Входное сопротивление вентильной части регулятора по первой гармонике (при отсутствии LC- фильтра)

с учетом того, что регулировочная характеристика при многократном ШИР имеет линейную зависимость.

Если для схемы на рис. 3.4.6,б найти зависимость действующего значения первой гармоники напряжения на выходе фильтра U ′от приведенных параметров нагрузки

а по значениям Uвых′ (1) определить и выходное напряжение регулятора

Uвых(1) =Uвх(1)Ср,

то можно обеспечить возможность построения внешней характеристики регулятора, определяя при этом выходной ток по (3.4.3).

Здесь необходимо отметить один характерный промежуточный результат на пути нахождения внешней характеристики. Из (3.4.5) следует, что регулятор переменного напряжения согласовывает сопротивления входной и выходной цепей по первой гармонике как трансформатор. Учитывая, что в главе 1 регулятор постоянного напряжения, обладающий таким же свойством пересчета сопротивлений входной и выходной цепи по постоянному току, был на-

зван «электронным трансформатором постоянного напряжения», здесь ре-

гулятор переменного напряжения можно назвать «электронным трансформатором переменного напряжения». При этом коэффициентом трансформации служит степень регулирования напряжения. Если она меньше единицы, то трансформатор только понижающий.

116

Возвращаясь к задаче нахождения внешней характеристики регулятора, найдем методом АДУ1 зави-

После его алгебраизации методом АДУ1 (см. раздел 1.5.2.3.1 части 1) получаем для действующего значения напряжения на выходе LC-фильтра, а значит, через умножение на степень регулирования и действующего значения первой гармоники выходного напряжения регулятора следующее выражение:

Значение емкости С входного фильтра выбирается так, чтобы импульсная составляющая входного тока регулятора замкнулась через нее, а в питающую сеть проходила практически только первая гармоника входного тока регулятора. Тогда при заданных параметрах входного фильтра L,C методика построения внешних

характеристик такова. Для фиксированного значения степени регулирования Ср и фазового угла нагрузки

ϕ = arctg ωLн варьируют параметры нагрузки, а значит, по (3.4.6) и Rвх, Lвх и по (3.4.8) находят дейст-

Rн

вующее значение первой гармоники выходного напряжения регулятора, а по (3.4.3) и действующее значение первой гармоники выходного тока. Так по точкам строится семейство внешних характеристик.

3.5. РЕГУЛЯТОРЫ С КОЭФФИЦИЕНТОМ ПРЕОБРАЗОВАНИЯ ПО НАПРЯЖЕНИЮ БОЛЬШЕ ЕДИНИЦЫ

(ПОВЫШАЮЩИЕ И ПОВЫШАЮЩЕ-ПОНИЖАЮЩИЕ РЕГУЛЯТОРЫ)

3.5.1. СХЕМЫ РЕГУЛЯТОРОВ

Проблема построения бестрансформаторных повышающих регуляторов переменного напряжения является значимой и актуальной, так как позволяет не только стабилизировать напряжение на выходе регулятора на номинальном уровне при снижении входного напряжения, но и открывает новые возможности для их использования. Исключение трансформатора избавляет от дорогого, громоздкого, инерционного элемента регулятора. Повысить выходное напряжение регулятора над входным напряжением позволяет использование

управляемого с помощью ШИР на высокой частоте обмена энергией между накопительными дросселями и конденсаторами, введенными в регуляторы [5], аналогично тому, как это делалось в преобразователях постоянного напряжения в постоянное (см. главу 1). Схемы таких регуляторов переменного напряжения получают путем модернизации соответствующих схем регуляторов постоянного напряжения с учетом знакопеременности входного

и выходного напряжения.

На рис. 3.5.1,а,б приведены схемы однофазных по-

вышающего и повышающе-понижающего регуляторов пе-

ременного напряжения, аналогичные соответствующим повышающему и повышающе-понижающему преобразователям постоянного напряжения на рис. 1.2.1 и 1.2.5. Тран-

117

зисторы и диоды в преобразователях постоянного напряжения заменены на ключи переменного тока по одной из схем рис. 3.4.3. Принцип действия регулятора переменного напряжения такой же, как и соответствующего преобразователя постоянного напряжения. При этом изменение по синусоиде входного напряжения регулятора приводит к воспроизведению синусоиды (с пульсациями от ШИР) на выходе регулятора. Новым

моментом здесь является не только наличие в нагрузке ветви с активным сопротивлением Rн, но и возможной ветви

с индуктивным сопротивлением Lн.

На рис. 3.5.2 построены временные диаграммы для повышающе-пони-жающего регулятора переменного напряжения. На первой диаграмме показаны входное напряжение и входной ток регулятора, на второй – напряжение

и ток накопительного дросселя L. На третьей диаграмме приведен ток ключа К2. На четвертой диаграмме приведены напряжение на накопительной емкости С и суммарный ток активно-индуктивной нагрузки. Ключи К1 и К2 работают в противофазе. При включенном ключе К1 в накопительном дросселе L нарастает ток под действием напряжения питающей сети и запасается энергия. При включенном ключе К2 (К1 разомкнут) энергия из накопительного дросселя L передается в накопительный конденсатор С и в нагрузку. Изменением соотношения включенного состояния ключей К1 и К2 в высокочастотном такте Тт можно регулировать величину выходного напряжения регулятора как выше, так и ниже значения входного напряжения. Чем выше частота тактов, тем меньше значение емкости накопительного конденсатора, выполняющего также функцию сглаживания высших гармоник выходного напряжения. Значение накопительной индуктивности практически не зависит от частоты коммутации, а определяется мощностью, потребляемой в нагрузке.

От указанного недостатка свободен повышающий регулятор переменного напряжения (см. рис. 3.5.1,а). Но он не позволяет при таком же (рассмотренном в предыдущем повышающе-понижающем регуляторе) способе управления получать на выходе напряжение меньше, чем на входе. Однако для регулирования выходного напряжения вниз от входного здесь можно использовать фазовый способ регулирования, изложенный в разделе 3.5.2.

Получить непрерывный входной ток повышающе-понижающего регулятора можно, если выполнить его на базе повышающе-понижающего преобразователя постоянного напряжения Кука, рассмотренного в разделе 1.2.2.2. Схема такого регулятора переменного напряжения показана на рис. 3.5.3,

118

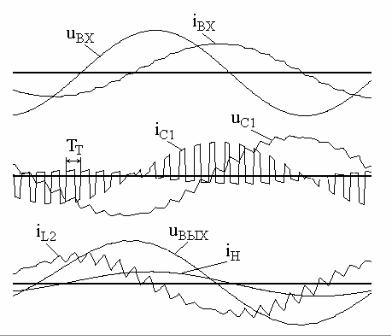

а временные диаграммы его работы – на рис. 3.5.4. Ключи К1 и К2 также работают в противофазе. При замыкании ключа К1 запасается энергия в накопительном реакторе L1. Одновременно от накопительной емкости С1 через ключ К1 питается выходная цепь, состоящая из выходного L2C2-фильтра и цепи нагрузки Rн, Lн. При размыкании К1 и замыкании К2 накопленная энергия из дросселя L1 передается в накопительный конденсатор С1. Одновременно через ключ К2 энергия реактивных элементов выходного L2C2-фильтра обеспечивает продолжение питания цепи нагрузки Rн, Lн. Подобно преобразователю Кука постоянного напряжения, здесь изменение соотношения длительностей работы ключей К1 и К2 в такте Тт высокой частоты позволяет регулировать переменное выходное напряжение как выше, так и ниже входного напряжения. Далее на основе качественного анализа работы регуляторов построены их математические модели и по ним дан количественный анализ всех основных характеристик регуляторов.

3.5.2. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ

Регулировочные характеристики. Как и в предыдущих типах регуляторов, здесь под регулировочной характеристикой понимам зависимость действующего значения первой гармоники выходного напряжения регулятора от относительной (в такте) длительности управления ключа К1 при фиксированных параметрах цепи нагрузки. Чтобы найти эту зависимость, используем прямой метод расчета АДУ1, который требует наличия математической модели схемы в виде дифференциального уравнения n-го порядка для интересующей переменной. Именно эта форма математической модели, которую далее будем обозначать как модель типа один вход – один выход (ОВОВ), использована во всех предыдущих расчетах преобразователей. В случае нескольких источников питания подход АДУ легко обобщался на эту модель вида много входов – один выход (МВОВ) (см. раздел 1.5 часть 1). Ограниченность модели типа ОВОВ (или МВОВ) связана с тем, что при необходимости расчета характеристик для различных переменных для каждой из них требовалось составление своей модели типа ОВОВ.

Здесь мы кратко изложим расширенные возможности прямого метода расчета энергетических показателей и характеристик, распространив его на случай более общей математической модели преобразователя – модели в форме системы дифференциальных уравнений первого порядка для всех переменных состояния [5]. Напомним, что под переменными состояния электрической цепи понимаются мгновенные значения токов в индуктивностях и напряжений на емкостях, однозначно определяющие поведение цепи. В случае одного источника питания (регулятор однофазного напряжения) это будет модель вида один вход – много выходов (ОВМВ). В случае нескольких источников питания (многофазная сеть) это будет общая модель: много входов

–много выходов (МВМВ).

Всамом общем виде модель типа МВМВ имеет следующий вид в матричной форме:
