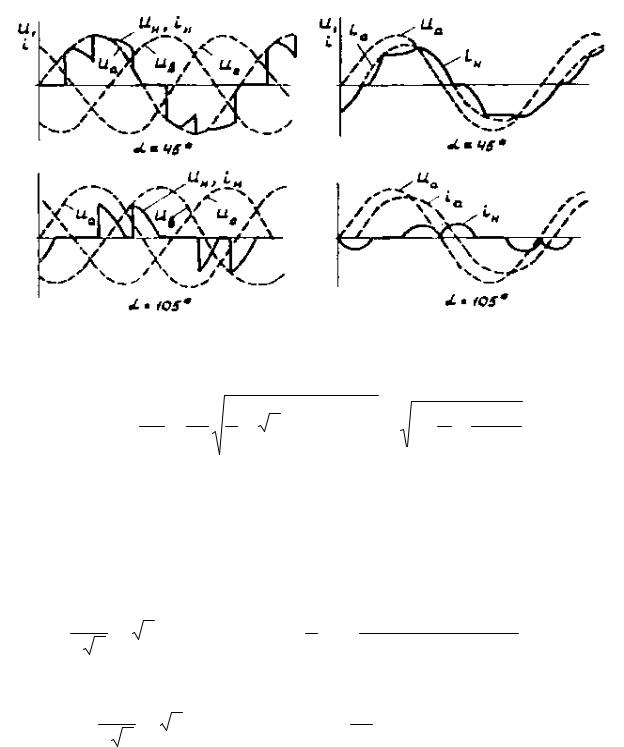

Регулировочные характеристики. Для регуляторов переменного напряжения значимы два вида регулировочных характеристик в зависимости от характера нагрузки. При работе на активную нагрузку показательной является зависимость действующего значения выходного напряжения регулятора от угла регулирования α. Для однофазного регулятора эта регулировочная характеристика принимает следующий вид:

При работе на асинхронный двигатель (в первом приближении активноиндуктивная нагрузка) показательной является зависимость действующего значения первой гармоники выходного напряжения регулятора от угла α. Для однофазного регулятора эту регулировочную характеристику получаем при разложении кривой выходного напряжения в ряд Фурье, а синусная составляющая первой гармоники будет:

Тогда действующее значение первой гармоники выходного напряжения регулятора относительно действующего значения входного напряжения регулятора, т.е. регулировочная характеристика регулятора по первой гармонике, будет определяться по выражению

110

время сдвинутой на 90о от тока инвертора, т.е. тока нагрузки Iн, то через инвертор не будет проходить активная мощность. Векторная диаграмма напряжений и тока регулятора для такого режима построена на рис. 3.3.4. В инверторе при этом не требуется источник активной мощности на входе звена постоянного напряжения. Задать начальный уровень напряжения на емкости фильтра Сd инвертора можно, сделав сдвиг фазы напряжения инвертора относительно тока чуть меньше 90о. При этом инвертор будет потреблять от входного источника небольшую активную мощность, компенсирующую потери в инверторе при определенном установившемся уровне постоянного напряжения на емкости фильтра Сd.

3.4. РЕГУЛЯТОРЫ С ШИРОТНО-ИМПУЛЬСНЫМ СПОСОБОМ РЕГУЛИРОВАНИЯ

3.4.1. БАЗОВЫЕ СХЕМЫ И СПОСОБЫ РЕГУЛИРОВАНИЯ

Широтно-импульсные способы регулирования переменного напряжения, как и постоянного напряже-

ния (см. главу 1), требуют выполнения схем регуляторов на вентилях с полным управлением, чтобы иметь возможность включать и выключать вентили в желаемые моменты времени. На рис. 3.4.1 представлены схемы регуляторов на ключах, позволяющие применять широтно-импульсное регулирование переменного напряжения.

Схема регулятора на рис. 3.4.1,а позволяет регулировать вниз выходное напряжение методом однократного или многократного широтно-импульсного регулирования, кривые выходных напряжений для которых приведены соответственно на рис. 3.4.2,а,б. При этом ключи К1 и К2 работают в противофазе, так что все

время такта Тт существует цепь для протекания тока нагрузки, содержащей индуктивность.

Схема регулятора на рис. 3.4.1,б позволяет выполнять комбинированное регулирование переменного напряжения как за счет амплитудной, так и за счет широтно-импульсной модуляции. Противофазное переключение ключей К1 и К2 обеспечивает переключение мгновенного значения выходного напряжения регулятора между уровнями U1 и U2, как видно из рис. 3.4.2,в. При необходимости уменьшения выходного напряжения регулятора ниже значения U2, в противофазе начинают переключаться ключи К2 и К3, обеспечивая многократное широтно-импульсное регулирование выходного напряжения, аналогично рис. 3.4.2,б.

РИС. 3.4.2

Схема регулятора на рис. 3.4.1,в построенная на концепции реверсивной вольтодобавки позволяет суммировать или вычитать из ее выходного напряжения путем подключения через соответствующую диагональ моста на ключах 1-4 трансформатора вольтодобавки в фазе или в противофазе с входным напряжением. Это приводит к форме кривой выходного напряжения регулятора, аналогичной рис. 3.4.2,в. При этом мгновенная кривая входного напряжения совпадает в первом случае с U2, а во втором – с U1.

На основе этих принципов регулирования переменного напряжения может быть построено большое разнообразие схем регуляторов [30,32].

Ключи для цепей переменного тока реализуются или встречно-параллельным включением полностью управляемых тиристоров – GTO-тиристоров, или диодно-транзисторными комбинациями, показанными на рис. 3.4.3. В схеме ключа на рис. 3.4.3,а на транзистор с диодного моста всегда поступает напряжение только необходимой (рабочей) полярности для коллекторного перехода транзистора. В схемах ключей на рис.

3.4.3,б,в нерабочая полярность напряжения на транзисторе снимается последовательными или параллельными диодами соответственно.

Специфической особенностью всех регуляторов с широтно-импульсными способами регулирования переменного напряжения является импульсный характер входного тока регулятора. При наличии у источника входного напряжения собственной индуктивности (индуктивность линии, индуктивности рас-сеивания трансформатора и электрического генератора) это требует установки входного LC-фильтра. Например, при многократном широтно-импульсном способе регулирования выходного напряжения, как показано на рис. 3.4.4,а, при частоте коммутации в несколько килогерц форма тока iн в нагрузке регулятора будет практически синусоидальной. При этом форма тока на входе регулятора будет иметь вид, представленный на рис. 3.4.4,а. Характерно, что широтно-импульсное регулирование переменного напряжения не вносит дополнительного фазового сдвига первой гармоники тока на входе регулятора, а этот сдвиг зависит только от фазового угла активно-индуктивной нагрузки. В регуляторе переменного на-

пряжения с фазовым способом регулирования сдвиг первой гармоники входного тока регулятора определяется суммой углов сдвига активно-индуктивной нагрузки и управления в соответствии с уравнением (3.2.6).
