ся через коммутационную функцию тиристора ψ1 и выходной ток фазы Х

преобразователя в виде

iT1 = ψ1iX .

Входной ток фазы А трехфазно-трехфазного преобразователя определяется суммой анодных токов тиристоров 1, 2, 7, 8, 13, 14, связанных с этой фазой

Формы токов тиристора и фазы А входа преобразователя легко представить соответственно на базе двух последних соотношений.

Соотношение, аналогичное выражению (4.1.9), можно записать и для токов других входных фаз трехфазно-трехфазного преобразователя. При этом все эти соотношения для токов также удобно объединить в одну матричную форму записи

В общем случае, при числе входных фаз преобразователя m1 и числе выходных фаз преобразователя m2 матричное уравнение связи входных и выходных токов преобразователя будет иметь вид:

элементы которой образованы из коммутационных функций вентилей в соответствии со схемой их соединения в преобразователе. При встречнопараллельном соединении вентилей эти элементы, как видно из (4.1.10), равны сумме коммутационных функций соответствующих вентилей. Из сравнения (4.1.5) и (4.1.10) следует, что матрицы ψm1m2 и ψm2m1 взаимно транспо-

нируемы.

130

где Rвн = 23π Ха, а Ха – суммарная индуктивность рассеивания первичных

и вторичных обмоток входного трансформатора, приведенная ко вторичной стороне.

Алгебраизируя уравнение (4.1.14) относительно действующих значений первичных обмоток переменных путем возведения уравнения в квадрат и усреднения за период первой гармоники, будем иметь

Разделив все члены уравнения на Ud 0 , получим уравнение внешней характеристики в относительных единицах в виде

первой гармоники выходного тока преобразователя в долях базового тока, равного току короткого замыкания выпрямителя при α = 0.

Из уравнения (4.1.16) видно, что при

внешние характеристики являются нелинейными падающими, а при дальнейшем повышении тока нагрузки сверх значения 2М cosϕ(1) они имеют нели-

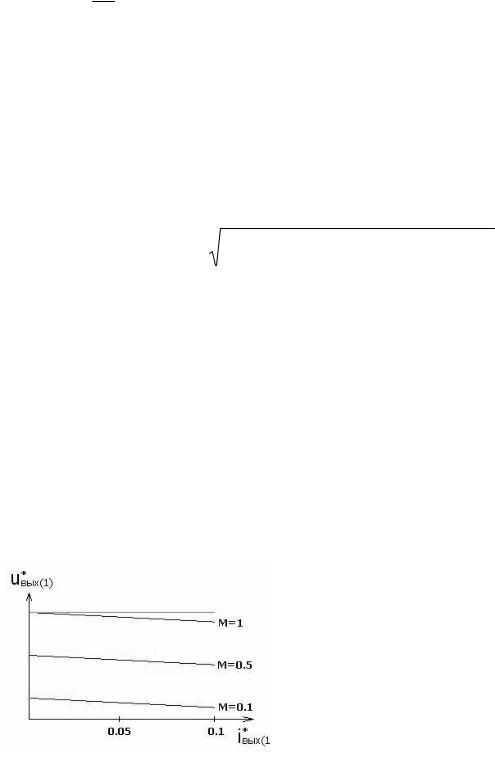

нейный нарастающий характер, как это демонстрируют их графики (рис. 4.1.6). В частности, при чисто реактивной нагрузке (cosϕ(1) = 0) все характеристики будут нарастающими.

Входные энергетические характери-

стики устанавливают зависимость входного коэффициента мощности преобразователя частоты (и его компонентов – коэффициента искажения входного тока и коэффициента сдвига тока) от глубины модуляции М и коэффициента сдвига тока нагрузки по первой гармонике относительно первой гармоники выходного напряжения.

В связи со сложной формой входного тока преобразователя частоты точный анализ входных энергетических показателей трудоемок [34, 35], и мы здесь огра-

ничимся только оценочным анализом для случая, когда выходной ток преобразователя имеет малые пульсации и может быть принят синусоидальным. В этих условиях уравнение баланса активных мощностей на входе и выходе преобразователя на элементах без потерь имеет вид

132

Отсюдавходнойкоэффициентсдвигапопервойгармоникеравен(сучетом(3.1.13))

= МКп.нКп.т cos ϕвых(1) ,

где Кп.н, Кп.т – соответственно коэффициенты преобразования непосредственного преобразователя частоты по напряжению и току.

Если пренебречь в первом приближении зависимостью коэффициентов преобразования по напряжению и току от режима преобразователя (М, cosϕвых(1), числа входных фаз, величины выходной частоты), то входной коэффициент сдвига преобразователя уменьшится прямо пропорционально при снижении не только глубины модуляции М, т.е. степени регулирования выходного напряжения преобразователя (как у выпрямителя), но и коэффициента сдвига нагрузки cos ϕвых(1). Это обстоятельство формально свидетельствует об «энергетической прозрачности» непосредственного преобразователя частоты с естественной коммутацией (т.е. на вентилях с неполным управлением), когда всякое снижение качества энергетики выходной цепи прямо ухудшает энергетику входной цепи преобразователя.

Расчет коэффициента искажения входного тока непосредственного преобразователя частоты по шестипульсным схемам (36-тиристорная схема из трех реверсивных трехфазных мостовых выпрямителей) дает для него значения 0,963…0,99 [34] в зависимости от режима. При дальнейшем увеличении пульсности в мощных преобразователях входной ток приближается к синусоиде, а его коэффициент искажения – к единице.

Спектры выходного напряжения преобразователя. Знание спектров выходного напряжения и входного тока непосредственного преобразователя частоты необходимо для решения задач электромагнитной совместимости преобразователя с нагрузкой и с питающей сетью. Эти задачи включают в себя не только расчет интегральных показателей качества электромагнитных процессов, но и ущерба от их некачественности, а также расчет фильтров на входе и на выходе преобразователя в случае их наличия. Знание спектров указанных переменных преобразователя необходимо в полном объеме при использовании спектрального метода расчета энергетических показателей и для нахождения интегральных коэффициентов гармоник напряжения и тока при прямом методе расчета энергетических показателей (см. раздел 1.5 части 1 [1]).

Описание механизма формирования выходного напряжения преобразователя с помощью коммутационных матриц (3.1.4) и (3.1.5) позволяет унифицировать это формирование через процедуру перемножения спектров коммутационных функций вентилей преобразователя и спектра питающего напряжения в общем случае, что позволяет сразу представлять возможные частоты гармоник в выходном напряжении. Величины же гармоник выходного напря-

133

жения удобно определить методом временной деформации (как и в инверторах напряжения). При этом методе в известный спектр выходного напряжения выпрямителя (см. раздел 3.7 части 1 [1]) вместо постоянного угла регулирования α подставляется закон периодической модуляции угла (3.1.2) с частотой выходного напряжения. Анализ показывает, что в общем случае в выходном напряжении будут гармоники с частотами

где k, l равны 1, 2, 3, 4... . Конкретные величины k и l для значимых гармоник будут определяться законом модуляции угла регулирования.

4.2. НЕПОСРЕДСТВЕННЫЕ ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ НА ВЕНТИЛЯХ С ПОЛНЫМ УПРАВЛЕНИЕМ

И ЦИКЛИЧЕСКИМ МЕТОДОМ ФОРМИРОВАНИЯ КРИВОЙ ВЫХОДНОГО НАПРЯЖЕНИЯ

4.2.1. ПРИНЦИП ДЕЙСТВИЯ ПРЕОБРАЗОВАТЕЛЯ

Рассмотрение указанного типа непосредственных преобразователей частоты (циклоконверторов) необходимо начать с уточнения терминологии в названии этих преобразователей. Помимо приведенного в заголовке названия для преобразователя на вентилях с полным управлением в технической литературе используют еще такие названия: преобразователь частоты с однократной модуляцией, преобразователь частоты с квазиоднополосной модуляцией, преобразователь частоты фазоразностного типа, фазовый демодулятор, матричный преобразователь, инвертор напряжения с непосредственной связью и другие [36] в зависимости от того, какую особенность такого циклоконвертора принять за доминирующую. Представляется более удобным в названии преобразователя не использовать какую-либо особенность его управления, как это делается сейчас, а сохранить в названии его специфику – непосредственную связь (через вентили) входа и выхода, а особенность управления отмечать добавлением метода формирования кривой выходного напряжения. С учетом этого к циклическому управлению отнесем алгоритмы управления, когда коммутации вентилей в выходных фазах преобразователя осуществляются одновременно, что обеспечивает простоту управления и анализа электромагнитных процессов в преобразователе.

Принципиальные схемы непосредственных преобразователей частоты остаются неизменными при различных алгоритмах формирования их кривых выходных напряжений. Поэтому рассмотрим здесь циклический метод формирования выходного напряжения применительно к прежней схеме 18-вен- тильного преобразователя, в которой только встречно-параллельные тиристоры заменены на два встречно-параллельно включенных полностью управляемых вентиля, которые, в свою очередь, представлены в схеме преобразователя на рис. 4.2.1 условными ключами, способными включаться и выключаться в желаемые моменты времени и позволяющими проходить току через них в любом направлении. Практически такие ключи с двунаправленной проводи-
