Соответственно,	полученная		численная	модель		Для	307,128точки 150 мм расчет выглядит
Естественно, данный способ наглядности не							5,572	× 100% = 1,81%.
позволяет сравнивать		полученные		результаты
численного и аналитического моделирований.
представляется	в	виде	графика		функцииследующим образом
распределения тепла по координате, отражённого							309,3 − 304,733 = 4,567 К;

на рисунке 6.

Рис. 6. Скриншот графика распределения


		тепла в стержне
Получив		аналитическую		и	численную
модель для искомого стержня, был					принято
решение	сравнить		расхождения		полученных

результатов в процентном эквиваленте. Здесь необходимо понимать, что аналитическая модель, заданное в САПРMathCAD является априори эталоном в связи с её большей достоверностью. Результаты сравнения температур в характерных точках представлены в таблице.

Значения температур стержня при аналитическом и численном моделированиях

	Коорди	Значение	Значени
наты	точки,	температуры	ве
мм		Pro/ENGINEER,	температуры
		К	в MathCAD, К

	0	312,7	307,128
	150	309,3	304,733
	300	308,1	303,92

Как видно из таблицы, полученные разными способами моделирования значения разнятся на некоторую величину. Появилась необходимость провести расчет погрешностей значений.

Для точки 0 мм расчет выглядит следующим

образом	312,7 − 307,128 = 5,572 К;

Полученное значение представляет собой разницу полученных значений для точки0 мм. Тогда погрешности расчетов

Pro/ENGINEER5,572выглядят

312,7 × 100% = 1,78%.

Погрешность расчетов для MathCAD равна

Полученное значение представляет собой разницу полученных значений для точки150 мм. Тогда погрешности расчетов

Pro/ENGINEER4,567выглядят

309,3 × 100% = 1,47%.

Погрешность4,567 расчетов для MathCAD равна

304,733 × 100% = 1,498%.

Для точки 300 мм расчет выглядит следующим образом308,1 − 303,92 = 4,18 К;

Полученное значение представляет собой разницу полученных значений для точки300 мм. Тогда погрешности расчетов дляPro/ENGINEER

выглядят	4,18	× 100% = 1,35%.
	308,1	× 100% = 1,35%.

Погрешность4,18 расчетов для MathCAD равна

303,92 × 100% = 1,37%.

		Литература
1.	Дульнев	Г.	Н.Теплообмен		в
радиоэлектронных		аппаратах / Г.		Н. Дульнев,	Э.
М. Семяшкин – Л.: Энергия, 1968.
2.	Шалумов		М.,.А Шалумов		А. .С
Фундаментальные			основы	моделирования
тепловых	процессов		в	радиоэлектронных
средствах	/ М.А.Шалумов, С.А.Шалумов				//

Фундаментальные исследования. – 2013. – № 10

(5). – С. 1027-1032.

для

УДК 621-391

МОДЕЛИРОВАНИЕ ЦИФРОВОГО ДЕМОДУЛЯТОРА СИГНАЛОВ С ОФМ

Студент группы РТ-141: Апалихин А.О. Руководитель: канд. техн. наук, доцент В.П. Литвиненко

Методами статистического имитационного моделирования исследуется помехоустойчивость цифрового демодулятора двоичных сигналов с ОФМ при воздействии белого шума, исследуется влияние частотных свойств тракта обработки сигнала

Сигналы с фазовой манипуляцией(ФМ) широко используются в системах передачи дискретной информации [1]. Относительная фазовая манипуляция (ОФМ) [2] ценой небольшой потери помехоустойчивости допускает некогерентную обработку, не требующую фазовой синхронизации, и устраняет явление «обратной работы», присущее демодуляторам ФМ сигналов.

Современная цифровая элементная база, особенно программируемые логические интегральные схемы (ПЛИС) [3], позволяет реализовать цифровой демодулятор сигналов с ОФМ в соответствии с патентом [4].

Важнейшим методом исследования и проектирования радиоэлектронных устройств является их статистическое имитационное моделирование на ЭВМ, которое предусматривает:

-формирование отсчетов входного сигнала;

-генерацию отсчетов входного шума;

-программную реализацию алгоритма обработки смеси сигнала и шума;

-принятие решения о принятом информационном символе;

-оценку вероятности ошибки демодуляции. Сигнал с ОФМ представляет собой последова-

тельные во времени отрезки гармонического сигна-

ла (элементы) вида	s(t ) = S cos[ 2pf 0 t + y (t )] про-
должительностью N	периодов T = 1/ f0 .	Начальная
фаза y (t) передаваемого элементов		сохраняется

той же, что и у предшествующего при передаче информационного символа 0, и изменяется на p радиан при передаче символа 1 [1].

Цифровой алгоритм обработки элемента ОФМ сигнала предполагает его квантование с частотой

f КВ = 4 f 0 ,

(1)

При этом на каждом i -м периоде формируется по 4 отсчета xi,0 , xi,1 , xi, 2 , xi ,3 , как показано на рис.1 для

i -го и (i -1) -го периодов.
Затем вычисляются суммы разностей	четных
xi, 2 - xi,0 и нечетных xi,3 -xi,1 отсчетов за последние
N периодов,
y0,i = åN -1 (x(i-k ),2 - x(i-k ),0 ),	(2)
k=0
y1,i = åN -1 (x(i-k ),3 - x(i-k ),1 ).	(3)
k =0

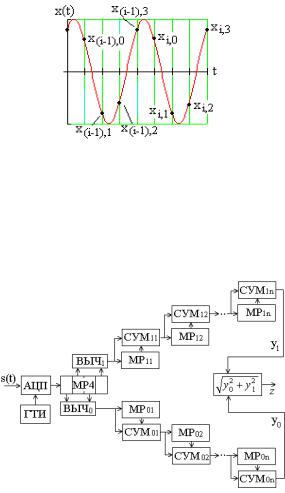

Рис. 1

Суммы (2) и (3) сдвинуты на 900 по фазе ОФМ сигнала, как и требуется для квадратурной обработки. Для их быстрого вычисления величин при N = 2n , где n - целое число, можно использовать алгоритм, описанный в [5], структурная схема его аппаратной реализации которого показана на рис. 2.

		Рис. 2
В	состав	демодулятора	входят	- аналого
цифровой преобразователь (АЦП), генератор такто-
вых	импульсов (ГТИ), многоразрядный регистр

сдвига на 4 отсчета (МР4), вычитатели ВЫЧ0 и ВЫЧ1, сумматоры СУМ и многоразрядные регистры сдвига МР. Работа демодулятора описана в [4-5].

В [6] проведен анализ помехоустойчивости демодулятора в нормальном белом шуме с дисперсией

s 2

и получено выражение для вероятности ошибки

(4)

pОШ

expç-

где h2 - отношение сигнал/шум, равное

= 2N

S 2

(5)

s 2

S - амплитуда сигнала. Зависимость pОШ (4) от h

показана на рис. 3 сплошной линией, там же пунктиром показана аналогичная зависимость для когерентной обработки сигнала с ОФМ. Выражение (4) совпадает с полученной в [1] формулой потенциальной помехоустойчивости некогерентной демодуляции сигналов с ОФМ, то есть рассматриваемый демодулятор является оптимальным.

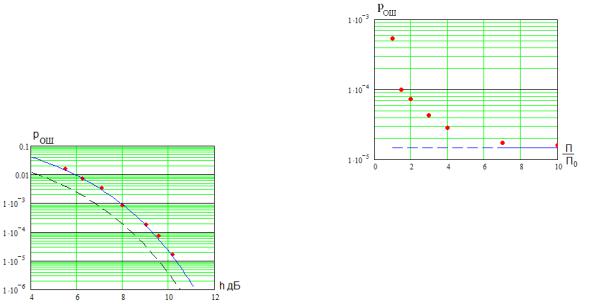

Рис. 4 Как видно, цифровой демодулятор обладает

хорошей собственной частотной избирательностью и полоса тракта ПЧ должна выбираться из условия

П = (7 ¸10)П0 .

Литература

Рис. 3 Точками на рис. 3 показаны результаты стати-

стического имитационного моделирования при воздействии белого шума.

Рассмотрим влияние частотной характеристики приемного тракта на помехоустойчивость демодулятора. Модель многокаскадного резонансного усилителя представляется в виде полосового гауссовского фильтра с нормированным комплексным коэффициентом передачи вида

(Df )2 ù

3Df ö

, (6)

K (Df ) = expê- 4

×expç

- j

×2p

П ø

где

полоса

пропускания (Гц) на

уровне e-1 ,

= f

- f0

- абсолютная расстройка.

При наличии в канале аддитивной смеси сигнала и белого шума ограничение полосы пропускания приводит к тому, что падает мощность шума и его отсчеты становятся коррелированными. Если П становится соизмерима с шириной спектра сигнала, то падает энергия символа уже существенно П = П0 , а тем более при П < П0 , где

П0 = 2 f0 / N .

(7)

На рис. 4 точками отмечена зависимость pОШ

от нормированной полосы пропускания П / П0 трак-

та ПЧ, пунктиром показано значение pОШ при неограниченной полосе пропускания.

1. Финк Л.М. Теория передачи дискретных сообще-

ний. М.: Сов. Радио, 1970. - 518с.

2.Окунев Ю.Б. Цифровая передача информации фазомодулированными сигналами. М.: Радио и связь, 1991. – 296 с.

3.Максфилд К. Проектирование на ПЛИС. М.: «Издательский дом Додэка XXI», 2007. - 408 с.

4.Цифровой демодулятор сигналов с относительной фазовой манипуляцией. Патент РФ №

2505922 от 27.01.2014. Авторы Глушков А.Н., Лит-

виненко В.П.

5.Глушков А.Н., Литвиненко В.П., Попов П.А. Быстрый цифровой алгоритм обнаружения узкополосного сигнала. Вестник Воронежского государственного университета, серия «Радиоэлектроника и системы связи, выпуск 4.2., Воронеж: 2002г.

6.Глушков А.Н., Литвиненко В.П., Попов П.А. Помехоустойчивость цифровой квадратурной демодуляции сигналов с относительной фазовой манипуляцией. Вестник Воронежского государственного университета, серия «Радиоэлектроника и системы

связи, выпуск 4.3., Воронеж: 2003г. при
