ловые трансформаторы (см. рис. 2). Исходные данные приведены в таблице 3. Электроприемники распределить равномерно по секциям шин.

Таблица 3 – Исходные данные к задаче 3 по вариантам

C1 C2

~~

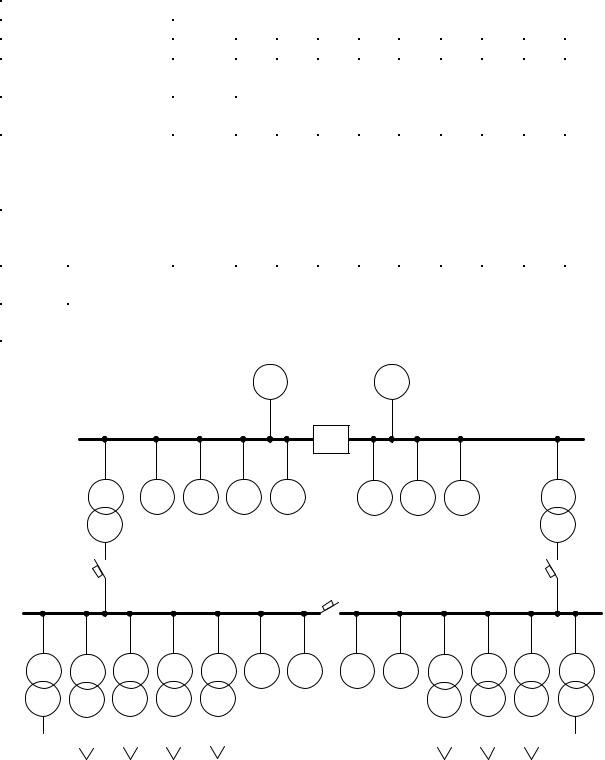

Рисунок 2 – Расчетная схема электрической сети для расчета коэффициента искажения

синусоидальности кривой напряжения

6

Задача 4

Выполнить эскизный проект электроснабжения компрессорной станции по варианту исходных данных, представленных в таблице 4. Электродвигатели компрессоров получают питание от распределительного пункта (РП) 10 кВ, находящегося в здании компрессорной станции. РП–10 может быть подключено к главной понизительной подстанции (ГПП) предприятия, а последнее получает энергию от узла энергосистемы напряжением 110 кВ. Время действия основной релейной защиты на отходящих линиях 10 кВ ГПП равно 1 с.

В рамках задачи определить расчетную нагрузку компрессорной станции; выбрать тип и мощность двигателя компрессора; разработать схему РП– 10 компрессорной станции; выбрать и проверить кабели, питающие РП; выбрать и проверить вводные и линейные выключатели РП–10 компрессорной станции.

Таблица 4 – Исходные данные к задаче 4 по вариантам

7

ПРИМЕР ВЫПОЛНЕНИЯ КОНТРОЛЬНОЙ РАБОТЫ

Задача 1

Выполнить эскизный проект электроснабжения жилого дома со встро- енно-пристроенным на первом этаже магазином. Определить расчетную электрическую нагрузку здания; выбрать марку и сечение кабелей питающей сети от трансформаторной подстанции; выбрать типы электрических аппаратов для защиты питающей сети, водно-распределительного устройства (ВРУ) здания и наиболее отдаленной от ВРУ квартиры; рассчитать уставки защит этих аппаратов; выбрать марки и определить сечение кабелей (проводов) электрической сети дома и квартиры; рассчитать токи короткого замыкания и произвести проверку электрических аппаратов по стойкости к токам КЗ. Разработать принципиальную электрическую схему проектируемого участка электроснабжения.

Принятые решения согласовать с требованиями действующих правил устройства электроустановок [2] и свода правил СП 256.1325800.2016 [3].

Решение:

Категория надежности электроснабжения III (см. табл. П.1). Определим расчетную нагрузку квартир по формуле (1) из [3]:

РР.КВ=pУД.·NКВ=0,915·87=79,6 кВт; QР.КВ.= РР.КВ · tgϕ=79.6·0,29=23,08 квар,

где pУД.=0,915 кВт/квартиру принято методом интерполяции из табл. П.2. для квартир с плитами на природном газе;

8

tgϕ=0,29 по табл. П.5.

Расчетная нагрузка встроенного магазина:

РР.М.=pУД.·FМ=0,25·60=15 кВт; QР.М.= РР.М.·tgϕ=15·0,62=9,3 квар,

где pУД.=0,25 кВт/м2и tgϕ = 0,62 приняты для магазина с кондиционированием из табл. П.6.

Так как количество этажей в доме 5, то лифты отсутствуют, а, следовательно, формулы (5), (6) из [3] не используем.

Расчетной нагрузкой санитарно-технический устройств (насосы, дымоудалители и т.д.) в контрольной работе допустимо пренебречь.

Полная расчетная нагрузка здания по формуле (13) из [3]:

Рр= Рзд.макс+ К1Рзд1, + К2Рзд2+ … + КnРзд.n, кВт,

где Рзд.макс – максимальная из нагрузок зданий, питаемых линией (трансформаторной подстанцией), кВт;

Рзд1…Рзд.n – расчетные электрические нагрузки всех зданий, кроме здания с наибольшей нагрузкой Рзд.макс, питаемых линией (трансформаторной подстанцией), кВт;

К1, К2, Кn – коэффициенты, учитывающие долю электрических нагрузок общественных зданий (помещений) и жилых домов (квартир и силовых электроприемников) в наибольшей расчетной нагрузке Рзд.макс, принимаемые по таблице П.8.

Рр = 79,6 + 0,8·15=91,6 кВт; Qр = 23.08 + 0,8·9,3=30,52 квар;

Выбор кабелей и проводов.

Выбираем питающий кабель марки АПвБбШв-4×95-1 по условию:

IР ≤ IДОП·КПР·КСР·0,92, А

где IДОП – допустимый ток для кабеля по табл. П.9, А. Поскольку часть длины кабеля от ТП до жилого дома будет положена в воздухе, то допустимый ток принимаем для прокладки в воздухе;

КПР – коэффициент совместной прокладки кабелей по табл. П.11 (принимаем КПР =1, так как проложен один работающий кабель).

КСР – коэффициент окружающей среды, принимаем КСР=1.

IР.ЗД = 147 А ≤ IДОП·КПР·КСР·0,92 = 170·1·1·0,92 = 56,4 А.

Потеря напряжения в питающем здание кабеле W1:

где l – длина кабеля, км;

rУД, xУД – удельные активное и индуктивное сопротивление кабеля, мОм/м (или Ом/км), определяемые по табл. П.12;

cosφ, sinφ – соответствуют нагрузке кабеля:

; 78 9 .

Определим нагрузку подъезда (стояка) W2:

РР.СТ.=РУД.·NКВ=1,8·15=27 кВт; QР.СТ.= РР.СТ.·tgϕ=27·0,29=7,83 квар;

@AB CDE F GE кВ·А

AB AB, ;

@AB C#E F # HE H !, кВ·А;
