2.15.3. Настенные кондиционеры

Настенный тип кондиционеров является наиболее распространенным для офисных, жилых зданий, коттеджей, небольших торговых центров и других помещений. Внутренний блок настенного кондиционера состоит из корпуса, теплообменника, электронного узла управления и пульта. Пульт может быть дистанционным или настенным.

Корпус устанавливается на стену с помощью монтажной пластины.

Воздушные фильтры гофрированные, сотовой структуры имеют большой срок службы, устойчивы к плесени, легко доступны для очистки. Может быть установлен дезодорирующий фильтр. Материал корпуса устойчив как к положительным, так и к отрицательным температурам. Теплообменник состоит из трех частей, которые расположены по периметру вентилятора внутреннего блока, что делает блок более компактным. Толщина внутреннего блока составляет 196 мм.

Центробежный вентилятор имеет удлиненные лопасти, благодаря чему размеры его уменьшены. Двигатель вентилятор питается напряжением 220 В.

В режиме охлаждения хладагент из жидкостной магистрали через фильтр и обратный клапан поступает в теплообменник, где испаряется. Пары хладагента, пройдя через второй фильтр, возвращаются в газовую фреоновую магистраль.

В режиме нагрева направление потока хладагента обратное. Перегретый пар поступает в теплообменник, отдает теплоту в нагреваемое помещение и конденсируется. Затем проходит через капиллярное дросселирующее устройство (трубку) и испаряется в наружном блоке.

2.15.4. Напольные и настенно-потолочные кондиционеры

Настенно-потолочные сплит-системы, показанные на рис. 2.18, имеют красивый внешний вид, благодаря тому, что решетка забора воздуха не видна на установленном кондиционере, так как расположена сверху блока. Стильный, необычный дизайн отлично сочетается с современными интерьерами жилых помещений, магазинов, офисов и тому подобное. Диапазон мощности от 5 до 8 кВт, что позволяет охлаждать помещения площадью 80 м².

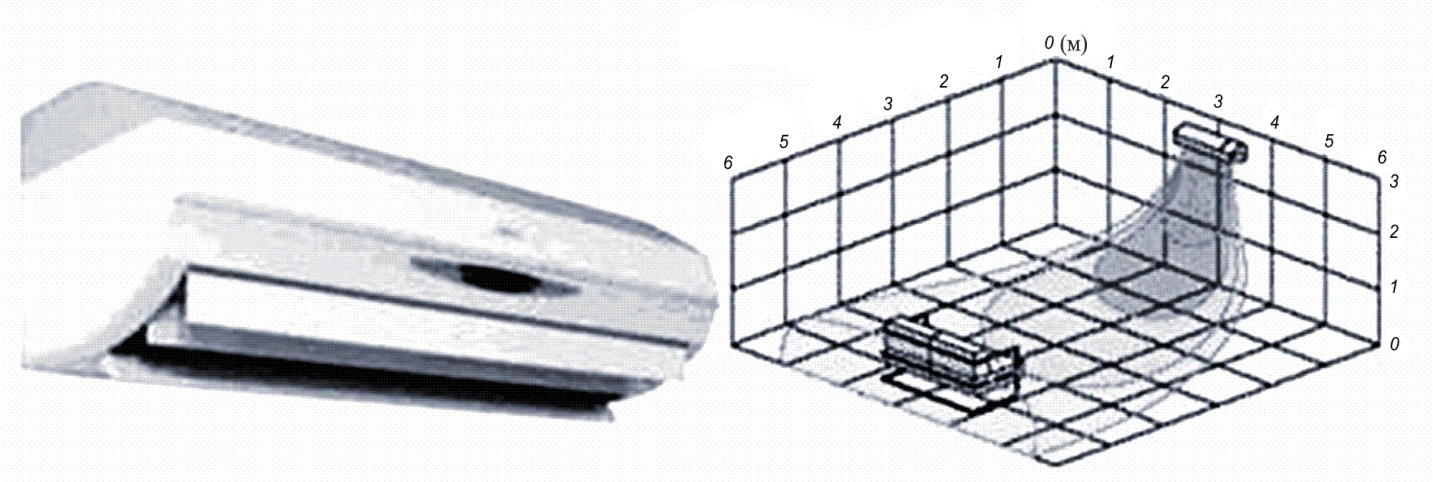

Рис. 2.18. Вид настенно-потолочной сплит-системы

Применение верхнего забора воздуха уменьшает сопротивление воздушному потоку, уменьшает шум и увеличивает воздушный поток. Подавление турбулентности, обусловленное наличием вертикальных канавок на горизонтальных и вертикальных жалюзи, снижает раздражающий шум.

Современные модели кондиционеров, в том числе и реверсивные, могут быть адаптированы для работы при низких температурах наружного воздуха (до минус 30 ºС) в режиме «охлаждение».

Основной особенностью при работе кондиционеров является мощная нисходящая струя воздуха в режиме нагрева:

- оптимальная температура в нижней зоне жилого помещения;

- отсутствие непосредственного воздействия струи воздуха на людей, находящихся в помещении;

- повышенная комфортность кондиционирования, предотвращение неоправданных тепловых потерь.

При этом горизонтальная струя воздуха в режиме охлаждения обеспечивает:

- дальнобойность струи воздуха;

- отсутствие непосредственного воздействия струи воздуха на людей, находящихся в помещении;

- равномерное, без избыточной подвижности, распределение приточного воздуха за счёт постепенного смешения тяжелой холодной струи с тёплым воздухом помещения.

Потолочно-подвесные кондиционеры устанавливаются под потолком помещения. Такие кондиционеры хорошо вписываются в интерьер как новых, так и старых зданий, особенно удачно сочетаясь с интерьерами многоярусных квартир.

Напольные кондиционеры устанавливаются в помещениях различного назначения: жилых домах, административных и производственных помещениях, предприятиях общественного питания, медицинских учреждениях и другое. Места установки – непосредственно на полу, под окнами и в нишах.

2.15.5. Кондиционеры кассетного типа

Кассетные кондиционеры устанавливается за подвесным потолком. Распределение охлажденного воздуха происходит через нижнюю часть блока. Соответственно нижняя часть такого кондиционера имеет размер стандартной потолочной плитки – 600 × 600 мм, а при большой мощности вдвое больше – 1200 × 600 мм и закрывается декоративной решёткой с распределительными жалюзи.

Основное достоинство кассетного кондиционера – незаметность, поскольку видна только декоративная решётка. Еще одно его преимущество – равномерное распределение воздушного потока по четырем направлениям, что позволяет использовать только один кассетный кондиционер для охлаждения большого помещения.

В кассетных кондиционерах используется съемный фильтр.

Преимущества кассетных кондиционеров:

- фильтр прикреплен к декоративной панели и легко снимается;

- долговечный антибактериальный фильтр.

При монтаже сплит-систем с кассетным блоком кассеты сопрягаются с различными типами конденсаторных блоков (водяной или воздушный). Кассета может поставляться с электрообогревателем или для кондиционеров с промежуточным хладоносителем.

2.15.6. Крышные кондиционеры

Крышные кондиционеры представляют собой холодильную машину, конструктивно выполненную в виде моноблока, предназначенного для установки на плоских кровлях зданий. Если крыша имеет наклон, то кондиционер устанавливается на специальных рамах.

Крышные кондиционеры позволяют одновременно осуществлять вентиляцию и регулировать температуру воздуха в помещении.

Обычно крышные кондиционеры применяются для кондиционирования и вентиляции больших супермаркетов, спортивных сооружений, конференц-залов, то есть больших открытых залов с общей крышей.

Свежий воздух забирается с улицы через заборную решетку кондиционера. Рециркуляционный воздух забирается из помещения по системе воздуховодов и подается в смесительную камеру, где смешивается со свежим воздухом. Необходимое соотношение свежего и рециркуляционного воздуха обеспечивается изменением положения заслонок.

В кондиционерах малой мощности может отсутствовать смесительная камера с жалюзийными заслонками, поэтому смешение в этом случае необходимо выполнять в подводящем воздуховоде.

Из смесительной камеры воздух проходит через фильтр и подается к теплообменнику (испарителю или конденсатору) холодильной машины, где он охлаждается или нагревается (в кондиционерах с тепловым насосом).

Для подогрева воздуха в кондиционер может встраиваться дополнительный электрический или водяной нагреватель (возможен и газовый нагреватель, но он используется довольно редко).

После теплообменников воздух с требуемой температурой подается центробежным вентилятором в систему распределительных воздуховодов.

Воздух для охлаждения конденсатора холодильного цикла забирается из атмосферы специальным вентилятором, также входящим в конструкцию кондиционера, и затем выбрасывается на улицу.

Крышные кондиционеры характеризуются широким диапазоном мощностей – от 8 до 140 кВт по холоду и теплоте, и соответствующими расходами воздуха от 1500 до 25000 м³/ч.

2.15.7. Шкафные кондиционеры

Шкафные кондиционеры представляют собой, как правило, законченный моноблок, предназначенный для установки в помещении, где необходимо круглосуточно и ежедневно регулировать температуру и чистоту воздуха. Холодильная мощность шкафных кондиционеров составляет от 11 до 80 кВт. Основным преимуществом шкафных кондиционеров является простота монтажа и обслуживания. Компоненты кондиционера расположены во внутреннем блоке, доступ к которым обеспечивается с лицевой стороны кондиционера.

Кондиционеры с водяным охлаждением конденсатора не имеют теплового насоса, но режим обогрева в этих моделях может обеспечиваться при использовании встроенных электронагревателей. Основная проблема в случае применения шкафных кондиционеров с водяным охлаждением – необходимость использования системы оборотного водоснабжения (системы охлаждения воды, циркулирующей через горячий конденсатор).

В шкафных кондиционерах подвод рециркуляционного воздуха из помещения может выполняться как с передней панели, так и с нижней или задней панели кондиционера.

2.15.8. Мульти-сплит система

Мульти-сплит системой называется такой кондиционер, в котором с одним внешним блоком работает сразу несколько внутренних. Мульти-сплит системы разумно использовать в том случае, когда стоит задача кондиционировать несколько соседних помещений. Эти кондиционеры допускают использование разных типов внутренних блоков: настенных, напольно-потолочных, кассетных, канальных, которые великолепно впишутся в любой, даже самый изысканный интерьер. Каждый внутренний блок поддерживает заданную температуру независимо от других и имеет свой собственный пульт дистанционного управления. Каждый компрессор обслуживает свой внутренний блок или группу блоков и имеет свой независимый холодильный контур.

Мульти-сплит кондиционеры являются наиболее подходящим вариантом в тех случаях, когда размещение на фасаде здания большого количества внешних блоков нежелательно. В ряде случаев необходимо кондиционировать помещения нестандартной формы (П-образные, Г-образные) или большие помещения с переменной тепловой нагрузкой.

К одному наружному блоку можно подключить 2, 3 или 4 внутренних блока. Возможна комплектация внутренних блоков как разной производительности одинакового или разного типа, так и одинаковой производительности и разных типов. Допустимые перепады по высоте – между внутренними блоками – до 4 м; между наружными и внутренними блоками, если наружный блок расположен выше внутреннего - до 30 м; если наружный блок расположен ниже внутреннего - до 15 м.

2.15.9. Многозональные системы кондиционирования воздуха

Для кондиционирования зданий, имеющих большое количество помещений с разными характеристиками, применимы многозональные системы с изменением расхода хладагента. Преимущество перед традиционными сплит- и мульти-сплит системами заключается в увеличении длины межблочных коммуникаций, а также во избежание потери производимой мощности кондиционера. Характеристики и особенности VRF и VRV систем:

- число внутренних блоков у VRV системы может достигать нескольких десятков, в отличии от мульти-сплит-системы, где возможно подключение нескольких внутренних блоку к одному внешнему;

- к системе VRV можно подключать внутренние блоки различного типа (канальные, настенные, кассетные и тому подобное) и иметь разную мощность;

- в обычных мульти-сплит системах между внешним и каждым из внутренних блоков прокладывается отдельная фреоновая трасса. В системе VRV все блоки подключаются к единой системе трубопроводов, то есть к общей трассе из двух или трех медных труб подключается до 30 внутренних и 3 внешних блоков. Такое техническое решение позволяет упростить монтажные работы, а также дает возможность легко расширять систему в будущем;

- расстояние между внутренним и наружным блоком может достигать 100 м. Перепад высот между внутренним и наружным блоком не более 50 м. Данная возможность позволяет размещать наружный блок кондиционера в любом удобном месте;

- управление внутренними блоками может производиться как с помощью индивидуальных беспроводных пультов, так и с помощью централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояния систем в целом. Также система VRV может управляться с помощью персонального компьютера;

- внутренние блоки системы VRV поддерживают заданную температуру с более высокой точностью до 0,5ºС.
