3.5. Газоснабжение жилых и общественных зданий

3.5.1. Бытовые газовые приборы

Плиты газовые предназначены для приготовления пищи и нагрева воды. По способу установки они делятся на напольные и настольные, а по исполнению – на плиты основного исполнения и повышенной комфортности. В основном исполнении выпускаются плиты с двумя, тремя или четырьмя горелками стола и духовкой для работы на природном или сжиженном газах и с тремя горелками стола, духовкой и шкафом для установки баллона со сжиженным газом. Продукты сгорания газа поступают непосредственно в помещение.

Тепловые мощности и расходы газа наиболее распространенными бытовыми газовыми приборами приведены в табл. 3.1.

Таблица 3.1

Номинальные тепловые мощности и расходы природного и сжиженного

газов некоторыми бытовыми газовыми приборами

Аппараты водонагревательные проточные предназначены для непрерывного подогрева протекающей воды, потребляемой для бытовых нужд, и могут быть использованы для многоточечного водоразбора. Все проточные водонагреватели оборудуются автоматикой безопасности, обеспечивающей прекращение подачи газа на основную горелку при отсутствии расхода воды или снижении ее давления ниже минимального, а также при погасании пламени запальной горелки. Аппараты тепловой мощностью более 9,3 кВт обязательно должны присоединяться к дымоходу, обеспечивающему полный отвод продуктов сгорания газа от водонагревателя. Для предотвращения погасания основной горелки при опрокидывании тяги водонагреватели снабжены тягопрерывателем.

3.5.2. Требования к помещениям,

в которых устанавливают газовые приборы

Не разрешается установка газовых приборов:

• в кухнях или помещениях, приспособленных под кухни, без естественного освещения, расположенных в подвальных помещениях;

• в кухнях или помещениях, приспособленных под кухни, которые расположены в подвальных и цокольных этажах, при газоснабжении сжиженными газами;

• в коридорах общего пользования.

В кухнях квартир, расположенных под жилыми комнатами, разрешается установка только одной газовой плиты. Установка других газовых приборов в этих кухнях не допускается.

Не разрешается установка газовых водонагревателей в ванных комнатах гостиниц, домов отдыха, санаториев, общежитий.

Не допускается установка газовых водонагревателей в жилых зданиях выше пяти этажей с центральным горячим водоснабжением.

В кухнях жилых домов высотой в десять этажей и более, а также в общежитиях (независимо от этажности) установка газовых плит не разрешается.

В новых жилых районах, где по площади застройки преобладают здания высотой в десять этажей и более, не следует предусматривать установку газовых плит во всех жилых зданиях.

Газовые плиты напольные и настольные разрешается устанавливать в кухнях высотой не менее 2,2 м, имеющих окно с форточкой, фрамугой или открывающейся створкой, вентиляционный канал и естественное освещение.

Объем кухни должен быть не менее 15 м³ – для плиты на четыре горелки, 12 м³ – для плиты на три горелки и 8 м³ – для плиты или тагана на две горелки.

Кроме того, если в существующих жилых зданиях высота и объем кухни соответствуют нормам, установка плит разрешается:

• в кухнях, не имеющих вентиляционных каналов, в этих случаях форточки или фрамуги должны быть расположены в верхней части окна;

• в кухнях без окон при наличии в них вентиляционных каналов и окон с форточками или фрамугами в смежных нежилых помещениях, куда из кухонь имеются выходы;

• в коридорах индивидуального пользования при условии, что они имеют окна с форточками или фрамугами в верхней части.

Кухни, непосредственно сообщающиеся с жилыми комнатами, должны иметь плотную дверь и перегородку.

В существующих жилых домах, расположенных в сельских населенных пунктах, допускается установка газовых плит в помещениях высотою не менее 2 м. В этих случаях кухня или помещение, где устанавливается газовая плита, должны иметь окно с форточкой или фрамугой, а в домах, не имеющих выделенной кухни, объем помещения должен быть в два раза большим, чем для соответствующей плиты, устанавливаемой в жилом доме.

Установку газовых плит вне жилого дома допускается предусматривать в летних (неотапливаемых) кухнях. При этом высота и объем летней кухни должны быть не менее чем для соответствующей плиты, устанавливаемой в жилом доме.

Газовые водонагреватели с отводом продуктов сгорания в дымоходы могут устанавливаться в кухнях квартир, имеющих вентиляционный канал. Двери должны открываться наружу. Объем помещения должен быть не менее 7,5 м³ при установке водонагревателя проточного типа и 6 м³ при установке водонагревателя емкостного типа.

Газовые малометражные отопительные котлы или емкостные газовые водонагреватели устанавливаются в нежилых помещениях объемом не менее 7,5 м³. При установке в кухне котла или емкостного водонагревателя объем помещения должен быть на 6 м³ больше необходимого для установки там газовых плит. В одном помещении допускается установка не более двух емкостных водонагревателей или двух малометражных отопительных котлов.

Установка указанных приборов в ванных комнатах и летних кухнях не допускается.

Помещения, в которых устанавливаются водонагреватели, должны иметь для притока воздуха решетки сечением не менее 0,02 м² в нижней части двери (стены) или зазоры такой же площади, которые располагаются между дверью и полом.

3.5.3. Размещение газовых приборов

При размещении газовых приборов должны быть соблюдены следующие расстояния (не менее):

• от стенки плиты до стены ‑ 70 мм;

• между плитой и противоположной стеной (проход) – 1000 мм;

• между выступающими частями плиты и водонагревателями (по горизонтали) ‑ 100 мм;

• от плиты до баллона со сжиженным газом ‑ 500 мм;

• от радиатора отопления или печи до баллона со сжиженным газом ‑ 1000 мм;

• между проточным водонагревателем и несгораемой стеной ‑ 20 мм;

• между емкостным водонагревателем или малометражным котлом и несгораемой стеной ‑ 100 мм.

В кухнях с деревянными неоштукатуренными стенами в месте, где устанавливают водонагреватель или плиту следует предусматривать изоляцию стены штукатуркой, асбофанерой, кровельной сталью по листу асбеста толщиной 3 мм или войлоку, пропитанному глиняным раствором.

Устанавливать проточные водонагреватели на несгораемых стенах следует с зазором 20 мм. При установке на трудносгораемых стенах расстояние от стены до водонагревателя должно быть не менее 30 мм.

Устанавливать водонагреватели на деревянных неоштукатуренных стенах запрещается. Изоляция стен для емкостных водонагревателей выполняется так же, как для проточных. Поверхность стены для изоляции обивают кровельной сталью по асбесту толщиной 3 мм (обивка должна выступать за габариты корпуса водонагревателя на 100 мм).

При установке водонагревателя на стене, облицованной глазурованными плитками, тепловую изоляцию не делают. При установке водонагревателя на деревянном полу выполняют противопожарную изоляцию из кровельной стали по асбесту.

Газовые счетчики устанавливают в помещениях, оборудованных вытяжной вентиляцией (в местах, исключающих возможность повреждения счетчика). Установка счетчиков в жилых помещениях, ванных комнатах, санитарных узлах и лестничных клетках не допускается.

Для учета расхода газа в коммунально-бытовых и общественных зданиях газовые счетчики должны устанавливаться на общем вводе газопровода или в ГРП. При необходимости учета расхода газа по цехам или агрегатам устанавливают дополнительные счетчики.

Варианты размещения четырехконфорочной газовой плиты, проточного водонагревателя и емкостного водонагревателя АВГ-80 приведены на рис. 3.1 ‑ 3.3.

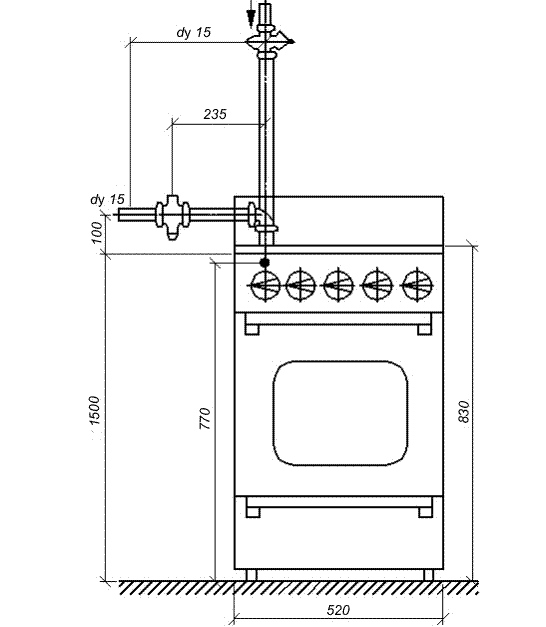

Рис. 3.1. Схема установки четырехгорелочной бытовой газовой плиты

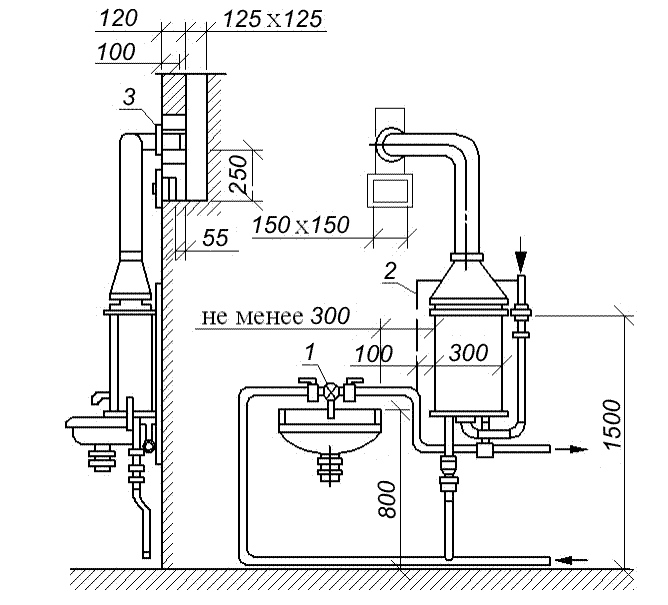

Рис. 3.2. Схема установки проточного газового водонагревательного аппарата:

1 – смеситель; 2 – защитный лист для трудносгораемой стены; 3 – гофр R5

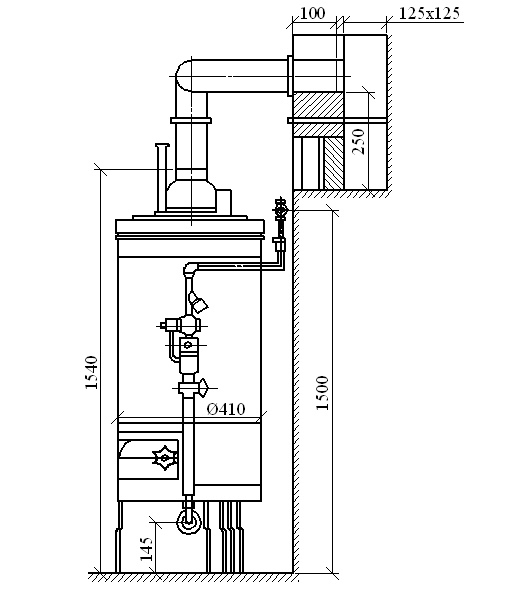

Рис. 3.3. Схема установки емкостного газового водонагревательного аппарата

3.5.4. Особенности устройства внутренних газопроводов

в жилых и общественных зданиях, а также

коммунально-бытовых предприятиях

На газопроводах в жилых и общественных зданиях, детских учреждениях, учебных заведениях, магазинах, парикмахерских и т.п. отключающие устройства устанавливают:

• на вводах в здания;

• при устройстве от одного ввода двух и более стояков на каждом стояке, обслуживающем более четырех этажей;

• перед счетчиками;

• перед каждым газовым прибором, печью или другим агрегатом;

• на ответвлениях к отопительным печам или приборам.

На газопроводах перед горелками газовых бытовых приборов, пищеварочных котлов, ресторанных плит, отопительных печей и другого оборудования устанавливают последовательно два отключающих устройства: одно для отключения всего прибора (оборудования), а второе для отключения отдельных горелок.

Вводы газопроводов в жилые здания должны предусматриваться в нежилые, доступные для осмотра газопроводов помещения.

Вводы газопроводов в общественные здания, здания предприятий общественного питания и объектов коммунально-бытового назначения надлежит предусматривать в лестничные клетки или непосредственно в помещения, где установлены газовые приборы.

Устройство цокольных вводов газопроводов допускается в здания всех назначений.

Прокладка газопроводов сжиженного газа в технических коридорах, технических подпольях и подвалах не разрешается.

Газопроводы в технических коридорах, технических подпольях и подвалах выполняются на сварке; установка запорной арматуры не разрешается. Газопровод следует размещать в удобном для осмотра и ремонта месте.

Вводы газопроводов в жилые дома сельского типа должны быть цокольные (наружной прокладки).

Не допускается устраивать вводы газопроводов в машинные отделения, вентиляционные и лифтовые камеры и шахты, помещения складов, мусоросборников, электрораспределительных устройств.

Газопроводы в жилых зданиях следует прокладывать открыто.

В жилых зданиях газовые стояки, как правило, прокладываются в лестничных клетках и кухнях. Прокладка стояков в жилых помещениях, ванных комнатах и санитарных узлах не разрешается.

В зданиях на стояках и разводящих газопроводах установка пробок не разрешается. На цокольных вводах газопроводов пробки можно устанавливать только снаружи здания. Пробки должны быть диаметром не более 25 мм.

Газопроводы, прокладываемые в жилых помещениях к отопительным приборам и печам, должны иметь минимальную длину.

Резьбовые соединения на газопроводах, прокладываемых в жилых помещениях, допускаются только у арматуры и горелок.
