ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ

1.Как происходит разделение обслуживаемой территории для организации на ней ССПР? Какие требования предъявляются к процессу?

2.Почему метод шестиугольника при разделении территории для ССПР является наиболее эффективным?

3.Как происходит частотное планирование в ССПР? Объясните данный процесс в общих чертах.

4.Какие способы распределения частотных каналов Вы

знаете?

5.Что такое системные помехи в ССПР и как они возникают?

6. Какие способы борьбы с системными помехами

вССПР Вы знаете?

7.В чем заключается биологическая безопасность радиосредств ССПР? Что такое SAR?

8.Что такое GSM? Назовите основные его преимущества и недостатки.

9.Дайте сравнительную характеристику стандартам ССПР GSM-900 и GSM-1800. Какие дополнительные модификации стандарта GSM существуют и где используются?

10.Расскажите в общих чертах о структуре ССПР GSM.

11.Подсистема базовых станций – дайте подробное описание.

12.Подсистема коммутации – дайте подробное описание.

13.Назовите основные характеристики радиосигнала стандарта GSM.

14.Почему в стандарте ССПР GSM используется

гауссовская двухпозиционная частотная манипуляция

сминимальным сдвигом?

15.Расскажите подробно о физических каналах связи в стандарте ССПР GSM.

75

16. Расскажите подробно о логических каналах связи

встандарте ССПР GSM.

17.Какие полосы радиочастот для стандарта сотовой подвижной радиосвязи GSM выделены в Российской Федерации?

18.Какие условия должны выполняться оператором сети сотовой связи GSM при использовании выделенных полос радиочастот?

2.4.МЕТОДИКА ПРОВЕДЕНИЯ МОНИТОРИНГА

ИОЦЕНКИ КАЧЕСТВА СВЯЗИ, ПОКРЫТИЯ АБОНЕНТА

БАЗОВЫМИ СТАНЦИЯМИ С ПОМОЩЬЮ КОММЕРЧЕСКОЙ ПЛАТФОРМЫ RTL-SDR

Ознакомимся и научимся работать с программойсканером радиодиапазона RTL-SDR Scanner. С помощью данного программного обеспечения оценим загруженность радиодиапазона стандарта системы сотовой связи GSM.

Запустить исполняемый файл Rtlsdr scanner.exe

из каталога на CD диске LR–SRS/2_SDR_GSM/Rtlsdr scanner,

кликая по файлу правой кнопкой мыши и выбирая пункт «Запуск от имени администратора»:

Рис. 43. Запуск программы RTL-SDR Scanner от имени администратора

При запуске откроется консольное окно поиска тюнера RTL-SDR R820T2, при успешном его обнаружении видим:

Рис. 44. Успешное обнаружение подключенного к программе RTL-SDR оборудования

76

После запуска программы видим основное рабочее окно с устройством:

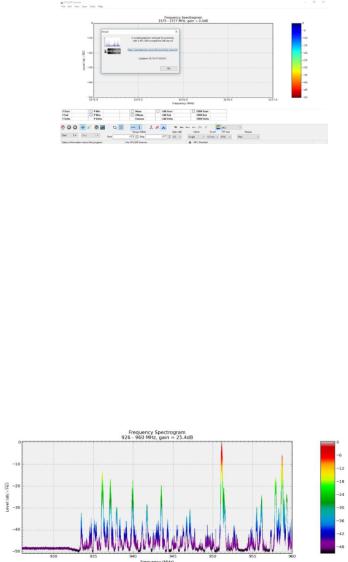

Рис. 45. Главное окно программы RTL-SDR Scanner

Проведем сканирование одного из диапазонов частот, предназначенного для системы сотовой связи GSM: 926 МГц – 960 МГц. В поле Start введем значение 926, в поле

Stop – 960. Уровень усиления (Gain) – 25.4, поле Mode – Single, поле Dwell – 131 ms, поле FFT size – 2048. Результаты сканирования выведем в виде графика уровней сигналов, для этого в поле Display выберем режим Plot. После завершения настроек будущего процесса сканирования нажимаем кнопку Start. Процесс сканирования визуально отображается зеленым прогресс-баром в правом нижнем углу, общее время сканирования зависит от производительности аппаратной части ПК. В завершение видим полученный график уровней сигналов в заданном нами ранее диапазоне GSM:

Рис. 46. Результаты сканирования и определения загруженности диапазона GSM-900 в программе RTL-SDR Scanner

77

Разберем подробнее возможности визуального представления загруженности диапазона частот GSM. Для этого в поле Display выберем режим Spectrogram:

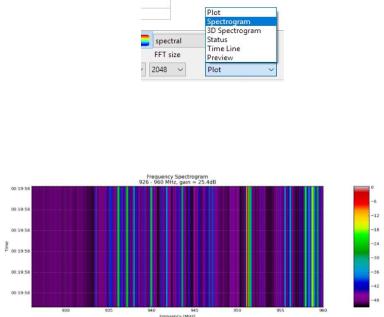

Рис. 47. Выбор режима показа спектрограммы

Пронаблюдаем представление уровней сигналов в виде спектрограммы:

Рис. 48. Представление результатов сканирования диапазона GSM-900 в виде спектрограммы

Выберем другой режим представления загруженности диапазона частот GSM 3D Spectrogram и получим визуальное наблюдение в более объективном масштабе (после выбора данного режима некоторое время программа может не отвечать из-за трудоемкого процесса построения 3D спектрограммы):

78

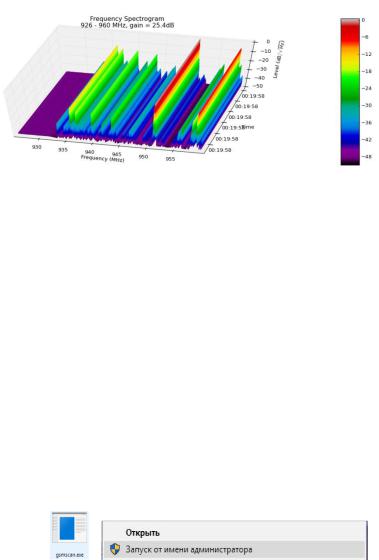

Рис. 49. Представление результатов сканирования диапазона GSM-900 в виде 3D спектрограммы

Освоим работу с программой RF DSP GSM SCANNER RTL-SDR для проверки диапазона частот работы базовых станций сотовых операторов (согласно «Решению Государственной комиссии по радиочастотам при Минкомсвязи России от 1 июля 2016 г. № 16-37-03 “Об использовании радиоэлектронными средствами сухопутной подвижной службы полос радиочастот”»), технических параметров базовых станций, а также анализа покрытия соты для обеспечения качественной связи между абонентскими терминалами.

Запустить исполняемый файл gsmscan.exe из каталога LR–SRS/2_SDR_GSM/gsmscan, кликая по файлу правой кнопкой мыши и выбирая пункт «Запуск от имени администратора»:

Рис. 50. Запуск программы RF DSP GSM SCANNER RTL-SDR от имени администратора

79
