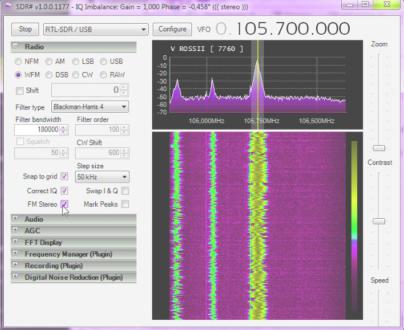

Рис. 67. Работа программы SDR Sharp

Теперь подробно разберем каждый элемент настроек и управления программой. Начнем с элементов настройки программного драйвера на примере RTL-SDR R820T:

–[Device] – в этой строке ваше RTL устройство и чип тюнера;

–[Sample Rate] – (частота дискретизации) – ширина полосы приемника, 2048 MSPS – это 2,048 МГц. Полосу можно менять от 0,25 МГц до 3,2 МГц. Чем больше полоса, тем больше нагрузка на процессор. Не на каждом компьютере можно нормально работать с максимальной полосой. Для начала поставьте 1024 для одноядерных процессоров и 2048 для многоядерных. Потом экспериментальным путем определите максимум для вашей системы;

105

– [Sampling Mode] – режим работы RTL устройства.

с нулевой частоты на промежуточную ненулевую. Установка этой галочки позволяет полностью избавиться от палки посередине экрана. Для 820 тюнеров эта опция безразлична

иигнорируется в коде драйвера;

–[RTL AGC] – автоматическая регулировка усиления на участке «Смеситель тюнера – АЦП RTL2832». Установите эту галочку при первом запуске;

–[Tuner AGC] – автоматическая регулировка усиления на участке «Вход приемника – МШУ – Смеситель». Данная АРУ работает не очень хорошо, многое зависит от антенны, условий приема и диапазона, который вы принимаете. Лучше пока оставить эту галку выключенной;

–[RFGain] – ручная регулировка усиления тюнера. Позволяет самостоятельно менять усиление входного тракта тюнера при отключенной [Tuner AGC]. Для первого запуска поставьте этот регулятор 25–36 дБ;

–[Frequency correction PPM] – коррекция частоты опорного генератора тюнера. Не меняйте настройку в этом поле, если RTL-SDR работает корректно.

106

Рис. 68. Окно настроек драйвера RTL-SDR R820T

Теперь программа настроена на работу с вашим SDR устройством. Нажимаем кнопку [PLAY].

Настройтесь на какую-либо вещательную FM станцию. Во вкладке Radio включите вид модуляции WFM. Установите галку Correct IQ во вкладке Radio. Это улучшит подавление зеркального канала и уберет палку в центре спектра. Установите галку Filter Audio во вкладке Audio. Звук станет приятнее, уйдут высокочастотный шум и треск. Отрегулируйте ползунок Range во вкладке FFT Display. Динамический диапазон RTL-SDR невелик. Минимума анализатора спектра в –70 дБ вполне достаточно.

Галку Snap to Grid лучше пока убрать. Для начала надо откалибровать частоту приемника. В дальнейшем на практике разберетесь, с какими настройками у вас будет оптимальный результат, для первого раза такие подойдут в большинстве случаев. Если звук прерывается, возможно, вы выбрали слишком широкую полосу приемника и ваш процессор не справляется. Нажмите кнопку [Configure] и попробуйте разные настройки AGC и RF Gain.

107

Далее разберемся с элементами настройки и управления непосредственно самого SDR:

–[VFO] – отображение частоты приёма. Мышкой, курсорными клавишами или цифровыми клавишами можно менять частоту приёма непосредственно в этом поле;

–ползунок [Zoom] – изменение масштаба отображения анализатора спектра и водопада;

–ползунок [Contrast] – смещение палитры водопада;

–ползунок [Speed] – изменение частоты обновления водопада и анализатора спектра.

Вкладка Radio:

Рис. 69. Вкладка Radio

–[NFM AM LSB USB WFM DSB CW RAW] –

переключение видов модуляции принимаемого сигнала. RAW – прием без демодуляции сигнала;

–[Shift] – смещение индикации частоты приема. Галочка включает, а цифровое поле задаёт смещение. Используется

восновном с конвертерами для индикации точной частоты приёма;

108

–[Filter type] – выбор оконного фильтра. Относится к теории цифровой обработки сигналов. Практической пользы от смены фильтров не заметно;

–[Filter bandwidth] – полоса фильтра принимаемого сигнала;

–[Filter order] – добротность фильтра. Влияет практически на все фильтры в программе, пропускающие принимаемый сигнал;

–[Squelch] – шумоподавитель. Галочка включает, цифровое поле – настройка чувствительности;

–[Snap to grid] – привязка изменения частоты к сетке с шагом, указанным в цифровом поле [Step size];

–[Correct IQ] – автокоррекция дисбаланса фазы и уровня IQ сигнала. Очень полезная функция. Улучшает подавление зеркального канала и убирает палку в середине спектра на 0 частоте (видно на первом рисунке);

–[Swap I & Q] – меняет местами I и Q составляющие сигнала. Для RTL устройств функция не используется, у них всё на своих местах;

–[FM stereo] – разрешает стереодекодер для WFM приема;

–[Marks Peak] – Маркировать пики сигнала. На спектре рисует много кружков в пиках сигналов.

Вкладка Audio:

Рис. 70. Вкладка Audio
