Материал: Системы подвижной радиосвязи. лабораторный практикум. Федоров С.М., Бойко О.В

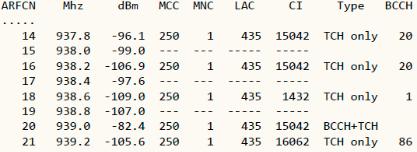

Рис. 77. Итоговый файл отчета идентификации радиосигналов ССПР GSM 900 в нисходящем канале

Таким образом, предложенная методика мониторинга и оценки качества связи ССПР GSM 900 позволяет достоверно исследовать загруженность диапазона GSM в регионе, проверить правильность установки базовой станции(-ий) исходя из условий местности обслуживаемой территории, не превышает ли излучение радиосигналов от БС допустимых норм при организации связи на определенной территории (соте). Качество предоставляемых услуг связи каждым из операторов оценивается количеством базовых станций, обслуживающих соту местонахождения абонентских терминалов пользователей, а также излучаемой ими силой сигнала.

Например, исходя из ранее представленных результатов мониторинга в Левобережном районе города Воронежа, можно сделать вывод, что лучшее покрытие для обеспечения качественной мобильной сотовой связи предоставляет оператор ПАО «Мегафон», где стоит отметить достаточно большое количество обслуживающих БС в соте местонахождения, а также сравнительно хороший уровень принимаемого сигнала (от –85 дБм до –69 дБм). Кроме этого,

120

важно сказать о весьма плотной загруженности используемого диапазона исследуемой системы сотовой связи.

8. SDR радиосистемы являются одним из наиболее популярных типов радиоэлектронного оборудования для исследования технических параметров различных видов радиосигналов. Технический анализ сигналов диапазона ССПР GSM 900 также не является исключением. Рассмотрим детально предложенную нами методику исследования радиосигналов ССПР GSM с помощью коммерческой платформы RTL-SDR.

С помощью пакета поддержки System Toolbox для RTL-SDR (рис. 78 и рис. 79) вы можете использовать MATLAB и Simulink для проектирования и прототипов систем, которые обрабатывают сигналы беспроводной сети в реальном времени. Например, вы можете получать и обрабатывать беспроводные сигналы, такие как FM-радио, сигналы наблюдения за самолетами (ADS–B) и др. Вы можете развернуть свою систему на недорогом одноплатном компьютере, таком как Raspberry Pi, к которому прилагается RTL-SDR. Инженеры-специалисты беспроводной связи, студенты и любители могут принимать и декодировать радиосигналы в режиме реального времени с использованием аппаратных средств Communication System Toolbox и RTLSDR.

Рис. 78. Пакет для RTL-SDR System Toolbox в MATLAB (Simulink) [7]

121

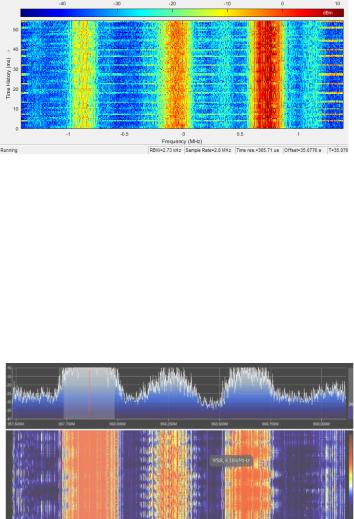

Рис. 79. Представление радиосигнала GSM в увеличенном масштабе в пакете для RTL-SDR System Toolbox в MATLAB (Simulink)

Данная программа также позволяет провести технический анализ GSM сигнала, но не настолько тонко, как это возможно в предыдущем ПО. Вторая программа выводит на экран спектр принимаемого радиосигнала, позволяет оценить ширину его спектра и прослушать в чистом (немодулированном) виде. Визуальное представление сигнала ССПР GSM представлено ниже (рис. 80).

Рис. 80. Общий вид спектра сигнала ССПР GSM

Немаловажным моментом при исследовании любых радиосигналов является использование наиболее современной и детальной справочной базы. Выделим сравнительно новое, но в то же время и достаточно мощное справочное

122

программное обеспечение анализа радиосигналов Artemis. Оно вышло в свет в 2015 г. и уже завоевало популярность

убольшого количества как радиолюбителей, так

ипрофессиональных специалистов в области

телекоммуникаций и других сфер, связанных с радиоэлектроникой.

Artemis является своеобразной локальной базой данных очень широкого спектра радиосигналов, в том числе наиболее современных. Для удобства работы с вышеупомянутой базой сигналов была создана данная программа. Ранее база данных была доступна лишь при условии синхронизации программы с сервером в сети Интернет, теперь же с новыми версиями данного ПО появилась возможность локального использования БД в программе. Данное ПО находится

воткрытом доступе и распространяется на основе свободной лицензии. Программа является портативной и не требует установки.

Она обладает достаточно мощными возможностями предоставления подробной информации о каждом радиосигнале, является полезным помощником не только для радиолюбителей: позволяет сравнивать спектры реального времени (например, от SDR-спектрограммы) с найденными

вбазе данных путем сравнения свойств (таких как частота, пропускная способность, модуляция и т. д.) и проверять его через образец изображения. Различные фильтры позволяют сузить поиск, облегчая идентификацию неизвестных сигналов.

Каждый сигнал описывается скриншотом «водопада» (спектрограммы), аудиофайлом (кнопка Play), диапазоном частот, полосой, модуляцией, локацией, кратким описанием. Для просмотра страницы сигнала на сайте sigidwiki.com нажмите кнопку More Info. Во вкладке Filters можно задать обширные критерии поиска по различным параметрам.

123

На примере радиосигнала системы сотовой связи стандарта GSM рассмотрим на практике основные возможности ПО Artemis. При запуске исполняющего файла Artemis.exe видим приветственное окно программы и ее загрузку (рис. 81).

Рис. 81. Приветственное окно Artemis при запуске

Программное обеспечение поддерживает только английскую локализацию, однако знания технического английского языка будет вполне достаточно для ее понимания и успешного взаимодействия при работе с программой. После завершения запуска видим рабочее окно программы (рис. 82). Сначала для подключения локальной базы данных к программе (каталог Data в папке с исполняемым файлом программы) нажимаем кнопку Load DB.

При наличии доступа к сети Интернет рекомендуется как можно чаще проверять обновления базы данных для ПО

Artemis по нажатию кнопки Update –> Check Updates.

В данном случае версия базы данных является актуальной, а значит, обновление не требуется (рис. 83).
