Материал: Системы подвижной радиосвязи. лабораторный практикум. Федоров С.М., Бойко О.В

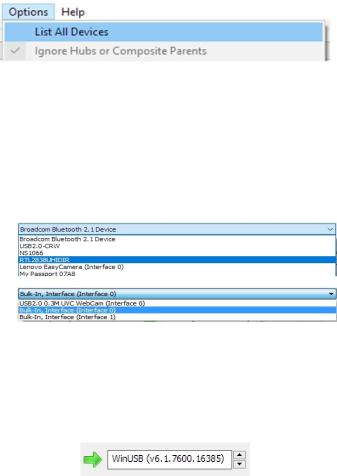

Рис. 8. Попытка обнаружения подключенного к ПК

RTL-SDR РПУ

После поиска всех доступных программе подключенных устройств выбираем в каталоге наш SDR-РПУ RTL820T2, именуемый в программе либо RTL2838UHIDIR, либо Bulk-In Interface (Interface 0) – оба варианта верны, но в Windows 10

и Windows 7 отображаются по-разному:

Рис. 9. Выбор подключенного к ПК RTL-SDR РПУ для дальнейшей установки драйвера

После выбора требуемого устройства выбираем версию будущей установки драйвера – WinUSB v.6.1.7600.16385:

Рис. 10. Выбор устанавливаемой для Windows версии драйвера подключенного к ПК RTL-SDR РПУ

Нажимаем кнопку Install Driver, тем самым запуская процесс установки драйвера устройства RTL-SDR РПУ. При возникновении окна «Безопасность Windows» установить галочку «Всегда доверять программному обеспечению» и нажать кнопку «Установить»:

10

Рис. 11. Подтверждение установки драйвера подключенного к ПК RTL-SDR РПУ

После успешной установки устройство будет добавлено в систему:

Рис. 12. Верная идентификация подключенного

RTL-SDR РПУ в ОС Windows

1.4.ФИЗИЧЕСКИЕ ОСНОВЫ СИСТЕМ ПОДВИЖНОЙ РАДИОСВЯЗИ

Цель занятия: изучение физических принципов систем подвижной радиосвязи, в том числе:

–принципов построения систем связи с подвижными объектами;

–классификации средств наземной радиосвязи;

–принципов установления соединений между мобильной и базовой станциями;

–влияния доплеровского эффекта на мобильную связь;

–особенностей распространения радиоволн в городах;

–способов разнесенного приема;

–способов эквалайзинга;

–методов многостанционного доступа.

В процессе подготовки к занятиям следует пользоваться литературой [1–4].

11

Краткие теоретические сведения

1. Для общего понимания вопроса покажем на рис. 13 простейшую схему радиосвязи:

1 – источник информации (цифровые данные, изображение и т. д.);

2 – преобразователь сообщения служит для преобразования поступающей информации в электрический сигнал;

3 – модулятор с передатчиком.

Рис. 13. Схема организации радиосвязи:

ИИ – источник информации; ПрС – преобразователь сообщения; РПдУ – радиопередающее устройство; РПрУ –

радиоприемное устройство; Дет – детектор; ПИ – приемник информации

Необходимость модуляции сигнала связана с тем, что информация, преобразованная в электрический сигнал, имеет относительно низкую частоту, которая, как известно, плохо получается. Модулированные ВЧ колебания, называемые радиосигналом, подаются в передающую антенну и возбуждают в окружающем пространстве электромагнитные волны. Небольшая часть энергии электромагнитных волн от передатчика достигает приемной антенны и создает в ней слабый модулированный ток высокой частоты.

12

В приемнике ВЧ (РПрУ) модулированные колебания усиливаются, а затем преобразуются в детекторе (Дет) обратно в сигнал такого же вида, как полученный в пункте передачи от преобразователя. Такое преобразование называется детектированием. Далее сигнал поступает в приемник информации (ПИ) – телефон, телевизионную приемную трубку и т. п., после чего принятая информация поступает к получателю.

Комплекс из передатчика, передающей антенны, среды распространения волн, приемной антенны приемника образует радиолинию.

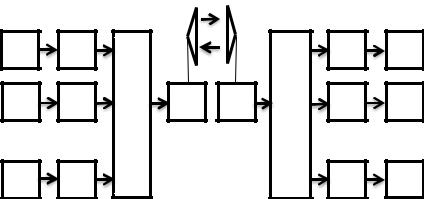

Односторонняя передача используется чаще не в радиосвязи, а в звуковом и ТВ радиовещании, в службах передачи информации для агентов печати, метеорологической информации, сигналов точного времени, точной частоты и др. Чтобы улучшить эффективность использования оборудования и увеличить пропускную способность радиолинии, применяют аппаратуру уплотнения (рис. 14):

Передающая часть аппаратуры образует из сигналов различных источников информации 1а–1n, измененных преобразователями 2а–2n, единый групповой сигнал.

13

Приемная часть этой аппаратуры разделяет сигналы, производит их преобразование (5а–5n), после чего они поступают к потребителям 6а–6n. Совокупность технических средств, обеспечивающих передачу сообщения от одного источника информации к получателю, называется каналом радиосвязи. Система радиосвязи с уплотнением радиолинии называется многоканальной радиосвязью. Для обмена информацией между двумя пунктами организуется двусторонняя радиосвязь, которая обеспечивается при помощи двух комплексов оборудования односторонней связи, действующих навстречу друг другу. В каждом конечном пункте двусторонней линии радиосвязи размещаются приемное и передающее оборудования. Источник и получатель информации обычно совмещены, а также передатчик и приемник в некоторых случаях объединяются в единую приемно-передающую радиостанцию. В таком пункте вместо двух антенн может быть одна общая приемнопередающая антенна. Двусторонняя радиосвязь может организовываться по следующим вариантам:

– оба передатчика работают на одной и той же частоте, т. е. и приемники настроены на одну и ту же частоту. В этом случае радиолиния в оба направления одновременно работать не может. Работа производится поочередно в одном из направлений. Такая связь называется симплексной;

–передатчики работают на разных частотах, соответственно, и приемники настроены на разные частоты.

Вэтом случае радиолиния в оба направления может работать одновременно. Такая связь называется дуплексной;

–радиосвязь осуществляется с использованием двух

частот (приемной и передающей), но, по сравнению с дуплексом, не одновременно, а поочередно. Сигнал принимается на одной частоте, а передается на другой. В один момент времени абонент может находиться либо в режиме «прием», либо «передача». Такая связь называется полудуплексной (двухчастотный симплекс). Полудуплекс используется в следующих случаях.
