Материал: Системы подвижной радиосвязи. лабораторный практикум. Федоров С.М., Бойко О.В

Несмотря на отмеченные недостатки, системы с МДКР

впоследние годы находят все большее применение, особенно

влокальных сетях, системах сотовой и спутниковой связи. Это связано, как уже было отмечено, как с уменьшением пиковой мощности, так и с низкими требованиями к динамике регулирования мощности, что весьма важно для персональной подвижной радиосвязи с терминалом типа «телефонная трубка».

Системы МДКР отличаются режимом «мягкого» переключения абонента при переходе с одного спутника на другой, легче осуществляется разнесенный прием через разные КА с автовыбором лучшего из принимаемых сигналов.

ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ

от дуплексной.

3. С какой целью в современных системах подвижной радиосвязи используют аппаратуру уплотнения? Поясните это на примере структурной схемы системы связи с уплотнением радиолинии.

4. По каким признакам классифицируются современные средства наземной радиосвязи?

3. Что такое ретранслятор? Объясните принцип действия его работы. Расскажите подробно о применении ретрансляторов в различных системах связи.

5.Опишите подробно классификацию средств наземной радиосвязи, приведите примеры.

6.Нарисуйте обобщенную структурную схему сотовой системы подвижной радиосвязи, что в нее входит?

7.Объясните роль центра коммутации в сотовой системе подвижной радиосвязи.

40

8. Эффект Доплера – каково его влияние на системы подвижной радиосвязи? Расскажите его особенности

иважнейшие негативные влияния.

9.Какие способы борьбы с проявлениями доплеровского эффекта применяют в системах подвижной радиосвязи?

10.Расскажите об особенностях распространения радиоволн в городах.

11.Какие Вы знаете способы разнесенного приема? Подробно расскажите о двух из них.

12.Способ скачков по частоте – для чего применяется в системах подвижной радиосвязи?

13.Трансверсальный фильтр – для чего применяется?

14.Что такое многостанционный доступ? Коротко расскажите о его применении. Какие Вы знаете преимущества МСД?

15.Объясните принцип МДЧР. Какие отличительные особенности и недостатки данного метода Вы знаете?

16. МДВР – принцип действия, его особенности

инедостатки.

17.Расскажите об особенностях МДКР по сравнению с двумя вышеописанными методами. Какие недостатки он имеет?

18.Какой метод многостанционного доступа отличается большей пропускной способностью по сравнению с двумя другими?

1.5.МЕТОДИКА РАБОТЫ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ АНАЛИЗА И ДЕКОДИРОВАНИЯ ПРИНИМАЕМЫХ РАДИОСИГНАЛОВ SDR SHARP

Ознакомимся с одной из популярных версий программного обеспечения для RTL-SDR – SDR Sharp. Программа предназначена для анализа и декодирования принимаемых радиосигналов используемым в лабораторной

41

установке РПУ. Освоим методику работы с программой на простом примере приема и декодирования местного FM радио в г. Воронеже.

Запустим исполняющий файл программы SDRSharp.exe

из каталога на CD диске LR–SRS/1_SDR_obzor/SDRSharp,

кликая по файлу правой кнопкой мыши и выбирая пункт «Запуск от имени администратора»:

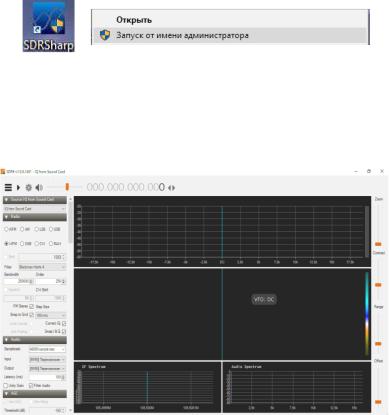

Рис. 28. Запуск программы SDR Sharp от имени администратора

После запуска программы видим основное рабочее окно с устройством:

Рис. 29. Основное окно программы SDR Sharp

42

Выберем программный драйвер подключенного RTL-SDR РПУ в списке доступных в программе драйверов для SDR оборудования:

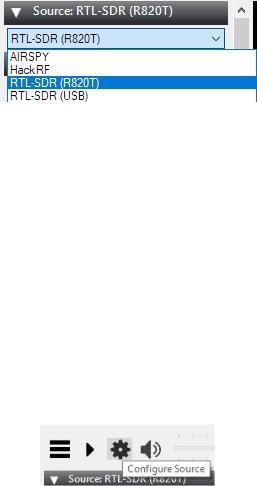

Рис. 30. Выбор модифицированного драйвера для RTL-SDR РПУ

В используемой программе заранее предустановлен модифицированный драйвер для RTL-SDR РПУ, позволяющий значительно расширить возможности устройства, а именно:

а) прием от 100 кГц; б) децимацию в драйвере;

в) 3 регулировки усиления (LNA, Mixer и VGA);

г) переключение частоты дискретизации и децимации «на лету» без остановки приема;

д) частоты дискретизации для приема аналогового ТВ; е) более высокую скорость и стабильность работы

устройства.

Произведем настройку SDR-РПУ RTL820T2, вызвав окно настройки:

Рис. 31. Вызов окна настройки драйвера для RTL-SDR РПУ

43

В появившемся окне настройки выставляем значения параметров в соответствии со снимком ниже:

Рис. 32. Окно настройки драйвера для RTL-SDR РПУ

Для проверки работы лабораторного стенда выставим любую частоту приема из диапазона местного FM радио в г. Воронеже.

По нажатии кнопки Close завершаем настройку устройства и запускаем его, нажав кнопку Start на главном окне программы:

Рис. 33. Запуск RTL-SDR РПУ в программе SDR Sharp

Во вкладке Radio слева от обзорных окон установим режим модуляции WFM:

Рис. 34. Настройка демодулятора

44
