Основной конденсат (ОК) из конденсатосборников конденсаторов турбины поступает на всас конденсатных насосов 1-й ступени КН-I. После КН-I ОК поступает на охлаждение основных эжекторов и эжекторов уплотнений, где за счет конденсации пара из паровоздушной смеси эжекторов и уплотнений нагревается на ≈1,5– 2 °С в номинальном режиме. Все холодильники эжекторов включены параллельно по охлаждающему конденсату.

Далее основной конденсат проходит через фильтры КО и поступает на всас КН-2. После конденсатных насосов 2-й ступени основной конденсат проходит трубное пространство охладителей дренажа подогревателей (ОДП) и через клапан регулятора уровня и рециркуляции (РУК) поступает к подогревателям низкого давления. Часть основного конденсата от РУК по линии рециркуляции поступает в конденсатосборники конденсаторов. РУК автоматически поддерживает заданный уровень конденсата в конденсатосборниках.

Греющий пар на ПНД поступает из отборов турбины. Для исключения возможности обратного заброса на турбину пара или его конденсата каждый из отборов (кроме последнего) защищен одним или двумя быстродействующими обратными клапанами. Слив конденсата греющего пара (дренажей) ПНД выполнен каскадным.

12. Деаэрационная установка

Деаэрационная установка предназначена для:

•удаления растворенных в конденсате коррозионно-активных газов (О2 и СО2);

•создания кратковременного запаса питательной воды на

АЭС;

•подогрева питательной воды; деаэратор является подогревателем смешивающего типа в системе регенеративного подогрева.

Присутствие кислорода и углекислого газа в питательной воде вызывает электрохимическую коррозию металла паросилового оборудования АЭС, вплоть до образования свищей. Продукты коррозии, откладываясь на поверхностях нагрева, вызывают резкое увеличение термического сопротивления стенок теплообменных труб. Поэтому предельное содержание О2 и СО2 в питательной воде

61

нормируется в соответствии с «Правилами технической эксплуатации ЭС».

Кислород и углекислый газ попадают в основной конденсат вследствие присосов воздуха через неплотности вакуумной системы турбоустановки и с добавочной водой. Кроме того, СО2 может выделяться при термическом разложении бикарбонатов, попадающих в основной конденсат с присосами охлаждающей воды в конденсаторе.

Деаэрированная вода (т.е. вода после удаления из нее О2 и СО2) накапливается в деаэраторном баке, который выполняет функцию емкости для создания кратковременного (3–5 мин) запаса питательной воды на случай внезапного прекращения подачи основного конденсата в деаэратор. Кроме того, деаэраторный бак является демпфирующей (буферной) емкостью для обеспечения стабильного режима работы питательных насосов при резких колебаниях нагрузки энергоблока.

Так как деаэратор является теплообменником смешивающего типа, то его использование в системе регенерации позволяет повысить тепловую экономичность турбоустановки за счет замены поверхностного регенеративного подогревателя смешивающим. Применение деаэратора в качестве одного из регенеративных подогревателей приводит к удешевлению системы регенерации, так как стоимость деаэратора меньше стоимости поверхностного подогревателя (особенно ПВД).

Деаэраторная установка является удобным местом для приема и сбора высокопотенциальных потоков дренажа из различных узлов тепловой схемы турбоустановки (конденсат греющего пара ПВД, сепарат СПП и др.). Вследствие вышеперечисленных причин деаэрационная установка включается в систему регенерации (по воде) между подогревателями низкого давления (ПНД) и питательными насосами и отделяет тракт основного конденсата от тракта питательной воды.

12.1. Способы деаэрации

Для деаэрации воды могут использоваться химическая и термическая деаэрация. Суть химической деаэрации заключается в добавлении в воду химических реагентов для связывания растворенных газообразных примесей. Недостатком этого метода является

62

его избирательность, поэтому он нашел ограниченное применение. Более распространенным способом является термическая деаэрация. Принцип работы термического деаэратора основан на использовании закона Генри, который можно сформулировать следующим образом: равновесная концентрация растворенного в воде газа Сг (мг/кг) прямо пропорциональна парциальному давлению газа над поверхностью воды Рг , т.е.

Сг = Кг Рг ,

где Кг – константа фазового равновесия (константа Генри). Величина константы Генри зависит от вида газа и температуры и не зависит от количественного состава и давления в системе.

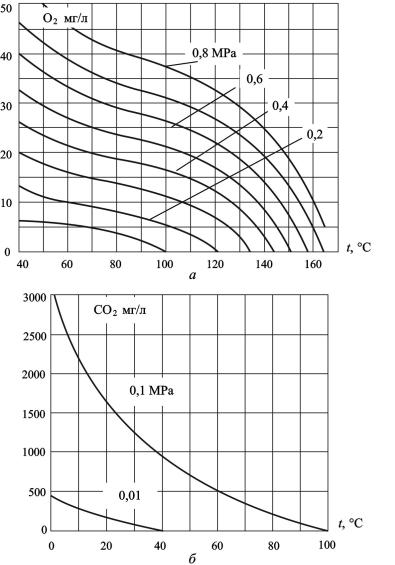

Для удаления растворенных в воде газов – десорбции, необходимо нарушить фазовое равновесие между газами, находящимися над поверхностью воды и растворенными в ней. Проще всего это можно выполнить нагревом воды до температуры насыщения при постоянном давлении. Парциальное давление газов над поверхностью воды при этом уменьшается практически до нуля, растворимость газов резко снижается, и идет интенсивная дегазация. Зависимость растворимости кислорода и углекислого газа в воде от температуры воды при разных давлениях показана на рис. 12.1.

Для обеспечения эффективной деаэрации необходимы большая площадь и время контакта пара с нагреваемой водой. Увеличение площади контакта обеспечивается распылением воды на мелкие капли и струи, а также образованием тонких стекающих пленок. Увеличение времени контакта обеспечивается развитием деаэрационных колонок в высоту. Греющий пар подается снизу, а деаэрируемая «холодная» вода – сверху. При этом обеспечивается наиболее эффективная противоточная схема движения пара и воды.

Потоки воды с более высокой температурой (дренажи подогревателей, сепарат и др.) вводятся в промежуточную часть колонки.

Выпар отводится из верхней части деаэрационной колонки. В зависимости от способа организации контакта пара и воды деаэраторы делятся на следующие основные типы:

-струйно-капельные деаэраторы;

-пленочные деаэраторы;

-барботажные деаэраторы;

-комбинированные деаэраторы.

63

12.2. Типы деаэраторов

Для обеспечения эффективной деаэрации необходимы большая площадь и время контакта пара с нагреваемой водой. Увеличение площади контакта обеспечивается распылением воды на мелкие капли и струи, а также образованием тонких стекающих пленок. Увеличение времени контакта обеспечивается развитием деаэрационных колонок в высоту. Греющий пар подается снизу, а деаэрируемая «холодная» вода – сверху. При этом обеспечивается наиболее эффективная противоточная схема движения пара и воды.

Потоки воды с более высокой температурой (дренажи подогревателей, сепарат и др.) вводятся в промежуточную часть колонки. Выпар отводится из верхней части деаэрационной колонки. В зависимости от способа организации контакта пара и воды деаэраторы делятся на следующие основные типы:

струйно-капельные; пленочные; барботажные; комбинированные.

По давлению греющего пара (давлению в деаэрационной колонке) термические деаэраторы делятся на следующие типы:

вакуумные деаэраторы; атмосферные деаэраторы; деаэраторы повышенного давления;

Ввакуумном деаэраторе давление поддерживается на уровне 0,01–0,075 МПа. Отвод газов осуществляется паровым или водоструйным эжектором. Вакуумные деаэраторы применяются в составе деаэраторной установки подпитки теплосети. Вместо греющего пара в деаэратор может вводится сетевая вода с температурой 100–150 °С, которая является греющим агентом.

Ватмосферных деаэраторах давление поддерживается на уровне 0,12 МПа, с целью эвакуации газов из колонки без эжекторов. Атмосферные деаэраторы применяются в составе деаэраторных установок подпиточной воды теплосети и конденсата, возвращаемого с производства на ТЭЦ и ГРЭС.

Деаэраторы повышенного давления применяются для деаэрации питательной воды на ТЭС и АЭС. Рабочее давление в деаэраторе обычно устанавливают на уровне 0,6–0,7 МПа (6–7 кгс/см2). Одна-
