Материал: Словарик Фриска

Реактивный шлейф – называется отрезок длинной линии с реактивным входным сопротивлением

Дифференциальное сопротивление – нелинейного двухполюсника можно рассматривать как сопротивление этого элемента для малых приращений, то есть как сопротивлению переменному току

Корректирующие цепи – при прохождении сигнала через электрические цепи как активные, так и пассивные может происходить искажение его формы

Измерение искажений – небольшие искажения заметить на экране осциллографа очень трудно, поэтому на выход цепи подключают измеритель коэффициента гармоник

Искажения формы сигналов – одним из методов для расчета линейных искажений часто применяемый для оценки активных цепей, например усилителя, работающего в линейном режиме является метод испытания прямоугольными импульсами

Низкочастотные искажения – искажения вершины меандра обусловлены низкочастотными искажениями (НЧИ)

Высокочастотные искажения – искажения фронта импульса («закручивание» и «растягивание») связаны с высокочастотными искажениями (ВЧИ)

Амплитудно-частотные искажения – если искажения формы сигнала на выходе активной цепи вызвано неравномерностью АЧХ цепи в пределах рабочей полосы частот, то такие искажения называются амплитудно-частотными искажениями (АЧИ)

Фазочастотные искажения – если искажения формы сигнала, вызванные нелинейностью ФЧХ цепи и связанны с неоднородностью фазовой скоростью гармоник, то такие искажения называются фазачастотными искажениями (ФЧИ)

Корректирующие цепи – для уменьшения искажения используют активные и пассивные корректирующие четырехполюсники (КЧ)

Амплитудные корректоры – амплитудный корректор включает между рабочей цепью и сопротивлением нагрузки (под сопротивлением нагрузки можно понимать и входное сопротивление следующего каскада)

Задача анализа – состоит в определении токов, напряжений и мощностей, в случаях, когда известны конфигурации и параметры элементов исследуемой электрической цепи

Резонансное напряжение – входной ток и входное напряжение совпадают по фазе, если входное реактивное сопротивление двухполюсника равно 0

Резонанс – пусть в двухполюснике содержаться реактивные элементы. Если напряжение и ток на входе такого двухполюсника совпадают по фазе, то в цепи имеет место явление резонанса

Резонанс токов – входной ток и входное напряжение совпадают по фазе, если входная реактивная проводимость двухполюсника равна нулю

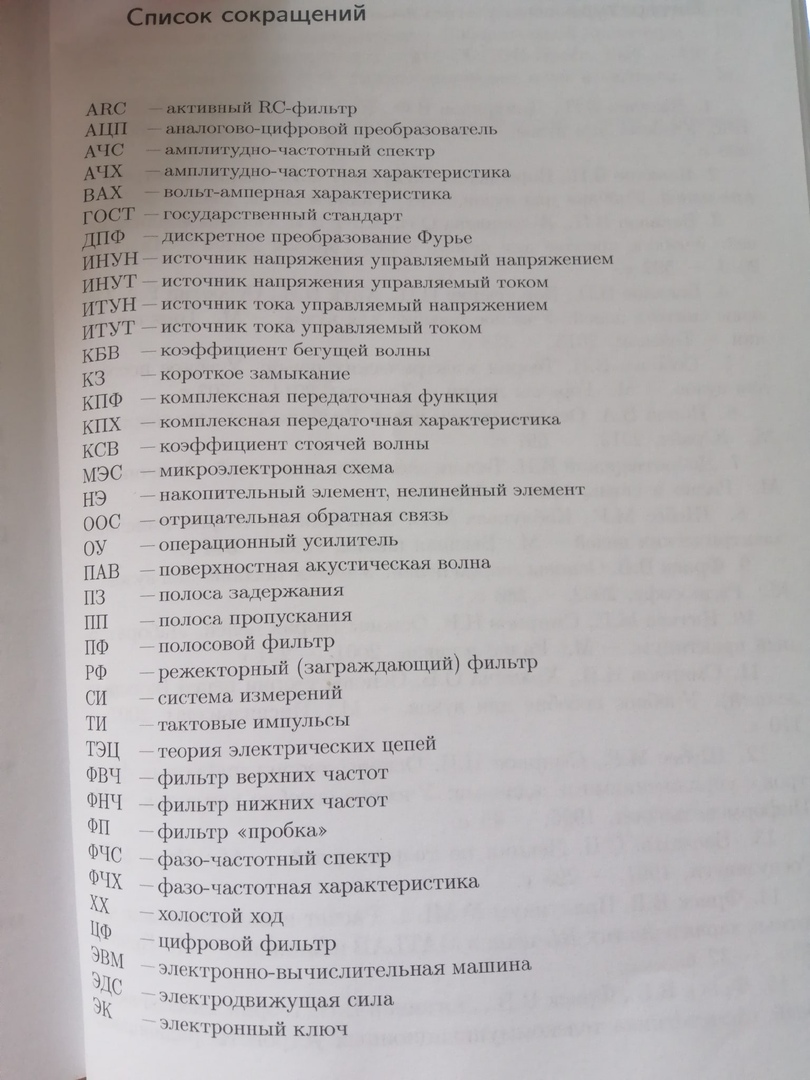

__________________________________________________________________

i-измеряется в амперах(A):

q-заряд кулонах(Кл):

t- время в секундах(с)

U=

U- напряжение, измеряемое в вольтах (В);

–потенциалы 1 и 2 точек в вольтах(В)

R-сопротивление резистора, измеряемое в омах (Ом):

G=1/R-проводимость, измеряемая в сименсах (См),

Ф –обозначающий магнитный поток в веберах(Вб)

S – крутизна управления(А/B)

Частота в герцах (Гц):

ЭДС измеряется в вольтах (В)

емкость измеряется в фаратах (Ф) :

индуктивность измеряется в генри (Гн)

y =

, y – число уравнений по 1 закону Киргофа

K=

,: , K= количество уравнений по 2 закону Киргофа

Активная (средняя)Комплексная мощность и Полная мощность — ВА(Вольт-Амперы),

Средняя мощность — Вт,

Реактивная мощность — вары (Вольт-Ампер-реактивная)

f2- граничная частота ПП, кГц

f 3- граничная частота ПЗ, кГц

R0=Rн сопротивление генератора и нагрузки в Ом

R – сопротивление, Ом;

C – ёмкость, Ф;

L – индуктивность, Гн;

f – частота, Гц;

– угловая частота, рад/с;

– максимальная частота в спектре сигнала, Гц;

Δh – шаг квантования;

Δa – неравномерность ослабления в полосе пропускания, дБ;

– минимальное ослабление в полосе пропускания, дБ;

ε – коэффициент неравномерности;

– граничная частота, рад/с;
