Документ: Состав и оформление дипломного проекта. Учебное пособие. Никулин П.И., Нилов В.А, страницы 33-36

Утверждаю_________________

дата

Зав. кафедрой_______________

дата

З А Д А Н И Е

ПО ПОДГОТОВКЕ ДИПЛОМНОГО ПРОЕКТА

Студенту____________________________________________________________

фамилия, имя, отчество

1. Тема проекта:_____________________________________________________

по заданию какой организации выполняется проект

________________________________________________________________________________________________

________________________________________________________________________________________________________________________________________

утверждена приказом по университету

2. Сроки сдачи студентом законченного проекта________________________

3. Исходные данные к проекту________________________________________

____________________________________________________________________________________________________________________________________________________________________________________________________________

4. Краткое содержание дипломного проекта____________________________

____________________________________________________________________

перечень подлежащих разработке в дипломном проекте вопросов

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Перечень графического материала (с точным указанием обязательных чертежей по разделам)_______________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6. Консультанты по дипломному проекту (с указанием относящихся к ним разделов проекта)___________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Руководитель________________________________________________________

подпись

Дата выдачи задания__________________________________________________

Задание принял к исполнению__________________________________________

дата

Подпись студента_____________________________________________________

Приложение М. Сокращения наиболее часто используемых слов

(Из ГОСТ 2.316 и дополнений к нему)

Полное наименование	Сокращенное наименование	Полное наименование	Сокращенное наименование
Без чертежа	БЧ	Позиция к порядку	поз. п/п
Бетон, бетонный	бет.	Приложение	прилож.
Ведущий	Вед.^*	Примечание	примеч.
Верхнее отклонение	верхн. откл.	Подлинник	подл.
Внутренний	внутр.	Проверил	Пров.^*
Главный	Гл.	Пункт, пункты	п.: пп
Глубина	глуб.	Разработал	Разраб.^*
Грузоподъемность	груз.	Раздел	разд.
Длина	дл.	Размер	разм.
Дерево, деревянный	дер.	Рисунок	рис.
Диаметр	диам.	Руководитель	Рук.
Железобетон	ж-б.	Сборный	сб.
Железная дорога	ж.д.	Сборочный чертеж	сб. черт.
Изменение	изм.	Свыше	св.
Инвариантный	инв.	Сечение	сеч.
Инженер	Инж.	Спецификация	специф.
Инструмент	инстр.	Справочный	справ.
Исполнение	исполн.	Смотри	см.
И прочие	и пр.	Сталь	ст.
И тому подобное	и т.п.	Страница	стр.
Канализация	канализ.	Таблица	табл.
Кирпич	кирп.	Технические требования	ТТ
Количество	кол.	Техническое задание	ТЗ
Колонна	кол^**	Толщина	толщ.
Полное наименование	Сокращенное наименование	Полное наименование	Сокращенное наименование
Комплект	комп^**	Типовой	тип.
Крановый	кран.	Уровень грунтовых вод	ур. г. в.^**
Конструкция	констр.	Уровень земли	ур. з.^**
Конусность	конус.	Условный проход	усл.прох.
Масштаб	М^**	Фундамент	ф-т
Металлический	металл.	Условное давление	усл. давл.
Монтажный	монт.	Фундаментальный	фунд.
Наибольший	наиб.	Центр масс	Ц.М.
Наименьший	наим.	Чертеж	черт.
Наружный	нар.	Шаг	ш.
Нормоконтроль	Н. контр.	Шероховатость	шерох.
Номинальный	номин.	Ширина	шир.
Оборудование	оборуд.	Щебень	щеб.
Отверстие	отв.	Экземпляр	экз.
Отметка	отм^**	Элемент	элем.
Плоскость	плоск.	Этаж	эт.
Позиция	поз.
Проект	пр-т
Подпись	подп^*

Сокращения, отмеченные знаками:

«*» - применяют в основных надписях;

«**» - в схемах расположения.

Приложение Н. Наименование и размерности единиц измерения

в международной системе СИ ГОСТ 8.417-2002

Величина		Единица
Наименование	Размерность	Наименование	Обозначение
Наименование	Размерность	Наименование	русское	междунар.
Основные единицы
Длина	L	метр	м	M
Масса	М	килограмм	кг	Kg
Время	Т	секунда	с	S
Сила электрического тока	I	Ампер	А	А
Термодинамическая температура	Q	Кельвин	К	К
Количество вещества	N	моль	моль	Mol
Сила света	J	Кандела	Кд	Kd
Дополнительные единицы
Плоский угол	без раз.	радиан	рад	Rad
Телесный угол	без. раз.	стерадиан	ср	Sr
Производные величины
Площадь	L²	квадратный метр	м²	M²
Объем, вместимость	L³	кубический метр	м³	M³
Плотность	L^-3M	кг на куб. метр	кг/м³	kg/m³
Плотность электрического тока	L^-2I	ампер на кв.м	А/м²	A/m²
Сила, вес	LMT^-2	ньютон	H	N
Звуковое давление	L^-1MT^-2	паскаль	Па	Ра
Звуковая энергия	L²MT^-2	джоуль	Дж	J
Мощность, тепловой поток	L²MT^-3	ватт	Вт	W
Количество электричества, I электрический	T I	кулон	Кл	С
Величина		Единица
Наименование	Размерность	Наименование	Обозначение
Наименование	Размерность	Наименование	русское	междунар.
Электрическая проводимость	L^-2M^-1T³I²	сименс	См	S
Индуктивность, взаимная индуктивность	L²MT^-2I^-2	генри	Гн	Н
Магнитная индукция	MT^-2I^-1	тесла	Тл	Т
Световой поток	J	люмен	Лм	Lm
Яркость	L^-2J	кандела на м²	кд/м²	cd/m²
освещенность	L^-2J	люкс	Лк	Lx

Приложение П. Формы первой и последующих таблиц спецификации

Примеры первой и последующих форм спецификаций представлены соответственно

в табл. П.1 и П.2

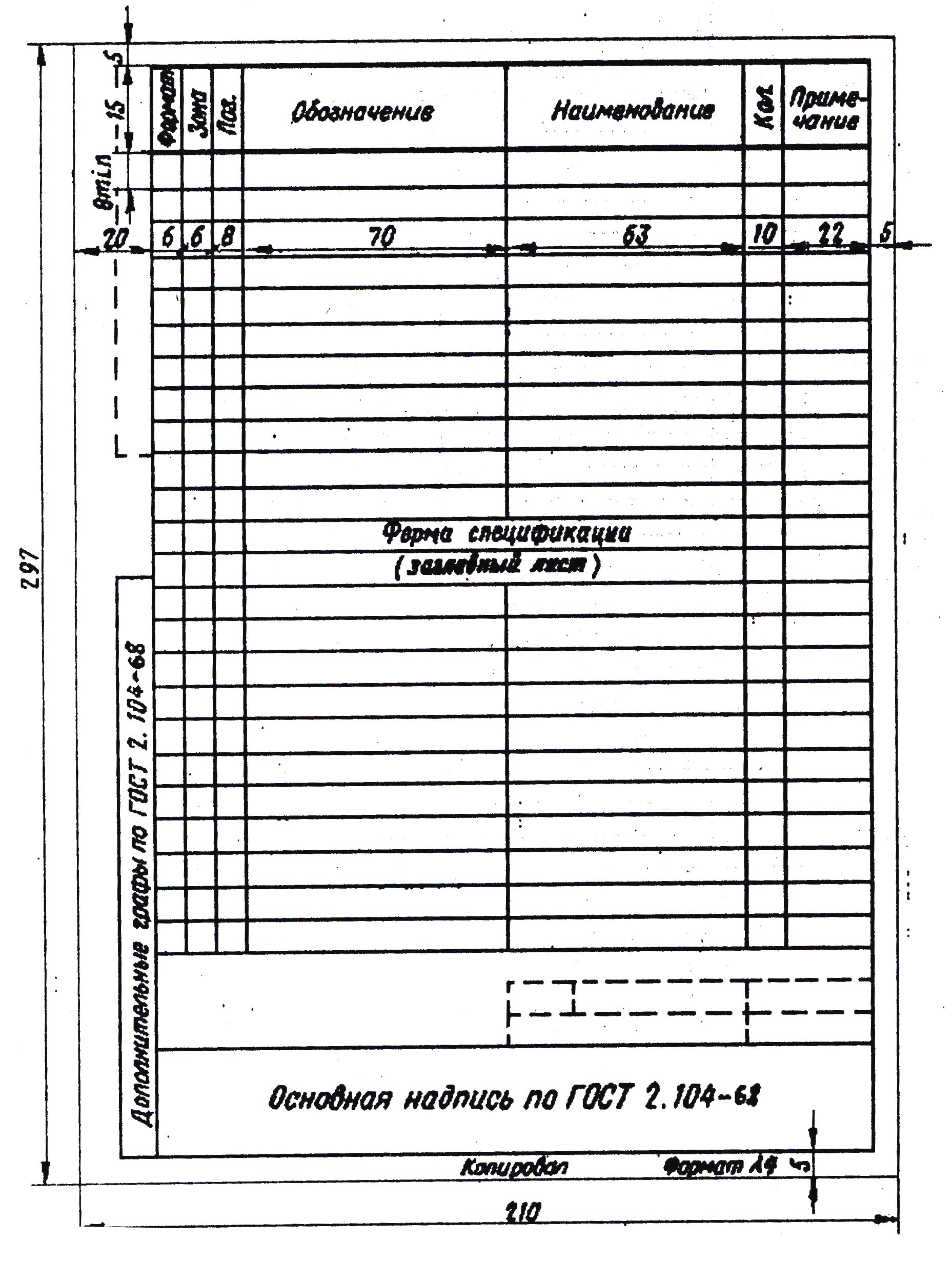

Таблица П.1

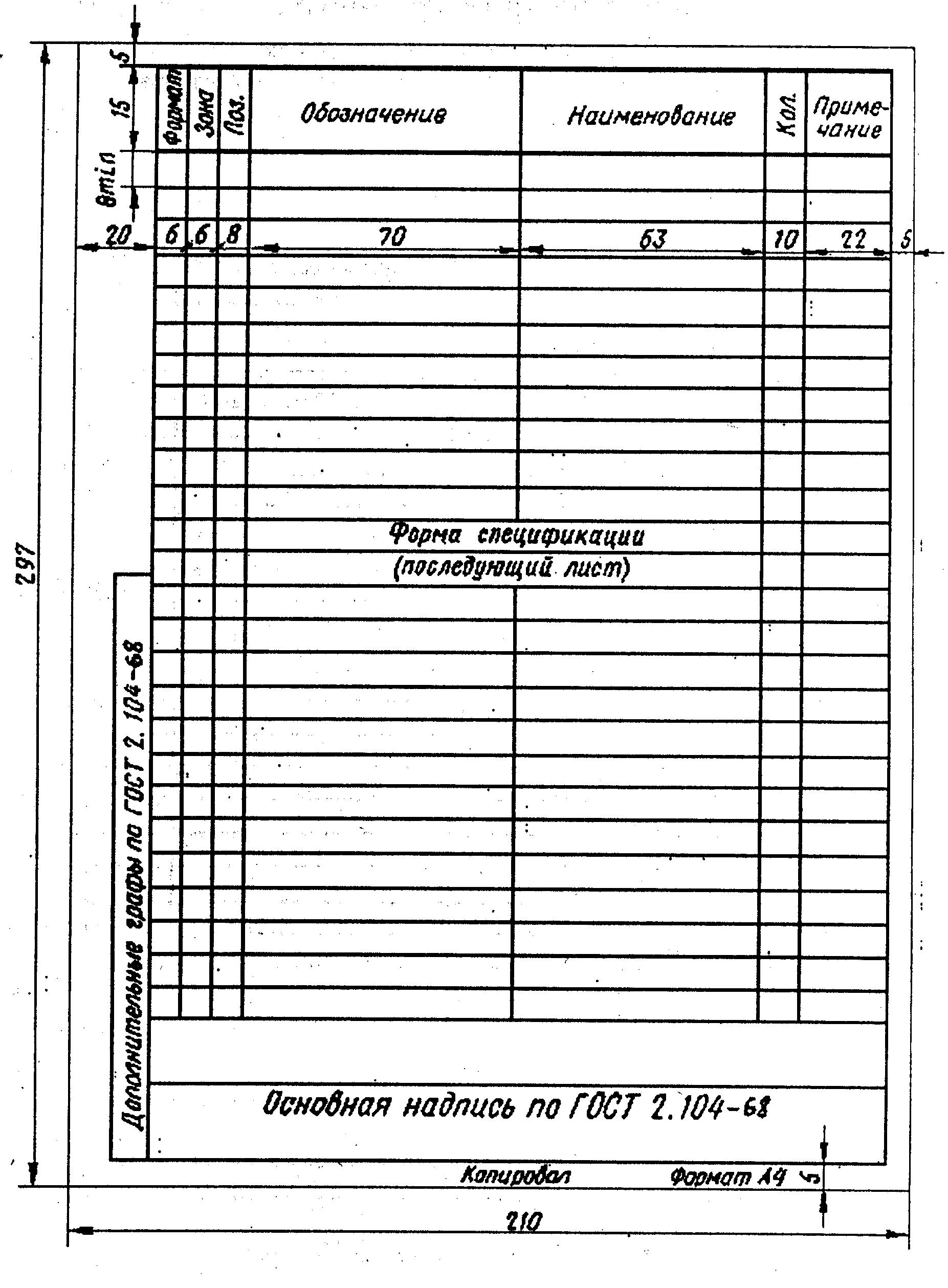

Таблица П.2

Литература

1. Государственные стандарты: Указатель/Т. 1, 2, 3. — М: Изд. станд., 2003.—387 с.

2. Государственные стандарты. Информационный указатель / Вып. 1...12.— М.: Изд. станд. 2003.

3. Общероссийский классификатор стандартов. ОК (МК(ИСО / инфком МКС-96) 001-2000. Изд. станд. 2001.

4. Сапаров В.Е. Дипломный проект от А до Я: Учеб, пособие. - М.: СОЛОН-Пресс, 2003. — 224 с.

5. Половинкин А.И. Основы инженерного творчества: Учебное пособие для вузов / А.И. Половинкин. - М: Машиностроение. 1988. - 386 с.

6. Кочетов Е.В. Методические указания. Дипломное проектирование. Обучающие правила оформления графических материалов и расчетно- пояснительной записки для студентов специальностей 2913.00, 1709.00 и 1716.00. — М.: МГСУ, 2000. —29 с.

7. Усатенко С.Т. и др. Выполнение схем по ЕСКД: Справочник. М.: Издательство стандартов, 1989.— 320 с.

Содержание

ВВЕДЕНИЕ......................................…………………………………..3

1. Общие положения...........................………………………………..4

2. Задание на дипломный проект...............…………………………..4

3. Организация работ над дипломным проектом...…………………7

3.1. Конструкторская часть................………………………….....7

3.2. Технологическая и экономические части…………………...11

3.3. Общие рекомендации по оформлению конструкторской

части ДП………………………………………………………12

3.4. Общие рекомендации по оформлению технологической

части ДП………………………………………………………13

4. Нормативная база дипломного проекта........……………………..15

4.1. Единая система конструкторской документации….............16

4.1.1. Общие положения ЕСКД...................……………………..16

4.1.2. Оформление графических документов ЕСКД.…………..21

4.1.3. Оформление текстовых документов в ЕСКД.……………23

5. Оформление дипломного проекта..............……………………….25

5.1. Общие положения при оформлении

графических документов..............…………………………..........25

5.1.1. Начертания и основные назначения линий на чертеже....25

5.1.2. Типы и размеры чертежного шрифта......………………...27

5.1.3. Оформление изображений изделия, сооружений

их элементов..………………………………………………28

5.1.4. Оформление сборочного чертежа.......…………………....31

5.2. Общие положения при оформлении

текстовых документов..........................………………………………34

5.2.1. Общие положения по оформлению

пояснительной записки.........................………………………….34

5.2.2. Оформление оглавления пояснительной записки….........35

5.2.3. Оформление текстовых документов и разделов

пояснительной записки…………………………................37

5.3. Оформление основных разделов пояснительной записки........46

5.3.1. Оформление формул и расчетов......………………….......46

5.3.2. Оформление таблиц иллюстраций и приложений……....48

5.3.3. Представление примечаний, ссылок и сносок………......53

5.3.4. Единицы измерения и размерности, буквенные

обозначения…………………………………......................55

5.4. Оформление прочих элементов пояснительной записки..........56

5.4.1. Оформление спецификаций.............…………………......56

5.4.2. Оформление списка литературы...........………………….61

5.4.3. Нормоконтроль конструкторской документации…….....63

Приложение А. Основные характеристики ДВС...………………..66

Приложение Б. Оформление операционной карты на

технологическую операцию, выполняемую

на станке с ЧПУ…………………………………….67

Приложение В. Оформление карты технологического процесса...68

Приложение Г. Примеры оформления эскизов……………………69

Приложение Д. Формы операционной карты……………………...71

Приложение Е. Перечень стандартов, используемых в ДП............73

Приложение Ж. Формы заглавного и последующих листов ПЗ.....79

Приложение К. Оформление заглавного листа ПЗ..……………….81

Приложение Л. Оформление задания на ДП……………………….82

Приложение М. Сокращения наиболее часто используемых слов..84

Приложение Н. Наименование и размерности единиц измерения

в международной системе СИ ГОСТ 8.417-2002….86
