В раздел «Материалы» не записывают материалы, необходимое количе­ство которых не может быть определено конструктором по размерам эле­ментов изделия и вследствие этого устанавливается технологом. К таким материалам относят, например: лаки, краски, клей, смазки, замазки, припои, электроды. Указание о применении таких материалов дают в технических требованиях на поле чертежа.

Графы спецификации заполняют следующим образом:

- в графе «Формат» указывают форматы документов, обозначения кото­рых записывают в графе «Обозначение». Если документ выполнен на не­скольких листах различных форматов, то в графе «Формат» проставляют «звездочку» со скобкой, а в графе «Примечание» перечисляют все форматы в порядке их увеличения.

Для документов, записанных в разделе «Стандартные изделия», «Про­чие изделия» и «Материалы», графу «Формат» не заполняют.

Для деталей, на которые не выпущены чертежи, в графе «Формат» ука­зывают БЧ. Для документов, изданных типографским, литографским и подобными спо­собами на форматах, предусмотренных соответствующими государственными стандартами для типографских изданий, в графе «Формат» ставят прочерк;

- в графе «Зона» указывают обозначение зоны, в которой находится но­мер позиции записываемой составной части (при разбивке поля чертежа на зоны по ГОСТ 2.104).

Если имеются повторяющиеся номера позиций, то в спецификации в графе «Зона» проставляют «звездочку» со скобкой, а в графе «Примечание» указывают все зоны;

- в графе «Поз.» указывают порядковые номера составных частей, непо­средственно входящих в специфицируемое изделие, в последовательности записи их в спецификации. Для разделов «Документация», «Комплекты» графу «Поз.» не заполняют;

- в графе «Обозначение» указывают:

- в разделе «Документация» - обозначение записываемых документов, для документов, входящих в основной комплект документов специфици­руемого изделия и составляемых на данное изделие, - только наименование документов, например: «Сборочный чертеж», «Габаритный чертеж», «Тех­нические условия». Для документов на неспецифицированные составные части – наименование изделия и наименование документа;

- в разделе «Комплексы», «Сборочные единицы», «Детали», «Комплек­ты» - наименования изделий в соответствии с основной надписью на основ­ных конструкторских документах этих изделий. Для деталей, на которые не выпущены чертежи, указывают наименование, материал и другие данные, необходимые для изготовления;

- в разделе «Стандартные изделия» - наименования и обозначения изде­лий в соответствии со стандартами на эти изделия;

- в разделе «Прочие изделия» - наименования и условные обозначения изделий в соответствии с документами на их поставку с указанием обозна­чений этих документов.

Если изделие применено по документу, содержащему ссылку на другой (общий) документ (например, на общие технические условия), то в графе «Наименование» записывают только обозначение первого документа (об­щий документ не указывают);

- в разделе «Материалы» - обозначения материалов, установленные в стандартах или технических условиях на эти материалы.

Для записи ряда изделий и материалов, отличающихся размерами и другими данными и примененных по одному и тому же документу (и запи­сываемых в спецификацию за обозначением этого же документа), допуска­ется общую часть наименования этих изделий или материалов с обозначе­нием указанного документа записывать на каждом листе спецификации один раз в виде общего наименования (заголовка). Под общим наименова­нием записывают для каждого из указанных изделий и материалов только их параметры и размеры.

После каждого раздела спецификации допускается оставлять несколько свободных строк для дополнительных записей (в зависимости от стадии разработки, объема записей и т.п.). Допускается резервировать и номера. позиций, которые проставляют в спецификацию при заполнении резервных строк.

Допускается совмещение спецификации со сборочным чертежом при условии их размещения на листе формата А4 (ГОСТ 2.301). При этом ее располагают над основной надписью и заполняют в том же порядке и по той же форме, что и спецификацию, выполненную на отдельных листах.

5.4.2. Оформление списка литературы

Перечень литературы приводят в конце ПЗ, который нумеруют араб­скими цифрами и составляют согласно ГОСТ 7.1-84. Ссылки в тексте на первоисточники дают в квадратных скобках с указанием номера источника по перечню литературы и страниц (таблиц) откуда взяты сведения. Ниже даны примеры оформления перечня литературы:

Книга более 3 авторов:

Волков Д.П. и др. Машины для земляных работ. М.: Машиностроение. 1992г.-447с.

На книгу

1. Савельев И.В. Курс общей физики: Учеб. пособие для студен­тов втузов: В 3 т. 2-е изд., перераб. М.: Наука, 1982. ТЛ: Механика. Молекулярная физика. 432 с.

2. Шимони К. Физическая электроника: Пер. с нем. / Под ред. Р.И.

3. Сборник научных Раховского, М,: Энергия, 1977. 608 с. трудов / Центр. науч.-исслед. ин-т связи. М.: Связь, 1975. Вып. 2. 80 с.

4. Полякова Л.В., Лейн В.М. Отображение измерительной ин­формации . Л.: Энергия. Ленингр. отд-ние, 1978. 144 с.

5. Пентюхов В.В., Кащенко Г.А., Лавлинский С.И. Информати­ка. Основы: ВГТУ, 2000. 130 с.

6. Радиолокационные программирования на языке Паскаль: Учеб. пособие. Во­ронеж станции бокового обзора / А.П. Реутов, Б.А. Михайлов, Г.С. Кондратенков и др.; Под ред. А.П. Реутова. М.: Советское радио, 1970. 360 с.

На статью

7. Кондратьев А.А. Некоторые вопросы применения тиристорной техники в текстильной промышленности // Промышленная энер­гетика. 1977. №6. С. 33-34.

8. Сикорский Н.М. Книговедение // БСЭ. 3-е изд. 1975. Т.8. С.5-7.

9. Авадуевскнй В.А. Рождение космической технологии // Прав­да. 1976. 13 авг.

10. Apievich J.D. Time-Domain Input-Output Representation of Linear Systems //Automatika. 1981. Vol. 17. № 3. P. 509-522.

I 1. Малыгин Е.Н., Фролова Т.А. Применение нечетких мно­жеств при решении задач календарного планирования многоассорти­ментных химических производств // Методы кибернетики химико-технологических процессов: Тез. докл. IV Междунар. науч. конф. М., 3994. С. 129.

12. Солоненко В.К. Автоматизация оптовой базы // Сов. пробл. кн. и кн. торговли: Сб. науч.тр. М.: МПИ, 1986. С.3-5.

13. Березинский B.C., Григорьева С.И., Зацепин Г.Т. Метагалактические протоны сверхвысоких энергий // Изв. АН СССР. Сер. физ. 1974. Т. 1. № 9. С. 1791-1795.

14. Изменение зонной структуры полупроводников под дав­лением / А.Л. Полякова, Б.М. Васильев, И.Н. Купенко и др. // Физика полупроводников. 1976. Т. 9. № 11. С.2356-2358.

На автореферат диссертации

15. Рыбалко А.В. Разработка процессов электрохимической размерной обработки микросекундными импульсами тока и оборудо­вания для их реализации; Автореф. дис....д-ра техн. наук / ВГТУ. Во­ронеж, 1997. 32 с.

На патентную документацию

16. А.с. 1007970 СССР, МКИ³ В25Н 15/00. Устройство для за­хвата деталей / В.С.Ваулин и др. (СССР). № 333600/25; Заявлено 23.11.83; Опубл.30.03.83. Бюл. №32. 2с.

17. Пат. 2084741 RU, МПК CI 6РК 47/04. Дроссельное уст­ройство/А. Н.Глушако в, А.В.Кретинин (РФ); Воронеж, гос.техн.ун-т (РФ). 93036181/06; Заявлено 12.07.93; Опубл. 20.07.97; 13.07.93 // Бюл., 1997. №25.

На стандарты, технические условия

19. ГОСТ2.101-93. Общие положения. Введ. 01.01.95 М. Изд-во стандартов, 1973, 45с.

На отчет о научно-исследовательской работе

20. Проведение испытаний: Отчет о НИР (промежут.) / ВЗИИП; ОЦО 102ТЗ;№ГР 800571138. М., 1981. 90с.

5.4.3. Нормоконтроль кд

Согласно ГОСТ 2.111 - 68* с учетом изменений, введенных Х I I - 85 и I - 87, устанавливается определенный порядок контроля в конструкторской документации норм и требований, установленных стандартами и другими нормативно-техническими документами.

Проведение нормоконтроля должно быть направлено на:

а) соблюдение в разрабатываемых изделиях норм и требований, уста­новленных в государственных, отраслевых, республиканских стандартах и стандартах предприятий;

б) правильность выполнения КД в соответствии с требованиями ЕСКД;

в) достижение в разрабатываемых изделиях высокого уровня стандар­тизации и унификации на основе широкого использования ранее спроекти­рованных, освоенных в производстве и стандартизованных изделий, типо­вых конструкторских решений и исполнений;

г) рациональное использование установленных ограничительных но­менклатур стандартизованных изделий, конструктивных норм (резьб, диа­метров, шлицевых соединений, модулей зубчатых колес, допусков и поса­док, конусностей и других элементов деталей машин), марок материалов, профилей и размеров проката и т.п.

Нормоконтролю подлежит вся конструкторская документация разрабо­танная в ДП. Нормоконтроль является завершающим этапом разработки КД. Конст­рукторские документы должны, как правило, предъявляться на нормоконтроль комплектно: как графическая, так и текстовая документация (черте­жи деталей, сборочные чертежи, спецификации, ПЗ и пр.).

Содержание нормоконтроля зависит от вида КД.

В конструкторских документах всех видов контролируется:

а) соответствие обозначения, присвоенного конструкторскому документу, установленной системе обозначений КД;

б) комплектность документации;

в) правильность выполнения основной надписи;

г) правильность примененных сокращений слов;

д) наличие и правильность ссылок на стандарты и другие нормативно-технические документы.

Дополнительно для документации технического предложения, эскиз­ного проекта, технического проекта и эскизные конструкторские докумен­ты (документы макетов):

а) соответствие основных параметров проектируемого изделия стандартам, характеристикам утвержденной типоразмерной номенклатуры изделий и т.п.;

б) соответствие технических показателей, требований к качеству и мето­дов испытаний стандартам и другим нормативно-техническим документам;

в) степень стандартизации и унификации проектируемого изделия и возможности расширения этих показателей.

Дополнительно для текстовых документов (пояснительные записки,...):

а) соблюдение требований стандартов на текстовые конструкторские документы (ГОСТ 2.105 и ГОСТ 2.106);

б) соответствие показателей и расчетных величин нормативным данным, установленным в стандартах и других нормативно-технических документах. Дополнительно для ведомостей и спецификаций:

а) соответствие форм ведомостей и спецификаций формам, установ­ленным стандартами, и соблюдение правил их заполнения;

б) правильность наименований и обозначений изделий и документов, записанных в ведомости и спецификации;

в) возможности сокращения применяемой номенклатуры стандартизо­ванных и покупных изделий;

г) соответствие применяемых типоразмеров стандартизованных и по­купных изделий установленным ограничительным номенклатурам;

д) правильность составления ведомости разрешения применения по­купных изделий.

Дополнительно для чертежей всех видов:

а) выполнение чертежей в соответствии с требованиями стандартов ЕСКД на форматы, масштабы, изображения (виды, разрезы, сечения), на­несение размеров, условные изображения конструктивных элементов (резьб, шлицевых соединений, зубчатых венцов колес и звездочек) и т.п.;

б) рациональное использование конструктивных элементов, марок ма­териалов, размеров и профилей проката, видов допусков и посадок и выявление возможностей объединения близких по размеру и сходных по виду и назначению элементов;

Для изделий вспомогательного производства и единичного производства разового изготовления допускается совмещение спецификации со сбороч­ным чертежом на листах любого формата, установленного ГОСТ 2.301. Правила выполнения и обращения таких совмещенных документов уста­навливают в отраслевых стандартах. Совмещенному документу присваива­ют обозначение основного конструкторского документа. Основную над­пись выполняют по ГОСТ 2.104 (Форма 1).

В пределах каждой категории стандартов запись производят по группам изделий, объединенных по их функциональному назначению (например, подшипники, крепежные изделия и т.п.).

Заглавный (первый) лист спецификации имеет рамку шириной 185 мм и основную надпись (штамп) согласно ГОСТ 2.108, показанные на рис. 5.11.

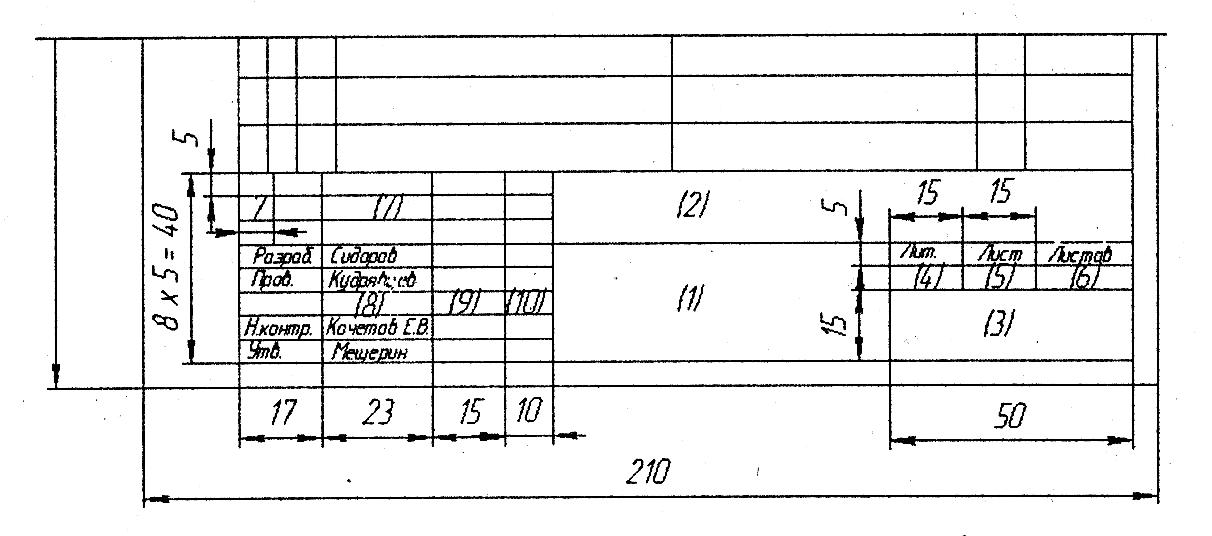

Рис. 5.11. Основная надпись заглавного листа спецификации

В графе Примечание допускается указывать материал только для ори­гинальных деталей.

Обозначение в спецификации принимается то же, что и для чертежа, для которого она составляется с заменой шифра «ВО» или «СБ» на «С». Например, чертеж сборочный имеет обозначение – КБ-400.01.00.00.СБ. Обозначение спецификации будет: КБ-400.01.00.00С.

Заполнение основной надписи включает:

(1) Наименование чертежа (объекта);

(2) Обозначение спецификации;

(3) Наименование факультета, курса, группы;

(4) Литера проекта;

(5) Номер листа;

(6) Количество листов;

(7) не заполняется;

(8) Фамилии лиц, подписавших документ;

(9) Подписи лиц, указанных в п. 8;

(10) Дата подписания.

Спецификацию подшивают в конце ПЗ без нумерации страниц. В нее вносят составные части, входящие в специфицируемое изделие, а также конструкторские документы, относящиеся к этому изделию и к его неспе­цифицируемым составным частям.

и) возможность замены оригинальных изделий типовыми и ранее раз­работанными.

Дополнительно для чертежей сборочных, общих видов, габаритных и монтажных:

а) правильность нанесения номеров позиций;

б) соблюдение требований стандартов ЕСКД на упрощенные и услов­ные изображения элементов конструкции. Дополнительно для чертежей деталей:

а) соблюдение требований стандартов ЕСКД на условные изображения деталей (крепежных, арматуры, деталей зубчатых передач, пружин и т.п.), а также на обозначения шероховатости поверхностей, термообработки, покрытий, простановки предельных отклонений размеров, отклонений формы и расположения поверхностей и т.п.;

б) возможность замены оригинального конструктивного исполнения детали стандартизованным или типовым;

в) возможность использования ранее спроектированных и освоенных производством деталей сходной конструктивной формы и аналогичного функционального назначения;

г) соблюдение установленных ограничительных номенклатур конст­руктивных элементов, допусков и посадок, марок материалов, профилей и размеров проката и т.п.

Дополнительно для схем:

а) соответствие условных графических обозначений элементов, входя­щих в схему, требований стандартов ЕСКД;

б) соответствие наименований, обозначений и количества элементов, указанных на схеме, данным, приведенным в перечнях.

Нормоконтролер проверяет ДП по всем показателям и подписывает его в месте, отведенном для подписи нормоконтролера.

Нормоконтролер имеет право:

а) возвращать конструкторскую документацию разработчику без рас­смотрения в случаях:

• нарушения установленной комплектности,

• отсутствия обязательных подписей,

• небрежного выполнения;

б) требовать от разработчиков КД разъяснений и дополнительных ма­териалов по вопросам, возникшим при проверке.

Изменения и исправления, указанные нормоконтролером и связанные с нарушением действующих стандартов и других нормативно-технических документов, обязательны для внесения в КД.

Нормоконтролер в проверяемых документах наносит карандашом ус­ловные пометки к элементам, которые должны быть исправлены или заме­нены.

Приложение А. Основные характеристики ДВС
