сложные элементы изделия) для совместной проработки со специалистами-технологами разработчика, изготовителя и, в необходимых случаях, специализированных технологических организаций.

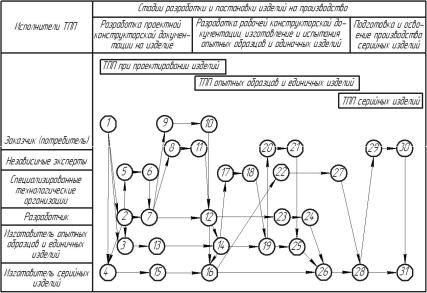

Типовая схема организации технологической подготовки производства (ТПП) при технологическом обеспечении создания продукции приведена на рис. 3.2.

Рис. 3.2. Типовая схема организации ТПП при технологическом обеспечении производственной ТКИ

Технологическая проработка в рамках ТПП (с учетом уточнений и корректировки ее результатов на последующих этапах проектирования), в частности, предусматривает:

– оценку сформированных при проектировании конст- рукторско-технологических решений с точки зрения их технологичности, реализуемости в производстве и конкурентоспособности;

56

–выявление определяющих проблем, связанных с разработкой и освоением принципиально новых или ранее не освоенных у изготовителей технологических и организационных решений, материалов (сырья, заготовок, полуфабрикатов) и средств технологического оснащения;

–укрупненную оценку контролируемости, материалоемкости, трудоемкости, себестоимости изделия при его изготовлении и другие работы.

Основное содержание работ по технологическому обеспечению создания продукции показано в табл. 3.2.

Таблица 3.2 Содержание работ типовой схемы организации ТПП при

технологическом обеспечении ТКИ

Испол-



Содержание работ

нители







1



2

Заказ-

1 2 − Выбор разработчика изделия

чик

1 3 − Выбор (участие в выборе) изготовителя еди-

(потре-

ничных изделий 1 4 − Выбор (участие в выборе)

битель)

изготовителя серийных изделий



9 10 − Оценка определяющих технологических и ор-



ганизационных решений по производству изделия



10

12 − Передача разработчику результатов оценки

Неза-

8 11 − Оценка определяющих технологических и ор-

виси-

ганизационных решений по производству изделия

мые

11

2 − Передача разработчику результатов оценки

экс-

20

21 − Оценка технологической готовности произ-

перты

водства к изготовлению



21

25 − Передача изготовителю опытных образцов и



единичных изделий и результатов оценки



29

30 − Оценка технологической готовности произ-



водства к изготовлению



30

31 − Передача изготовителю серийных изделий



результатов оценки





57



Продолжение табл. 3.2

1

2

Специ-

5 6 − Участие в выполнении работ по ТПП при про-

ализи-

ектировании изделия

рован-

6 7 − Передача разработчику результатов работ по

ные

ТПП

техно-

17 18 − Участие в выполнении работ по ТПП опыт-

логиче-

ных образцов и единичных изделий

ские

18 19 − Передача изготовителю опытных образцов и

органи-

единичных изделий результатов работ по ТПП

зации

22 27 − Участие в выполнении работ по ТПП серий-



ных изделий



27 28 − Передача изготовителю серийных изделий



результатов работ по ТПП

Разра-

12 16 − Передача изготовителю серийных изделий

ботчик

конструкторской и технологической документации, не-



обходимой для начала выполнения наиболее сложных и



трудоемких работ по ТПП наукоёмких изделий



1 2 23 − Участие в выполнении работ по ТПП опыт-



ных образцов и единичных изделий



23 24 − Участие в оценке технологической готовно-



сти производства к изготовлению изделий для приемоч-



ных испытаний наукоёмких изделий



24 26 — Передача изготовителю серийных изделий



необходимой для ТПП конструкторской и технологиче-



ской документации, отработанной по результатам изго-



товления и приемочных испытаний опытных образцов



наукоёмких изделий



3 2 − Выбор разработчика, если он не входит в одно



объединение с изготовителем или не определен в заказе



на создание изделия



3 13 − Участие в выполнении работ по ТПП при про-



ектировании изделия



13 14 − Участие в оценке определяющих



технологических и организационных решений по про-



изводству



58

Продолжение табл. 3.2

1



2



14

16 − Передача изготовителю серийных изделий



технологической документации, необходимой для



начала выполнения наиболее сложных и трудоемких



работ п



14

17 − Привлечение специализированных техноло-



гических организаций к выполнению работ по ТПП



опытных образцов и единичных изделий



14

19 — Организация и выполнение работ по ТПП



опытных образцов и единичных изделий



19

20 − Организация независимой оценки технологи-



ческой готовности производства к изготовлению изде-



лий для приемочных испытаний



19

25 − Оценка технологической готовности произ-



водства к изготовлению изделий для приемочных испы-



таний



25

26 − Передача изготовителю серийных изделий



необходимой для ТПП технологической документации,



отработанной по результатам изготовления и приемоч-



ных испытаний опытных образцов



4 2 − Выбор разработчика, если он не входит в одно



объединение с изготовителем или не определен в заказе



на создание изделия



4 15 − Участие в выполнении работ по ТПП при про-



ектировании изделия



15

16 − Участие в оценке определяющих технологи-



ческих и организационных решений по производству



изделия





Изгото

3 2 − Выбор разработчика, если он не входит в одно

витель

объединение с изготовителем или не определен в заказе

опыт-

на создание изделия

ных

3 13 − Участие в выполнении работ по ТПП при про-



ектировании изделия







59





Продолжение табл. 3.2

1



2

образ-

13

14 − Участие в оценке определяющих

цов и

технологических и организационных решений по про-

единич

изводству

ных

14

16 − Передача изготовителю серийных изделий

изде-

технологической документации, необходимой для

лий

начала выполнения наиболее трудоемких работ по ТПП



14

17 − Привлечение специализированных техноло-



гических организаций к выполнению работ по ТПП



опытных образцов и единичных изделий



14

19 — Организация и выполнение работ по ТПП



опытных образцов и единичных изделий



19

20 − Организация независимой оценки технологи-



ческой готовности производства к изготовлению изде-



лий для приемочных испытаний



19

25 − Оценка технологической готовности произ-



водства к изготовлению изделий для приемочных испы-



таний



25

26 − Передача изготовителю серийных изделий



необходимой для ТПП технологической документации,



отработанной по результатам изготовления и приемоч-



ных испытаний опытных образцов



4 2 − Выбор разработчика, если он не входит в одно



объединение с изготовителем или не определен в заказе



на создание изделия



4 15 − Участие в выполнении работ по ТПП при про-



ектировании изделия



15

16 − Участие в оценке определяющих технологи-



ческих и организационных решений по производству

Изго-

16

22 − Привлечение специализированных техноло-

тови-

гических организаций к выполнению работ по ТПП се-

тель

рийных изделий







60
