Материал: Технология сборки и сварки оконной решетки

Запрещается одновременная работа электросварщика и газосварщика (газорезчика) внутри закрытой емкости или резервуара.

Во время перерывов в работе электросварщику запрещается оставлять на рабочем месте электрододержатель, находящийся под напряжением, сварочный аппарат необходимо отключать, а электрододержатель закреплять на специальной подставке или подвеске. Подключение и отключение сварочных аппаратов, а также их ремонт должны осуществляться специальным персоналом через индивидуальный рубильник.

При выполнении работ на действующих объектах с установленным режимом проведения огневых работ электросварщик обязан выполнять дополнительные требования инструкций, утвержденных Госгортехнадзором России.

.5 Характеристика нормативных документов, регламентирующих электродуговую сварку

При производстве работ по сварке соединений арматуры должны выполняться требования, предусмотренные главами СНиП по проектированию, производству работ и приемке сборных конструкций, а также главами СНиП по организации строительства и технике безопасности в строительстве.

Арматурную сталь и металлопрокат для изготовления сварных арматурных и закладных изделий следует применять в соответствии с ГОСТ 14098-91 <#"897742.files/image001.jpg">

Рисунок 1. Оконная решетка из стальной арматуры

.2 Технологический процесс сборки и сварки оконной решетки

Технологический процесс сборки и сварки оконной решетки сводится к нескольким операциям:

.        Подготовительные операции;

.        Сборочные операции;

.        Сварочные операции. К подготовительным операциям относится подготовка рабочего места, правка, разметка, резка деталей, зачистка кромок. При помощи рулетки измерялись необходимые размеры.

Резка проводилась углошлифовальной машиной. Отрезались необходимые составные части металлической конструкции.

Зачистку кромок проводилась механическим способом при помощи УШМ, использовался шлифовальный круг.

Сборка изделия была совмещена со сварочными операциями. Сборка осуществлялась при помощи прихваток, а сварка - с использованием угловых и стыковых швов в следующей последовательности:

.        На сварочном столе собиралась рама решетки. Пруты соединялись прихватками по 0,5 мм;

.        Затем проводился контроль углов и размеров при помощи угольника;

.        При помощи прихваток собирались вертикальные пруты, в соответствии с чертежом. Прихватки выполнялись по одной на каждую сторону прутка;

.        Прутки приваривались угловыми швами;

.        Проваривалась рама угловыми и стыковыми швами;

.        Собирались прихватками горизонтальные пруты, постоянно проверялись размеры;

.        Затем производилась чистка сварных швов при помощи УШМ и металлической щетки;

.        В заключении проводился внешний осмотр конструкции.

Рисунок 2. Угловой шов

Электрод удерживал под углом 75⁰. Угловыми сварочными швами выполнили сварку арматурных прутков. Шов выполнялся двухсторонний. Сила тока устанавливалась 120 А. Сварка выполнялась электродами диаметром 3 мм.

Электрод удерживался под углом 85-90⁰. Сварка арматурных прутков выполнялась тавровыми соединениями.

Рисунок 3. Тавровое соединение арматурного прута с плоским элементом.

.3 Используемые материалы для сборки и сварки оконной решетки

В процессе изготовления оконной решетки автором использовались материалы: стальная арматура, электроды.

Для изготовления оконной решетки использована арматура класса А-III , марка стали 25Г2С. Буква «А» обозначает, что арматура изготовлена из горячекатаной стали.

Физические свойства.

Плотность стали - (7,7 - 7,9)*103 кг/м3.

Удельный вес стали - (7,7 - 7,9) г/см3.

Удельная теплостойкость стали при 200с - 0,11 кал/град.

Температура плавления стали - 1300 - 14000с.

Удельная теплостойкость, плавления стали 49 кал/град.

Коэффициент теплопроводности стали - 39 ккал/м*час*град.

Коэффициент линейного расширения стали: (при температуре около 200с) сталь 3 (марка 20) - 11,9 (1/град).

2.4 Оборудование и инструменты для выполнения сборки и сварки оконной решетки

Сварку оконной решетки автор проводил сварочным аппаратом TelwinQuality 280 AC/DC, который предназначен для сварки методом ММА рутиловыми, щелочными, чугунными электродами и электродами из нержавеющей стали. Аппарат работает как с переменным, так и с постоянным током 230-400А, что делает его универсальным. При работе с переменным током диаметр используемых электродов достигает 5 мм - для глубоких и широких швов.

Сварочный ток максимальныйAC-230 / DC-160 А

Сварочный ток минимальныйAC-45 / DC-25 А

Напряжение холостого ходаAC-55 / DC-67 В

Диаметр электродной проволокиAC-1.6-5 / DC-1.6-4 мм

ПВ на максимальном токеAC-10 / DC-15 %

Максимальная мощность7.2 кВт

Напряжение220/380 В

Количество постов1

Габариты750x360x490 мм

Вес40 кг

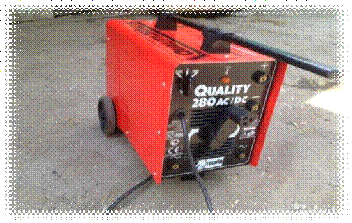

Рисунок 4. Сварочный аппарат TelwinQuality 280 AC/D

Кроме сварочного аппарата использовалась угловая шлифовальная машина марки BOCHGWS 850  <#"897742.files/image005.jpg">

Рисунок 5. Угловая шлифовальная машина маркиBOCHGWS 850  <http://bosch.vseinstrumenti.ru/uglovaya_shlifmashina_bosch_gws_850_ce_0601378781.html>

Характеристика:

Мощность: 850 Вт

Диаметр диска: 125 мм

Число оборотов: 2800-11000 об/мин

Плавный пуск: есть

Поддержание постоянных оборотов под нагрузкой: есть

Вес: 1.9 кг

Кроме перечисленных аппаратов использовался угольник, металлическая щетка, рулетка, мел.

Рулетка, линейка - для измерения высоты, длины, ширины, диагонали.

Чертилка, мел - предназначены для отметки данной длины.

Уголок - для измерения точности углов и линий реза.

Щётка - для очистки деталей и сварных швов, от шлака, грязи, масла, ржавчина и т. д.

электродуговой сварка оконный решетка

2.5 Организация рабочего места, охрана труда

Рабочее место электросварщика называют сварочным постом. Он может быть стационарным или передвижным.

Рабочие кабины служат для защиты сварщиков от излучения дуги в постоянных местах сварки.

Согласно правилам охраны труда стены кабины лучше окрасить в светло-серый цвет. Такой тип окраски способствует лучшему поглощению ультрафиолетовых лучей. Кроме того, в кабине должно быть хорошее освещение и вентиляция.

Рабочий стол сварщика не должен превышать высоту 0,6-0,7 м. Материал столешницы - толстая листовая сталь. Фибровые маски и щитки защищают глаза и лицо сварщика от вредных излучений. Внутренняя сторона корпусов щитков и масок должна иметь матовую гладкую поверхность черного цвета. Защиту от излучений обеспечивают и темно-зеленые светофильтры (тип С). Сварочные кабели служат для подвода тока к электродержателю и, соответственно, к изделию от источника питания. Если длина кабеля превышает 30-40 м, то происходит значительное падение напряжения в сварочной цепи, что, естественно, плохо влияет на качество сварки. При силе тока дуги 200 А площадь сечения кабеля должна быть 40 мм2, 300 А - 70 мм2, 400 А - 120 мм2. На сварочном посту имеются комплекты сварщика. Они включают в себя следующие инструменты: электродержатель с запасными частями, соединительная муфта, клемма заземления, щетка-зубило, отвертка с диэлектрической ручкой, две диэлектрические ручки, плоскогубцы комбинированные, ключ гаечный разводной, клеймо сварщика, молоток, два защитных светофильтра, стекло покровное для щитка сварщика, отрезок кабеля марки РГД длиной 3 м.

.6 Экономическая часть

Для сварки оконной решетки были закуплены, стальная арматура, электроды, затрачена электрическая энергия. После окончания работ были произведены экономические расчеты:

)Рассчитана стоимость стальной арматуры:

Израсходовано арматуры - 6,2 м. Вес 1 пм =820г. Цена за килограмм - 21 руб. 6,2*0,82*21=106,7 руб.

)Вычислена стоимость затраченной электроэнергии:

A=UхYхТд 220*110*4=401,28

)Рассчитана стоимость, затраченных электродов:

Израсходовано 0,5 кг. Электродов на сумму 240 руб.

)Вычислена общая стоимость изделия:

,7+401,28+240=748 рублей

Стоимость оконной решетки составила без учета стоимости работы:748 рублей.

Таким образом, в процессе работы была изготовлена оконная решетка:

.        Сварка оконной решетки проводилась при помощи ручной электродуговой сварки;

.        Сварка оконной решетки производилась из стальной арматуры (Марка стали 25Г2С);

.        Сварка проводилась сварочным аппаратом марки TelwinQuality 280 AC/DC;

.        Рабочее место было организовано как сварочный пост для ручной электродуговой сварки;

.        Экономические затраты, без учета стоимости работы, составили -748 рублей.

Заключение

Достаточно доступное по цене изделие металлопроката используется для изготовления различных конструкций. Решетчатые конструкции - одна из областей применения арматуры. Укрепление окон - стало необходимостью в последние десятилетия и оконные решетки из арматуры заняли свою нишу в использовании арматуры.

Работая над изготовлением оконной решетки, автор участвовал в сборочных и сварочных работах со стальными арматурными прутками и аппаратом для ручной дуговой сварки.

Цель письменной экзаменационной работы «Технология сборки и сварки оконной решетки» была достигнута. Составлен алгоритм сборки и сварки оконной решетки. Для этого были решены следующие задачи: представлен анализ сварной конструкции, подлежащей изготовлению, разработаны требования, предъявляемые к сварной конструкции: материал, вид сварки, способы контроля изделия, его сварочных швов, разработан технологический процесс сборки и сварки оконной решетки, представлен расчет расхода материалов, разработаны мероприятия по технике безопасности при изготовлении оконной решетки.

В процессе работы было проработано понятие электродуговой сварки и её характеристик, исследованы условия формирования различных видов сварных швов, исследован вопрос относительно функционального назначения разных видов арматуры.

Автор считает ценным, что в ходе работы были приобретены умения проявлять самостоятельность в принятии решения, инициативу, приобретены навыки планирования, организации производства и труда, закреплены и углублены знания, полученные в процессе обучения. Также получила развитие информационная компетенция автора, что выразилось в умении работать со специальной литературой и Интернет-источниками. Работая над проектом, автор узнал много интересного о сварке арматуры, научился производить экономические расчеты, подбирать способ и режим сварки, сварочные материалы.

В результате работы была изготовлена оконная решетка. Для работы была использована стальная арматура. Сварка проводилась на сварочном аппарате для электродуговой сварки.

Список литературы

Основные источники:

1.      Акулов А.И. Сварка в машиностроении. Т. М. : «Машиностроение» 2008.

.        Виноградов В.С. Электрическая дуговая сварка. М.: «Академия» 2008.

.        Зорин Ю.Н. Сварка в машиностроении. Т.2 М.: «Машиностроение» 2007.

.        Овчинников В.В. Электросварщик ручной дуговой сварка (сварка покрытыми электродами): учеб. Пособие/В.В.Овчинников.- 3-е изд., стер.-М.: Изд. Центр «Академия», 2010- 64с.- (Сварщик).

.        Патон Б.Е. Машиностроение. М.: «Машиностроение» 2009

.        Рукосуев А.П. Материаловедение. Красноярск 2003

.        ХрамцеваН. В. Металлы и сварка М.: «Академия» 2008

.        Чебан В.А. Сварочные работы Ростов/нД: Феникс, 2009
