Материал: Теплогазоснабжение населения и предприятий. учебное пособие для студентов бакалавриата и магистрантов. Мелькумов В.Н., Чуйкин С.В

Расход газа по жилым зонам, Qj, м3/ч, (рис. 2.2) вычисляется путем суммирования расходов кварталов, составляющих соответствующую зону. В понятие зоны включается так же и область внутри кольца.

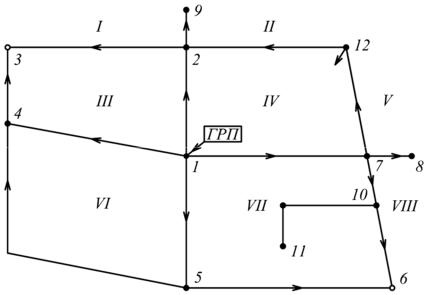

Рис. 2.2. Расчетная схема сетей низкого давления

Далее вычисляются удаленные путевые расходы Qi , м3/ч, по каждой зоне

где Пi – пример газопровода, питающих зону i, м.

В составляющие параметры зоны следует включать так же и длины участков – ответвлений внутри или вне контура кольца, от которых питается зона, например l10 11 или l7 8 рис. 2.2.

После этого вычисляются удельные путевые расходы участков, qrkп , м3/(ч·м),

как сумма удельных путевых расходов зон, питаемых от данного участка. Путевые расходы участков, Qrkn , м3/ч, определяются по формуле

Qrkn qrkn lrk , (2.18)

где lrk – протяженность участков сети, м.

В качестве проверки правильности вычислений можно использовать

Аналогично рассчитываются путевые участковые расходы (если таковые имеют место) для сетей среднего (высокого) давления (рис. 2.3).

51

Рис. 2.3. Расчетная схема сетей высокого давления

Пример расчета №1

Определить для жилого района (рис.2.1) путевые участковые расходы сети низкого давления (рис. 2.2) при известных значениях

Qpнд 2500м3 /ч;Qрснд Qф 170м3 /ч,

(потребление газа низкого давления фабрикой):

Qпнд 2500 170 2330м3 /ч,

Решение

При известных значениях Fkвj по формуле (2.16) определяется Qj; результаты расчета сводятся в таблицу 2.1. Далее вычисляется расход газа Qj для каждой зоны и по формуле (2.17) удельный путевой расход qi (табл. 2.2). Далее определяются удельные путевые и путевые расходы участков по формуле (2.17) таблица 2.3.

Таблица 2.1

Распределение потребления газа по жилым кварталам

52

Проверка выполнения условия (2.19) указывает на отсутствие вычислительной погрешности. Так как длина участка-ответвления l10 11 включается только в периметр рассматривае-

мой зоны, следовательно, его удельный путевой расход равен удельному расходу этой зоны.

2.3. Определение гидравлических потерь давления на участках сети

Располагаемый перепад давления Pсрасп на распределительную уличную сеть низкой ступени давления составляет, согласно [10], не более 1200 Па. В качестве расчетной величины принимается значение Pc за вычетом 10 % по-

терь давления на местных сопротивлениях, то есть

Pc Pcрасп 0,1 Pcрасп 1080Па

Расчетное значение Pсрасп для межцеховых внутриплощадочных распре-

делительных сетей, а также сетей сельскохозяйственных и коммунальных предприятий может быть определено аналогичным образом при известном

Pсрасп [10].

Расчетное значение Pc , таким образом, включает только потери трения при течении газа от узла питания (например, узла 1, рис.2.2) до любого конеч-

53

Таблица 2.4 Результаты гидравлического расчета распределительной газовой

сети низкого давления

2.4. Определение расчетных расходов участка сети

Общий случай потокораспределения в сетях низкого давления встречается при определении расчетных расходов для участков сети, несущих путевую и транзитную нагрузки. В данном случае расчетный расход участка Qrk , м3/ч, может быть определен по формуле

где Qrkmp и Qrkn – соответственно транзитный и путевой расходы участка, м3/ч. Соотношение между количеством участков n, узлов m и колец ν выража-

Число неизвестных участковых расходов равно числу участков n. Однако из этого количества часть расходов может быть определена по формуле (2.23), так как nk участков, оканчивающихся mk конечными узлами (узлами схода или тупиковыми), обычно транзитного расхода не несут, то есть для них Qrkmp 0, а Qrkn для всех участков уже известно. Таким образом, для этих nk участков рас-

Основным препятствием в вычислении оставшихся n – nk неизвестных расходов по формуле (2.23) является определение их Qrkmp , так как эту часть расчетного расхода достаточно трудно, а иногда невозможно, представить для сложных многокольцевых сетей. Поэтому для решения этой задачи используется так называемый узловой метод расчета, состоящий в решении линейной системы уравнений узлового баланса, выражающих первый закон Кирхгофа для гидравлических сетей

55
