Курсовая работа (т): Тепловой расчет котельного агрегата

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

2. Расчет объёмов и энтальпий воздуха и продуктов сгорания для заданного топлива

Таблица №1. Расчётные характеристики топлива

стр168, табл. II, п. 27

Газ газопровода Бухара-Урал

СН₄%	С₂Н₆%	С₃Н₈%	С₄Н₁₀%	С₅Н₁₂ и более тяжеллые %		N₂%	CO₂%	Низшая теплота сгорания сухого газа Q_н^с ккал/м³	Плотность при 0 и 760 мм рт. ст. ρ_г.тлкг/м³
94,9	3,2	0,4	0,1		0,1	0,9	0,4	8770	0,758

Теоретический объём воздуха и продуктов сгорания при коэффициенте избытка воздуха a=1

Расчет объёмов производится по составу сухого газа в%. (стр. 16)

Теоретический объём воздуха, м³/ м³. ф-ла. 4-13, п. 4-03

⁰=0,0476·(Σ (m+0,25·n)·C_mH_n+0,5·(CO+H₂)+1,5·H₂S-O₂)=

=0,0476·((1+0,25·4)·94,9+(2+0,25·6)·3,2+(3+0,25·8)·0,4+(4+0,25·10)·0,1+ +(5+0,25·12)·0,1)=9,7318 м³/м

где m и n - число атомов углерода и водорода в химической формуле углеводородов, входящих в состав топлива.

Теоретический объём в продуктах сгорания:

- трехатомных газов, м³/ м³.ф-ла. 4-15, п. 4-03

= 0,01 · (Σm C_mH_n + CO₂ + СО + H₂S)=

=0,01· (94,9+2·3.2+3·0,4+4·0,1+5·0,1+0,4)=1,0346 м³/м³

- азота, м³/ м³.ф-ла. 4-14, п. 4-03

= 0,79 · V⁰ + 0,01·N₂ =0,79·9,7318 +0,01·0,9=7,6971 м³/м³

водяных паров, м³/ м³.ф-ла. 4-16, п. 4-03

=0,01· (H₂S + H₂ + (Σ0,5n C_mH_n + 0,124 · d_r) + 0.0161· V⁰= 0,01· (0,5· 4· 94,9+0,5· 6· 3,2+0,5· 8· 0,4+0,5·10· 0,1+0,5· 12· 0,1+0,124· 10)+0,0161·9,7318 = = 2,1841 м³/м³,

где d_r - влагосодержание газообразного топлива, отнесенное к 1 м³ сухого газа (г/м³), при расчетной температуре 10⁰С можно считать, что d_r = 10 г./м³согласно п. 4-04, стр. 16.

Теоретический объём продуктов сгорания

1м³/ м³.

Таблица №2 Присосы воздуха по газовому тракту

стр. 198 табл. XVI

Участки газового тракта:	∆a	a
Топка, a_т	0,1	1,1
Пароперегреватель a_пп	0,05	1.15
Экономайзер, a_вэ	0,08	1,23
Воздухоподогреватель, a_вп	0,06	1,29

Таблица №3. Количество продуктов сгорания по газоходам

стр. 17 табл. 4-1

=9.7318;1.0346; =7.6971; =2.1841; =10.9158

Определяемая величина, расчетные формулы, размерность		Значение величины за участком газохода
	Размерность	Топка и фестон	ПП	ВЭ α_эк	ВП
1. Коэф. избытка воздуха за газоходом, a		1,1	1,15	1,23	1,29
2. Среднее значение коэфф. избытка воздуха в газоходах, a_ср		1,1	1.125	1,19	1,26
3. Объём избыточного воздуха,	м³/м³	0.9732	1.2165	1.8491	2.5303
4. Объём водяных паров,	м³/м³	2.1998	2.2037	2.2139	2.2248
5. Полный объём продуктов сгорания,	м³/м³	11.9081	12.1553	12.7980	13.4902
6. Объёмная доля трёхатомных газов, = / V_г		0.0872	0.0854	0.0811	0.0769
7. Объёмная доля водяных паров, = / V_г		0.1847	0.1813	0.1730	0.1649
8. Суммарная объёмная доля трёхатомных газов,		0.2719	0.2667	0.2541	0.2418

Таблица №4, Энтальпии газа, воздуха и продуктов сгорания по газоходам котлоагрегата

Энтальпии продуктов сгорания , и энтальпии воздуха при a=1, t=0 и p=760 мм. рт. ст по табл. XV, стр. 194-195 п. 27. Данные собираются в таблицу 4-2 стр. 17 согласно п. 4-09 с учетом коэффициентов избытка воздуха по газоходам котла в диапазоне температур 2200 - 100

Темп-ра	ккал/м³	ккал/м³	, ккал/м³
			Топка и фестон		ПП		ВЭ		ВП
			=1.1		=1.15		=1.23		=1.29
			I	I	I	I	I	I	I	I
2200	9674	7902	10464.2
2100	9183	7513	9934,3	529,9
2000	8693	7124	9405,4	528,9
1900	8209	6734	8882,4	523
1800	7723	6345	8357,5	524,9
1700	7244	5966	7840,6	516,9
1600	6767	5586	7325,6	515
1500	6294	5207	6814,7	510,9
1400	5829	4827	6311,7	503
1300	5360	4447	5804,7	507
1200	4899	4078	5306,8	497,9
1100	4451	3708	4821,8	485	5007,2
1000	4006	3338	4339,8	482	4506,7	500,5
900	3562	2978	3859,8	480	4008,7	498
800	3126	2628	3388,8	471	3520,2	488,5
700	2698	2277			3039,55	480,65	3221,71
600	2284	1929			2573,35	466,2	2727,67	494,04
500	1881	1590			2119,5	453,85	2246,7	480,97	2342,1
400	1485	1259			1673,85	445,65	1774,57	472,13	1850,11	491,99
300	1100	936					1315,28	459,29	1371,44	478,67
200	725	619					867,37	366	904,51	466,93
100	359	308							538,51	366

3. Расчет баланса котельного агрегата

Таблица №5. Баланс котлоагрегата

№	Рассчитываемая величина	Обозначение	Размерность	Формула, обоснование	Расчет, данные чертежа
1	Температура уходящих газов			Табл. 11-9 стр. 72	130
2	Коэффициент избытка воздуха		%	Табл. XVI стр. 198-199 табл. №2 расчета	1,29
3	Располагаемая теплота топлива			табл. №1 расчета	8770	Энтальпия уходящих газов	табл. №4 расчета; интерполяция	648,31
5	Температура холодного воздуха			принята стр. 20. п. 5-03	30
6	Энтальпия холодного воздуха			табл. №4 расчета; интерполяция	92,4
7	Потери тепла от химического недожога топлива		%	Табл. XX стр. 201	0,5
8	Потери тепла от механического недожога топлива		%	отсутствуют	0
9	Потери тепла в окружающую среду		%	стр. 21. п. 5-10, рис. 5-1	0,95
10	Потери тепла с уходящими газами		%	ф-ла. 5-07, п. 5-07, стр. 20
11	КПД котельного агрегата		%	ф-ла. 5-15,5-14, п. 5-13. стр. 21-20
12	Давление перегретого пара			задано	40
13	Температура перегретого пара			задана	410
14	Энтальпия перегретого пара			Табл. XXV стр. 214	773,7
15	Давление в барабане котла
16	Давление в экономайзере котла
17	Температура питательной воды			задана	110
18	Энтальпия питательной воды			Табл. XXIV стр. 207 интерполяция	110,97
19	Температура кипения воды			Табл. XXIII стр. 204	254,87
20	Энтальпия котловой воды			Табл. XXIII стр. 204	265
21	Энтальпия сухого насыщенного пара			Табл. XXIII стр. 204	668,2
22	Расход пар	D			481,05=50.4
23	Процент непрерывной продувки		%	задано	2,9
24	Количество тепла полезно отданное в котле			ф-ла. 5-16, п. 5-14, стр. 22
25	Расход топлива	B		ф-ла. 5-17, п. 5-15, стр. 22
26	Расчетный расход топлива			ф-ла. 5-20, п. 5-16, стр. 22
27	Коэффициент сохранения тепла		-	ф-ла. 5-11, п. 5-10, стр. 21

. Расчет топки котельного агрегата

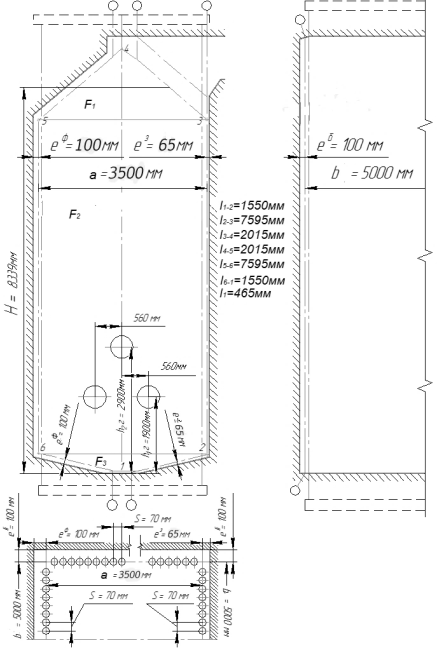

Рис. 4 Эскиз топки котла ГМ-50-1

Таблица №6. Расчет топки

№

Рассчитываемая величина

Обозначение

Размерность

Формула, обоснование

Расчет, данные чертежа

1. Конструкционные характеристики топки

Диаметр и толщина труб экрана

мм

чертеж

60х3

Шаг труб

мм

чертеж

Размеры топки в свету

мм

чертеж

3665х5200

Расстояние труб экранов до обмуровки

мм

чертеж

100

Расчетные размеры топки в свету

мм

чертеж

3500х5000

Освещенная длина экранных труб

мм

чертеж

1550

7595

2015

7595

1550

465

Площадь фронтального экрана

(1,55+7,595+2,015)5=55,8

Площадь заднего экрана

(1,55+7,595)5=45,752

Площадь бокового экрана

1,748+26,584+0,855=29,184

Площадь выходного окна

2,0155=10,075

Объём топочной камеры

29,1875=145,92

Количество горелок на боковом экране

чертеж, описание

1 ярус n₁=2

2 ярус n₂=1

Диаметр амбразуры горелки

чертеж

0,6

Неэкранированная поверхность в области горелки

Суммарная поверхность стен топочной камеры

55,8+45,752+229,184+10,075 =169,995

Суммарная экранированная поверхность стен топочной камеры

169,995-20,848=168,299

Угловой коэффициент экранов

номограмма 1а стр. 240

0,99 (x_о выходного окна=1 стр. 28 п. 6-04)

Эффективная толщина излучающего слоя

ф-ла. 6-05а, п. 6-05, стр. 24

Высота горелок первого яруса

чертеж

1,9

Высота горелок второго яруса

чертеж

2,9

Высота топки

2. Рассчет теплообмена в топке

Температура горячего воздуха

^оС

табл. II-10 стр. 72 интерполяция

250

Энтальпия горячего воздуха

табл. №4 расчета; интерполяция

777,5

Тепло вносимое в топку с воздухом

ф-ла. 6-34, п. 6-17, стр. 28

(1,1-0,1)+0,192,4 =786,74

Полезное тепловыделение в топке

ф-ла. 6-33, п. 6-17, стр. 28

Теоритическая (адиабатная) температура горения

табл. №4 расчета; интерполяция

2020

Температура газов на выходе из топки

принята стр. 69 п. 12

1100

Энтальпия газов на выходе из топки

табл. №4 расчета; интерполяция

4821,8

Средняя суммарная теплоемкость продуктов сгорания

ф-ла. 6-32, п. 6-17, стр. 28

Произведение

п. 6-07, стр. 25

Коэффициент ослабления лучей 3-х атомными газами

ф-ла. 6-08, п. 6-07, стр. 25

Соотношение

ф-ла. 6-11, п. 6-07, стр. 25

Коэффициент ослабления лучей сажистыми частицами

ф-ла. 6-10, п. 6-07, стр. 25

Коэффициент ослабления лучей для светящегося пламени

ф-ла 6-09, п. 6-07, стр. 25

Степень черноты светящегося пламени

ф-ла. 6-06а, п. 6-07, стр. 25

Степень черноты факела

ф-ла. 6-06б, п. 6-07, стр. 25

Коэффициент усреднения

п. 6-07 стр. 25

0,1

Эффективная степень черноты факела

ф-ла. 6-07, п. 6-07, стр. 24

0,10,5832+(1-0,1)0,3596 =0,3820

Коэффициент учитывающий загрязнение экранов топки

п. 6-20, стр. 29, табл. 6-2

0.65

Коэффициент тепловой эффективности экранов топки

ф-ла. 6-39, п. 6-20, стр. 28

Средний коэффициент тепловой эффективности экранов топки

ф-ла. 6-40, п. 6-20, стр. 28

Степень черноты топочной камеры

ф-ла. 6-38, п. 6-19, стр. 28

Средняя высота горелок

ф-ла. 6-28, п. 6-14, стр. 27

Коэффициент уровня горелки

п. 6-14, стр. 27

Параметр

ф-ла. 6-286, п. 6-13, стр. 26

0,54-0,20,2677=0,4864

Температура газов на выходе из топки

ф-ла. 6-30, п. 6-16, стр. 28

отличается от принятой меньше чем на 100 ̊ стр. 56 п. 8-10 расчет верен

Энтальпия газов на выходе из топки

табл. №4 расчета; интерполяция

5046,17

Количество тепла, воспринятого в топке

ф-ла. 6-35, п. 6-18, стр. 28

Тепловая нагрузка лучевоспринимающей поверхности

Теплонапряжение топочного объёма

5. Расчет фестона котельного агрегата

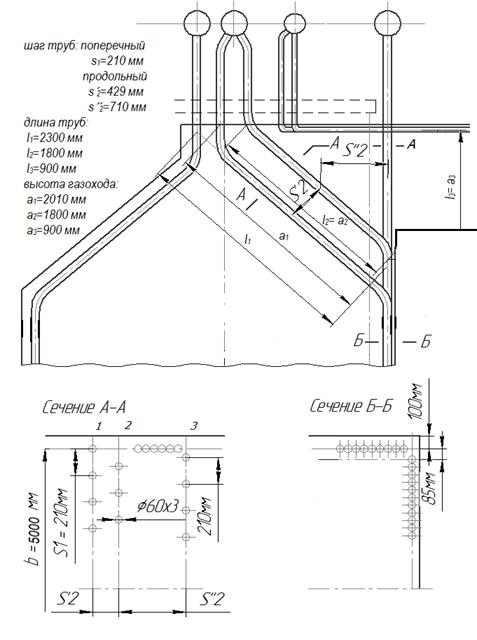

Рис. 5 Эскиз фестона котла ГМ-50-1

Таблица №7. Расчет фестона

№	Рассчитываемая величина	Обозначение	Размерность	Формула, обоснование	Расчет
1. Конструкционые характеристики фестона
1	Диаметр и толщина труб фестона		мм	чертеж	60х3
2	Количество труб заднего экрана	z		чертеж	70
3	Количество рядов труб фестона			чертеж	3
4	Количество труб в рядах фестона			чертеж


5	Длина трубы в ряду		м	чертеж


6	Поверхность нагрева труб фестона	H


7	Поперечный шаг труб		м	чертеж,	0,73=0,21
8	Продольный шаг труб		м	чертеж	ряды 1-2
					ряды 2-3
9	Среднее значение продольного шага фестона		м	ф-ла. 7-39, п. 7-22, стр. 40
10	Расположение труб			Чертеж	шахматное
11	Поверхность нагрева фестона				9,97+7,8+4,07=21,84
12	Дополнительная поверхность экрана			-данные с чертежа
13	Полная расчетная поверхность нагрева фестона			по п. 7-01, стр. 35	21,84+1,94=23,76
14	Ширина газохода		м	b-d; чертеж	5-0,06=4,94
15	Высота газохода		м	чертеж


16	Живое сечение для прохода газов			ф-ла. 7-25, п. 7-17, рис. 7-2


17	Средняя площадь живого сечения			ф-ла. 7-29, п. 7-17, стр. 39
18	Относительный шаг труб			поперечный
				продольный
19	Эффективная толщина излучающего слоя	S	м	ф-ла. 7-54, п. 7-35, стр. 43
2. Расчет теплообмена в фестоне
1	Температура газов на входе в фестон			табл. №6-2 расчета п. 25	1146,3
2	Энтальпия газов на входе в фестон			табл. №6-2 расчета п. 26	5046,17
3	Температура газов на выходе из фестона			принята предварительно	1076,3
4	Энтальпия газов на выходе из фестона			табл. №4 расчета; интерполяция	4707,38
5	Тепловосприятие фестона по балансу			ф-ла. 7-02, п. 7-02, стр. 35
6	Средняя температура газов			ф-ла. 7-32, п. 7-18, стр. 39
7	Средний температурный напор			ф-ла. 7-76, п. 7-62, стр. 50	1111,3 - 254,87 = 856,39
8	Средняя скорость газов			ф-ла. 7-21, п. 7-16 стр. 38
9	Коэффициент теплоотдачи конвекцией в шахматном пучке			номограмма 13 стр. 252	78
10	Поправка на число рядов			номограмма 13 стр. 252	0,88
11	Поправка на компоновку фестона			ф-ла. 7-37а, п. 7-21, стр. 39
12	Поправка на теплофизические свойства			номограмма 13 стр. 252	1,04
13	Коэффициент теплоотдачи конвекцией				57
14	Степень черноты загрязненных стенок			п. 7-32, стр. 43	0,8
15	Произведение
16	Коэффициент ослабления лучей 3-х атомными газами			ф-ла. 6-08, п. 7-34, стр. 25,43
17	Суммарная оптическая толщина запыленного потока газов			ф-ла. 7-52, п. 7-33, стр. 43
18	Степень черноты потока газов			ф-ла. 7-51, п. 7-32, стр. 43
19	Температура загрязнённой наружней поверхности			ф-ла. 7-57, п. 7-36, стр. 44
20	Коэффициент теплоотдачи излучением незапыленного газового потока			ф-ла. 7-50, п. 7-32, стр. 43
21	Коэффициент использования	ξ		п. 7-07, стр. 37	1
22	Коэффициент теплоотдачи от газов к стенке			ф-ла. 7-12, п. 7-07, стр. 37
23	Коэффициент тепловой эффективности			п. 7-55, стр. 48	0,85
24	Коэффициент теплопередачи			ф-ла. 7-17, п. 7-11, стр. 37
25	Тепловосприятие фестона			ф-ла. 7-01, п. 7-01, стр. 35
26	Невязка баланса теплоты				стр. 59 п. 8-37 расчет верен

6. Расчет распределения теплоты по газоходам котлоагрегата

Таблица №8. Распределение теплоты по газоходам котла.

Невязка теплового баланса.

№	Рассчитываемая величина	Обозначение	Размерность	Формула, обоснование	Расчет
1. Пароперегреватель
1	Угловой коэффициент фестона			номограмма 1г стр. 240	0,77
2	Коэффициент распределения тепловой нагрузки по высоте топки			номограмма 11 стр. 247	0,6
3	Кол-во теплоты излучаемой из топки через фестон			ф-ла. 7-06 стр. 36 и ф-ла. 8-10 стр. 59
4	Тепловосприятие пароохладителя			принята	15
5	Тепловосприятие пароперегревателя по балансу			ф-ла 7-03 стр. 35 ф-ла. 8-08 стр. 57
6	Энтальпия газов перед паро-телем			табл. №7-2 расчета п. 4	4707,38
7	Энтальпия газов за пароперегревателем			из ф-лы. 7-02 стр. 35
8	Температура дымовых газов за пароперегревателем			табл. №4 расчета; интерполяция	753
2. Воздухоподогреватель
1	Отношение кол-ва воздуха за воздухоподогревателем к теоретически необходимому			ф-ла. 8-15, п. 8-48, стр. 60	1,1-0,1-0=1
2	Энтальпия холодного воздуха			табл. №5 расчета п. 6	92,4
3	Энтальпия горячего воздуха			табл. №6-2 расчета п. 2	777,5
4	Тепловосприятие воздухоподогревателя по балансу			ф-ла. 7-05, п. 7-03, стр. 36
5	Температура воздуха переносимого с воздушной стороны на газовую
6	Энтальпия переносимого воздуха			табл. №4 расчета; интерполяция	432,4
7	Энтальпия дымовых газов после воздухоподогревателя			табл. №5 расчета п. 4	648,31
8	Энтальпия дымовых газов перед воздухоподогревателем			из ф-лы. 7-02, п. 7-02, стр. 35
9	Температура дымовых газов перед воздухоподогревателем			табл. №4 расчета; интерполяция	304,5
3. Экономайзер
1	Энтальпия дымовых газов перед экономайзером
2	Энтальпия дымовых газов после экономайзера
3	Тепловосприятие экономайзера по балансу			ф-ла. 7-02, п. 7-02, стр. 35

7. Конструктивный расчет экономайзера котлоагрегата

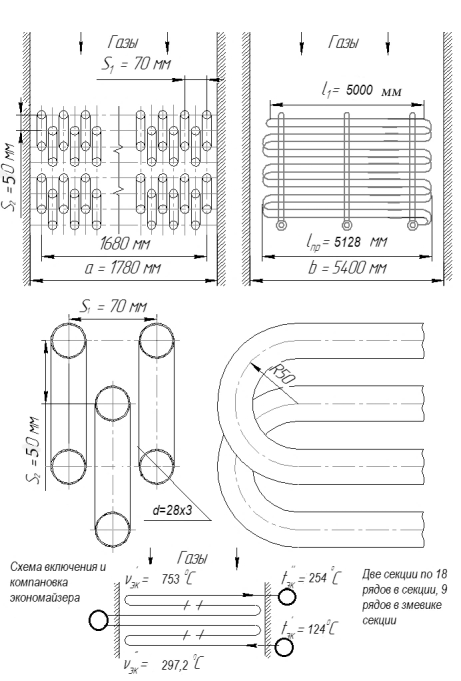

Рис. 6 Эскиз экономайзера котла ГМ-50-1

Таблица №9. Расчет экономайзера

№	Рассчитываемая величина	Обозначение	Размерность	Формула, обоснование		Расчет
1. Конструкционные характеристики экономайзера
1	Диаметр и толщина труб экономайзера		мм	чертеж
2	Расположение			чертеж		шахматное
3	Поперечный шаг труб		м	чертеж		0,07
4	Продольный шаг труб		м	чертеж		0,05
5	Относительный поперечный шаг		м			2,5
6	Относительный продольный шаг		м			1,7857
7	Число труб в ряду			чертеж		25
8	Число рядов по ходу газов			чертеж		46
9	Длина горизонтальной части петли змеевиков		м	чертеж		5
10	Радиус гиба труб змеевиков		м	чертеж		0,05
11	Длина проекции ряда труб на сечение газохода		м	чертеж		5,128
12	Длина трубы змеевика		м
13	Количество змеевиков		шт.
14	Поверхность нагрева экономайзера
15	Сечение газохода		м	чертеж
16	Живое сечение для прохода газов			ф-ла. 7-25, п. 7-17, стр. 38
17	Эффективная толщина излучающего слоя		м	ф-ла. 7-54, п. 7-35, стр. 43
18	Суммарная глубина газовых объёмов		м	чертеж		2,5
19	Суммарная глубина пучка		м
20	Характер взаимного движения сред			стр. 51 п. 7-68 ссылка 2		противоток
2. Тепловой расчет экономайзера
1	Температура газов на входе в экономайзер			табл. №8-1 расчета п. 8		753
2	Энтальпия газов на входе в экономайзер			табл. №8-3 расчета п. 11
3	Температура газов на выходе из экономайзера			табл. №8-2 расчета п. 9		304,5
4	Энтальпия газов на выходе из экономайзера			табл. №8-3 расчета п. 2
5	Тепловосприятие экономайзера по балансу			табл. №8-3 расчета п. 3
6	Энтальпия питательной воды			табл. №5 расчета п. 18		110,97
7	Тепловосприятие пароохладителя			табл. №8-1 расчета п. 4		15
8	Процент непрерывной продувки		%	табл. №5 расчета п. 23		2,9
10	Энтальпия воды на входе в экономайзер			ф-ла. 8-13, п. 8-41, стр. 59
11			Таблица XXIV стр. 206, интерполяция,		124,15
12	Энтальпия воды на выходе из экономайзера			из ф-лы. 7-04, п. 7-03, стр. 35		экономайзер кипящего типа
13	Температура воды на выходе из экономайзера			табл. №5 расчета п. 19		254,87
14	Паросодержание на выходе из экономайзера			=403,2 таб. XXIII, стр. 204		по п. 7-73 стр. 52
15	Условная температура воды на выходе из экономайзера			ф-ла. 7-89, п. 7-73, стр. 52
16	Разность температур между средами на концах экономайзера при противотоке
17	Температурный напор			ф-ла 7-75, п. 7-62, стр. 50
18	Средняя температура газов
19	Средняя температура воды
20	Расчетная температура газов			по п. 7-18 стр. 39
21	Средняя скорость газов			ф-ла. 7-21, п. 7-16, стр. 38
22	Коэффициент теплоотдачи конвекцией в шахматном пучке			номограмма 13 стр. 252		69,5
23	Поправка на число рядов			номограмма 13 стр. 252 и стр. 40 п. 7-21		1
24	Поправка на компоновку пучка			номограмма 13 стр. 253		0,97
25	Поправка на теплофизические свойства			номограмма 13 стр. 253		1,04
26	Коэффициент теплоотдачи конвекцией
27	Степень черноты загрязненных стенок			стр. 43 п. 7-31		0,8
28	Объёмная доля водяных паров			табл. №3 расчета п. 7		0,1730
29	Суммарная объёмная доля трёхатомных газов			табл. №3 расчета п. 8		0,2541
30	Произведение
31	Коэффициент ослабления лучей 3-х атомными газами			ф-ла. 6-08, п. 7-34, стр. 25,43
32	Суммарная оптическая толщина запыленного потока газов			ф-ла. 7-52, п. 7-33, стр. 43
33	Степень черноты потока газов			ф-ла. 7-51, п. 7-32, стр. 43
34	Температура загрязнённой наружной поверхности			ф-ла. 7-57, п. 7-36, стр. 44		+25=219,7
35	Коэффициент теплоотдачи излучением незапыленного газового потока			ф-ла. 7-50, п. 7-32, стр. 43
36	Температура газов в объёме камеры
37	Коэффициент теплоотдачи излучением с учетом излучения газового объёма			ф-ла. 7-59, п. 7-37, стр. 44		7,782
38	Коэффициент использования	ξ		п. 7-07 стр. 37		1
39	Коэффициент теплоотдачи от газов к стенке			ф-ла. 7-12, п. 7-07, стр. 37
40	Коэффициент тепловой эффективности			п. 7-55, стр. 48		0,85
41	Коэффициент теплопередачи			ф-ла. 7-17, п. 7-11, стр. 37
42	Тепловосприятие экономайзера			ф-ла. 7-01, п. 7-01, стр. 35
43	Невязка баланса теплоты			по п. 8-04 стр. 53		необходим расчет поверхности нагрева экономайзера
3. Расчет поверхности нагрева экономайзера
1	Необходимая поверхность нагрева по балансу			из ф-лы. 7-01, п. 7-01, стр. 35
2	Расчетная длина змеевика		м
3	Число рядов по ходу газов
4	Принятое число рядов по ходу газов			конструкция экономайзера		36 (18 рядов в секции, 9 рядов в змеевике секции)
5	Длина змеевика		м
6	Поверхность нагрева экономайзера
7	Тепловосприятие экономайзера			ф-ла. 7-01 стр. 35 п. 7-01
8	Невязка баланса теплоты
9	Энтальпия дымовых газов после экономайзера			из ф-лы. 7-02 стр. 35
10	Температура газов на выходе из экономайзера			таблица №4 расчета, интерполяция		297,2
11	Сравнение температур уходящих газов			по п. 8-05 стр. 54		расчет в пределах точности
12	Невязка теплового баланса			ф-ла. 8-02, п. 8-05, стр. 54
13	Относительная величина невязки			по п. 8-05 стр. 54		расчет в пределах точности

Заключение

В ходе выполнения курсового проекта был проведен тепловой расчет промышленного парогенератора ГМ-50-1 при сжигании газообразного топлива.

Последовательно был проведен поверочный расчет поверхностей нагрева котла: экранов топки, фестона, водяного экономайзера. Рассчитана невязка теплового баланса котлоагрегата. Рассчитана конструкция конвективной поверхности водяного экономаизера.

При поверочном расчете поверхности нагрева приходится задаваться изменением температуры одной из теплообменивающихся сред (разностью температур на входе и выходе). Этим определяется тепловосприятие поверхности в первом приближении. Далее можно вычислить температуры другой среды на концах поверхности нагрева, температурный напор, скорости газового потока и рабочей среды и все другие величины, необходимые для вычисления тепловосприятия во втором приближении. При расхождении принятого и расчетного тепловосприятий выше допустимого повторяют расчет для нового принятого тепловосприятия. Таким образом, поверочный расчет поверхности нагрева выполняется методом последовательных приближений.

Тепловой расчет парогенератора заканчивается определением невязки теплового баланса. В курсовом проекте величина невязки составляет 0,28%.

Список использованной литературы

1. Тепловой расчёт котельных агрегатов. (Нормативный метод)/Под редакцией Н.В. Кузнецова. - М.: Энергия, 1973. -296 с.

2. Резников М.И. Парогенераторные установки электростанций. - М.: Энергия, 1974. -360 с.

. Александров В.Г. Паровые котлы средней и малой мощности. - Л.: Энергия, 1972.-200 с.

4. Ушаков С.Г., Муромкин Ю.Н., Шелыгин Б.Л. / Тепловой поверочно-конструкторский расчет котлов с естествееной цир-куляцией: Учеб. пособие / ГОУ ВПО Иван. гос. энерг. ун-т.-им. В.И. Ленина.-Иваново, 2004. - 116 с.

5. Роддатис К.Ф., Полтарецкий А.Н. Справочник по котельным установкам малой производительности/ под ред. К.Ф. Роддатиса.-М.: Энергоатомиздат, 1989. - 488 с.

. Котлы малой и средней мощности и топочные устройства. Отраслевой каталог. НИИЭИНФОРМЭНРГОМАШ. М. - 1983

. Сидельковский Л.Н., Юрнев В.Н. Котельные установки промышленных предприятий. М., Энергоатомиздат, 1988

Источник: https://www.bibliofond.ru/detail.aspx?id=871195

Смотрите также:

"Логистическая технология JIT"
«Дизайнерские дети» как профилактика инвалидизации общества
[2 курс] Определения
00463
1 Аминокислоты. Белки
1_8ДХафф
1-23
1. Автотрансформаторы, их назначение 1 Автотрансформатор, его история
1.2 Конденсаторы
10
